4K60 2x1 Multiviewer Comutador de vídeo UHD sem conexão com áudio RS232
Introdução

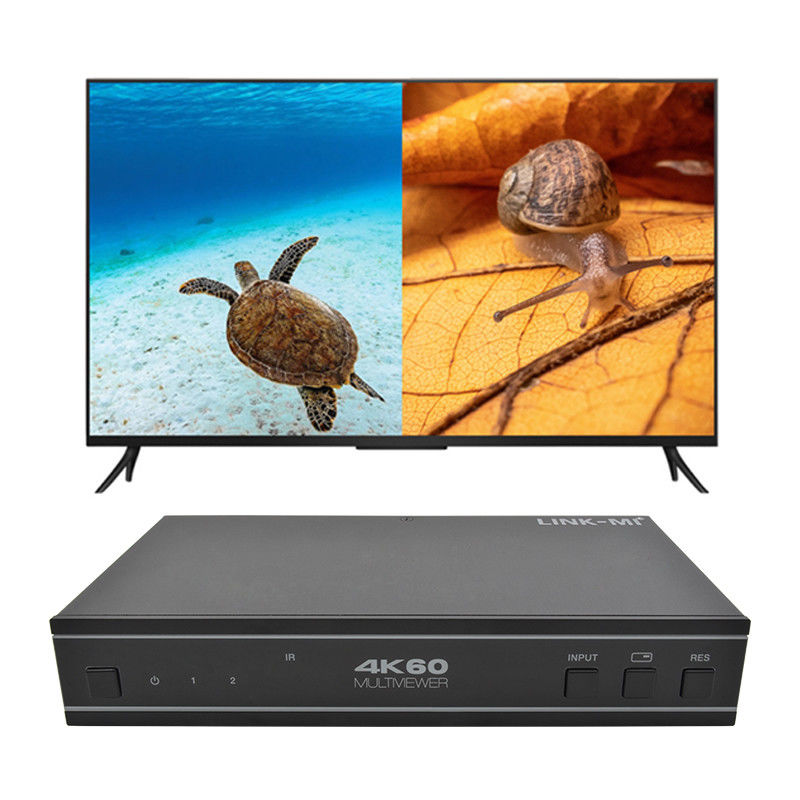

LINK-MI LM-S21C Este 4K60 2x1 Multiviewer Seamless UHD Video Switcher foi desenvolvido com o propósito de suportar uma resolução de saída mais alta (4K@60) para várias fontes em uma única tela.Ele pode combinar dois sinais de vídeo em um único display UHD ou HD.
O utilizador pode gerir facilmente cada entrada através do software de controlo fornecido e criar qualquer layout e posição de qualquer uma das duas entradas num único monitor.Este dispositivo suporta a gama completa de resoluções de vídeo de entrada até 4K@60 (RB) e áudio RCA / optical de-embedding suportado para sistemas externos de distribuição de áudioEste dispositivo pode ser controlado através de botões do painel frontal, IR remoto, comandos RS-232.
Características
1. Compatível com HDMI 2.0b, HDCP 2.2 e HDCP 1.x
2Suporte à largura de banda de vídeo de 18Gbps
3. Suporte de resoluções de entrada e saída até 4K2K@604:4:4
4Suporte LPCM, AC3, DD+, DTS, DTS-HD, até 7.1 canais de áudio
5. Mudança de entrada entre canais de entrada e imagens múltiplas combinadas em um único monitor UHD

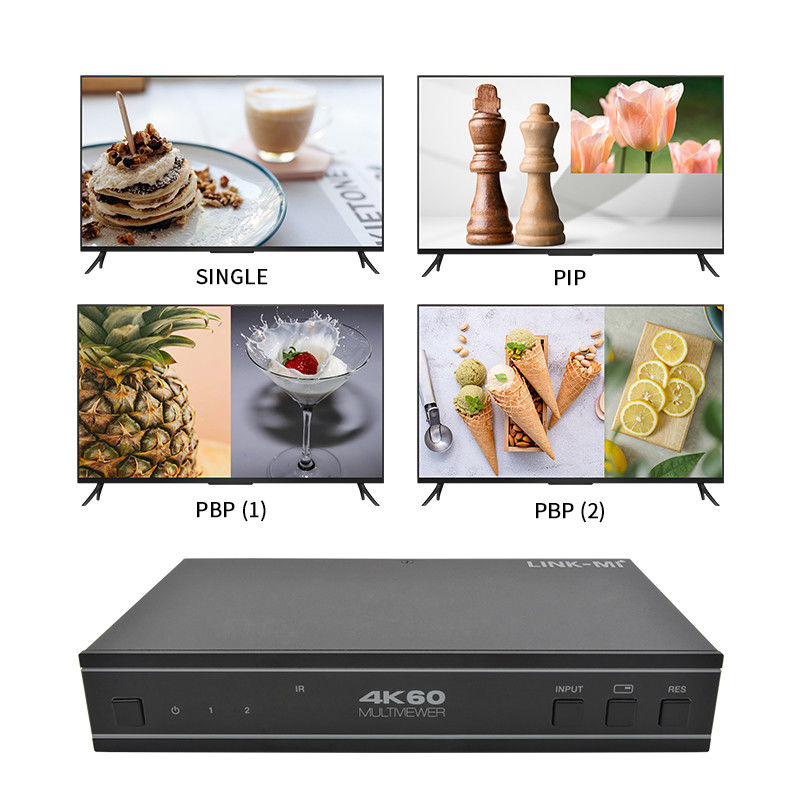

6. Até 4 modos de exibição: SINGLE, PIP, PBP (1), PBP (2)
7. Des-incorporação de áudio através de portas de áudio de fibra analógica e óptica
8Suporte para controle de volume e seleção de áudio independente
9Gestão avançada do EDID
10Controle através de botões do painel frontal, controle remoto IR, comandos RS-232.
11- Design compacto para instalação fácil e flexível
Especificações
| Número do modelo. |
LM-S21C |
| Técnico |
| Conformidade HDMI |
HDMI 2.0b |
| Conformidade com o HDCP |
HDCP 2.2/1.x |
| Largura de banda de vídeo |
18 Gbps |
| Resolução do vídeo |
Até 4K2K@60 4:4:4 |
| Nível IR |
5Vp-р |
| Frequência IR |
38 kHz |
| Espaço de cores |
RGB, YCbCr4.4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Profundidade de cor |
8 bits |
| Formatos de áudio |
HDMI: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS Alta Resolução
Áudio analógico [3,5 mm L/R]: PCM2.0;
SPDIF (ÓPTICO): Dolby Digital, DTS 5.1, PCM2.0.
Nota: Não suporta áudio HBR.
|
| Protecção ESD |
Modelo do corpo humano ± 8 kV (descarga no espaço aéreo) e ± 4 kV (descarga por contacto) |
| Conexão |
| Portas de entrada |
2x HDMI IN [tipo A, feminina de 19 pinos] |
| Portas de saída |
1 x saída HDMI [tipo A, feminina de 19 pinos]
1 x L/R OUTPUT [RCA]
1 x saída óptica [S/PDIF]
|
| Portos de controlo |
1 x RS-232
1 x IR EXT [Stereo Mini-jack de 3,5 mm]
|
| Mecânico |
| Habitação |
Revestimento metálico |
| Cores |
Negro |
| Dimensões |
175 mm [W] x 100 mm [D] x 30 mm [H] |
| Peso |
497 g |
| Fornecimento de energia |
Input: AC 100 - 240V 50/60Hz
Output: DC 12V/1A (norma dos EUA/UE, certificado CE/FCC/UL)
|
| Consumo de energia |
4.56W (máximo) |
| Temperatura de funcionamento |
32-104°F/0-40°C |
| Temperatura de armazenamento |
-4-140°F /-20-60°C |
| Umidade relativa |
20 a 90% RH (sem condensação) |
| Notas: As especificações estão sujeitas a alterações sem aviso prévio. |
Diagrama de ligação
Conexão 2

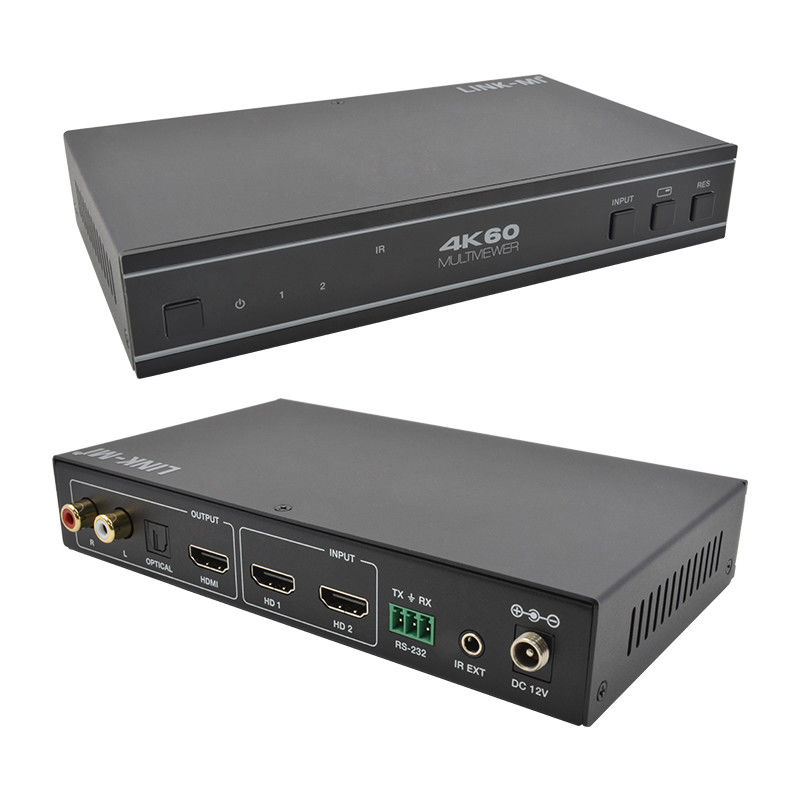

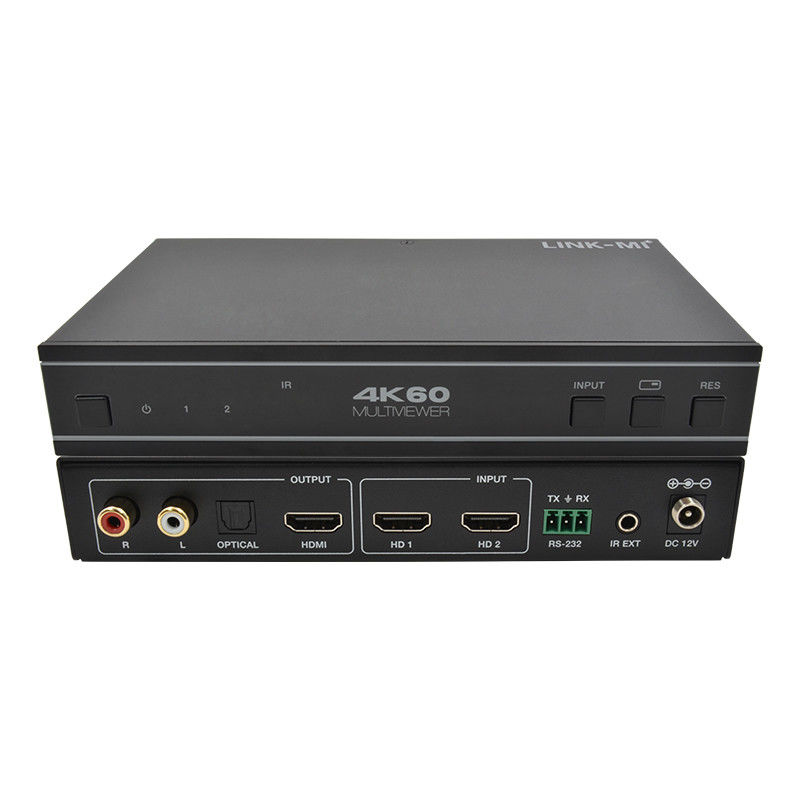

Descrição do painel
