70M 4X4 HDMI Matrix com Função de Matriz IR 18Gbps 4K@60Hz HDMI 2.0b POC
Introdução
LINK-MI LM-MX44-70 A matriz HDMI 4x4 de 18 Gbps pode conectar quatro fontes HDMI a oito telas.Possui quatro saídas HDMI e cada saída HDMI é espelhado para fornecer uma saída CAT-Cable que funciona simultaneamente.
Ele suporta a transmissão de vídeo (a resolução é de até 1080p Full HD e 4Kx2K@60Hz 4:4:4) e suporta formatos de áudio digital HD, como LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus e DTS-HD Master Audio.
Conecte um receptor CAT a cada uma das saídas do cabo CAT para estender o sinal HDMI até 230 pés / 70 m para conectividade em várias salas.
O produto suporta função de matriz IR unidirecional. Além disso, ele pode ser controlado através de botões do painel frontal, controle remoto IR, RS-232, LAN e Web GUI.
Características
1. Compatível com HDMI 2.0b e HDCP 2.2/1.x
2. Resolução de vídeo até 4K2K@60Hz (YUV 4:4:4) em todas as portas HDMI e CAT
3. 4 entradas HDMI, 4 saídas HDMI e CAT espelhadas
4As portas HDMI suportam largura de banda de vídeo não comprimida sem perda de 18 Gbps
5Suporte 4K->1080P Down Scaler para cada porta de saída
6. HDR, HDR10, HDR10+, Dolby Vision, HLG são suportados
7A saída CAT pode alargar a distância de transmissão até 230ft/70m através de um único cabo CAT6
8. Transmissão de áudio HDMI até 7,1 CH HD (LPCM, Dolby TrueHD e DTS-HD Master Audio)
9- Gestão avançada do EDID e controlo da CEC são suportados
10. 12V POC em todas as portas CAT
11Suporte à função de matriz IR unidirecional
12Controle através de botões do painel frontal, IR remoto, RS-232, LAN e Web GUI
Especificações
| Número do modelo. |
LM-MX44-70 |
| Conformidade HDMI |
HDMI 2.0b |
| Conformidade com o HDCP |
HDCP 2.2/1.x |
| Largura de banda de vídeo |
18 Gbps |
| Resolução do vídeo |
Até 4K2K@50/60Hz (4:4:4) |
| Espaço de cores |
RGB 4:4:4, YCbCr 4:44/4:22/4:2:0 |
| Profundidade de cor |
8 bits, 10 bits, 12 bits (1080p@60Hz)
8 bits (4K2K@60Hz YUV4:4:4)
8 bits, 10 bits, 12 bits (4K2K@60Hz YCbCr 4:22/4:2:0)
|
| Formato de áudio HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
| Distância de transmissão |
230 pés / 70 m (através de um único cabo CAT6) |
| Protecção ESD |
Modelo do corpo humano:
±8kV (descarga de espaçamento atmosférico), ±4kV (descarga de contacto)
|
| Conexão |
| Matriz |
Entradas: 4 x HDMI Tipo A [19 pin feminino]
Saídas: 4 x HDMI Tipo A [19 pin feminino]
4 x porta CAT [RJ45]
4 x IR OUT [3.5mm Stereo Mini-jack]
Controles: 1 x TCP/IP [RJ45]
1 x RS-232 [conector Phoenix de 3 pinos]
|
| Receptor CAT |
Input: 1x IR IN [Stereo Mini-jack de 3,5 mm]
1 x porta CAT [RJ45]
Saída: 1x HDMI Tipo A [19 pin feminino]
Controle: 1x SERVIÇO [Micro USB, porta de atualização]
|
| Mecânico |
| Habitação |
Revestimento metálico |
| Cores |
Negro |
| Dimensões |
Matriz: 320 mm (W) × 100 mm (D) × 36 mm (H)
Receptor: 61 mm (W) x 88 mm (D) x 18 mm (H)
|
| Peso |
Matriz: 915g, receptor: 155g. |
| Fornecimento de energia |
Input: AC 90 - 260V 50/60Hz
Saída: DC 12V/2.5A
(normas dos EUA/UE, certificados CE/FCC/UL)
|
| Consumo de energia |
19.68W (máximo) |
| Temperatura de funcionamento |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura de armazenamento |
-20°C ~ 60°C / -4°F ~ 140°F |
| Umidade relativa |
20~90% RH (não condensante) |
| Resolução / comprimento do cabo |
HDMI IN/OUT |
| 4K60 pés/metro |
16 pés /5M |
| 4K30 pés/metro |
32ft/10M |
| 1080P60-feet/metros |
50 pés / 15 m |
| É altamente recomendável o uso de um cabo HDMI Premium de alta velocidade. |
| Nota: As especificações estão sujeitas a alterações sem aviso prévio. |
Diagrama de ligação

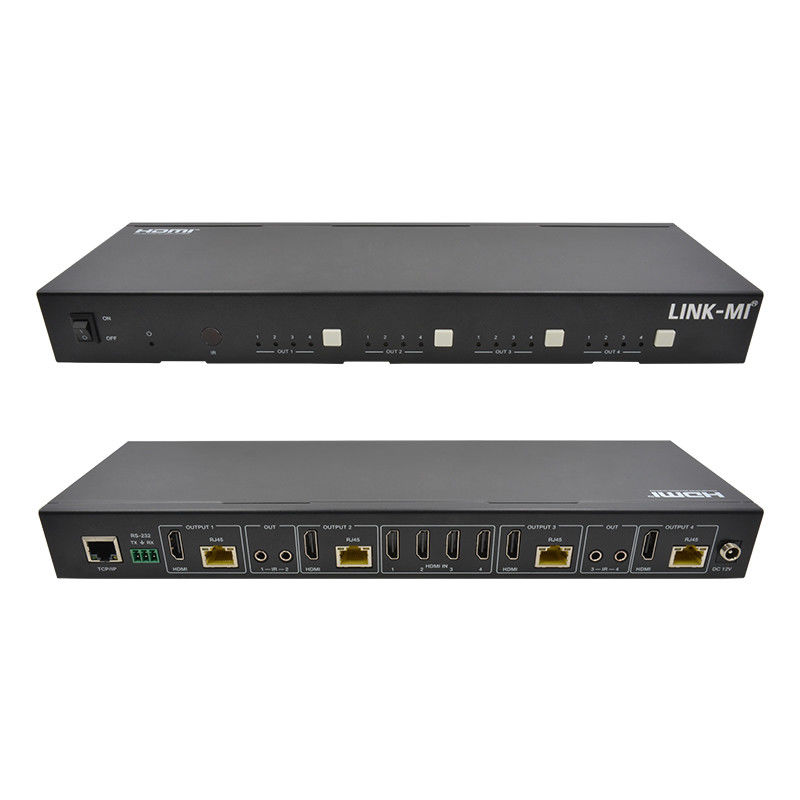

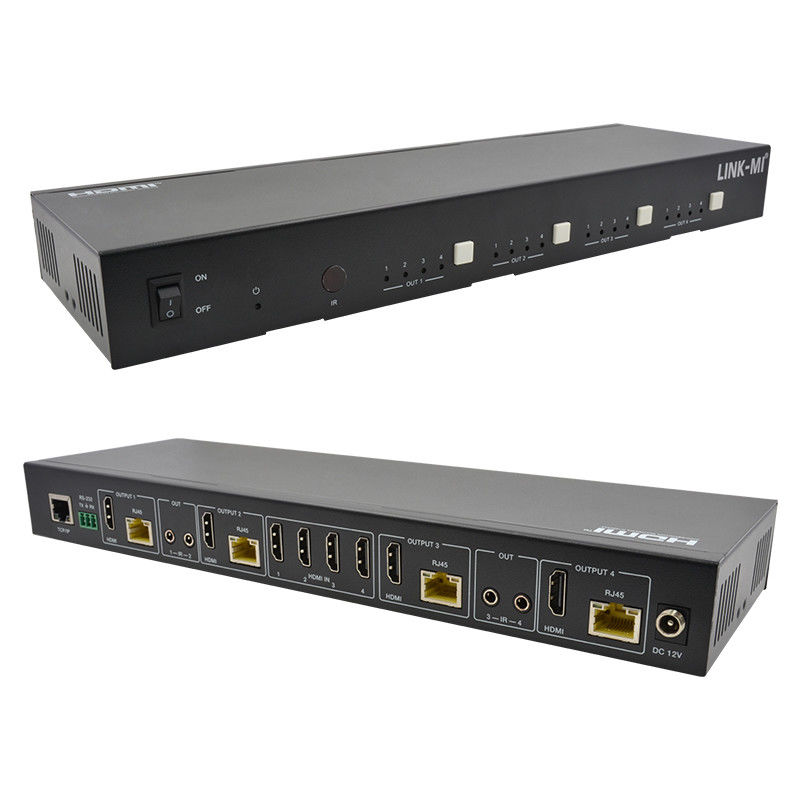

Descrição do painel
