Controlador de parede de vídeo 4K 2x2/1x4/4x1/10x10 Display de emolduração HDMI/USB Tipo C/DVI
Introdução

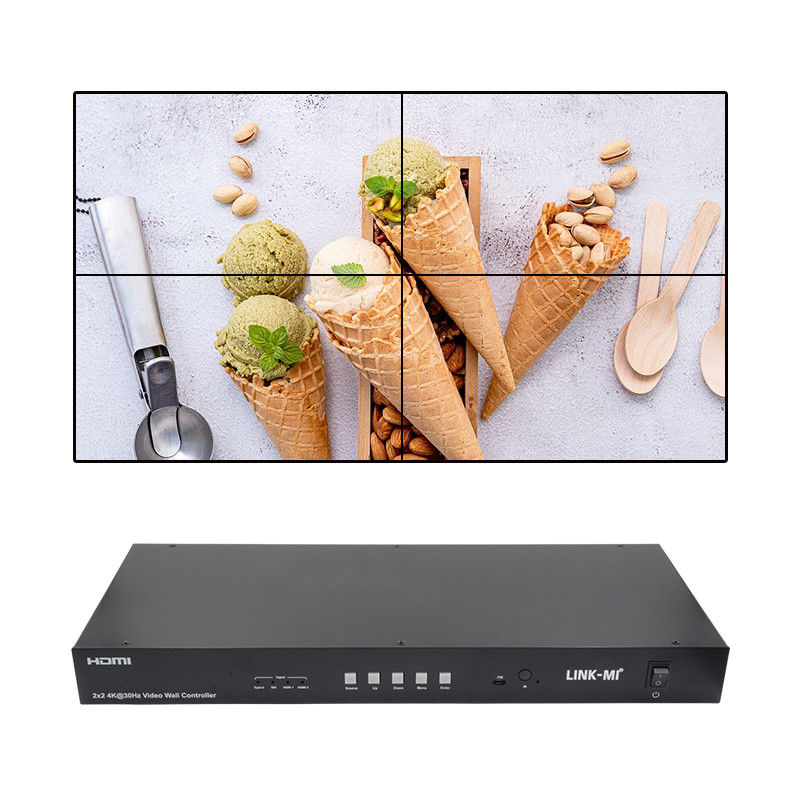

O LINK-MI LM-VW02B é um controlador de parede de vídeo 4K ultra HD de 4 canais profissional.Ele vem com 4 sinais de entrada como 2 HDMI / 1 USB Tipo C / 1 DVI; com saídas HDMI de 4 canais e 1 saída HDMI Loop extra para exibição única ou em cascata.O usuário pode alternar qualquer um dos 4 sinais de entrada para exibir em 4 monitores de TV para fazer um grande 2x2 parede de vídeo ou 1x4, 4x1... modos de exibição, e max 10x10 parede de vídeo em conexão em cascata.
Enquanto isso, ele também suporta o modo splitter 1x4 HDMI, extração de áudio SPDIF e analógico, resolução UHD mais alta de até 3840x2160 @ 30Hz, rotação de 180 °, gerenciamento EDID.O usuário pode controlá-lo facilmente via remota, botões de painel, comando RS232 e controle de Web GUI.
Características
1Suporte à entrada HDMI USB TYPE-C/DVI/2.
2. Suporte 4K 2x2 vídeo wall, em cascata para criar 2x3, 3x4 e max 10x10 vídeo wall.
3Suporte à rotação de 180° da imagem de saída.
4Suporte à resolução mais elevada até 4K@30HZ 4:44 para entradas de tipo C e HDMI, 1920x1200 para entrada DVI.
5Suporte à gestão do EDID: Dois EDID por defeito: 4K30HZ, 1080P.
6Suporte HDCP2.2/1.4.
7. Botão de painel de suporte; IR remoto; comando RS232 e Web GUI para controlar.
8Suporte para extracção de áudio SPDIF e analógico
9. 1U rack design, fácil de pagamento.
Especificações
| Número do modelo. |
LINK-MI LM-VW02B |
| Portas de entrada |
2x HDMI, 1x USB tipo-C, 1x DVI
|
| Portas de saída |
4x HDMI, 1x HDMI Loop para exibição única ou conexão em cascata)
1x SPDIF, 1x Áudio Análogo Estéreo
|
| Portos de controlo |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Sinal de vídeo de entrada |
00,5-1,0 volts p-p |
| Sinais DDC de entrada |
5 volts p-p (TTL) |
|
Formato de vídeo
|
Ultra HD TV/FH DTV: 4K@30Hz/1080P |
|
Formato de áudio
|
LPCM 16 bits, 24 bits, 44,1KHz/48KHz |
| Métodos de controlo |
Botões de painel; controle remoto IR; comando RS232 e Web GUI |
| Modos de parede de vídeo |
Presets 1x1; 2x2; 4x1; 1x4...etc.
Cascata para fazer 3x2-1; 3x2-2; 4x2-1; 4x2-2; 4x3-1; 4x3-2; 4x3-3
Cascata: 3x3; 4x4; 4x6; 5x6; 6x6 e assim por diante, máximo 10x10 parede de vídeo
|
| Outras funções |
1x4 HDMI Splitter Mode, rotação de 180°, gestão EDID, extração de áudio... |
| Fornecimento de energia |
DC 12V 2A |
| Consumo de energia |
15 watts (máximo) |
| Temperatura de funcionamento |
0 a +40°C (32 a +104°F) |
| Umidade de funcionamento |
5 a 90% RH (sem condensação) |
| Materiais |
Revestimento metálico |
| Cores |
Negro |
| Dimensão |
438 mm ((L) x 190 mm ((W) x 44 mm ((H) |
| Peso |
2.5 kg |
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

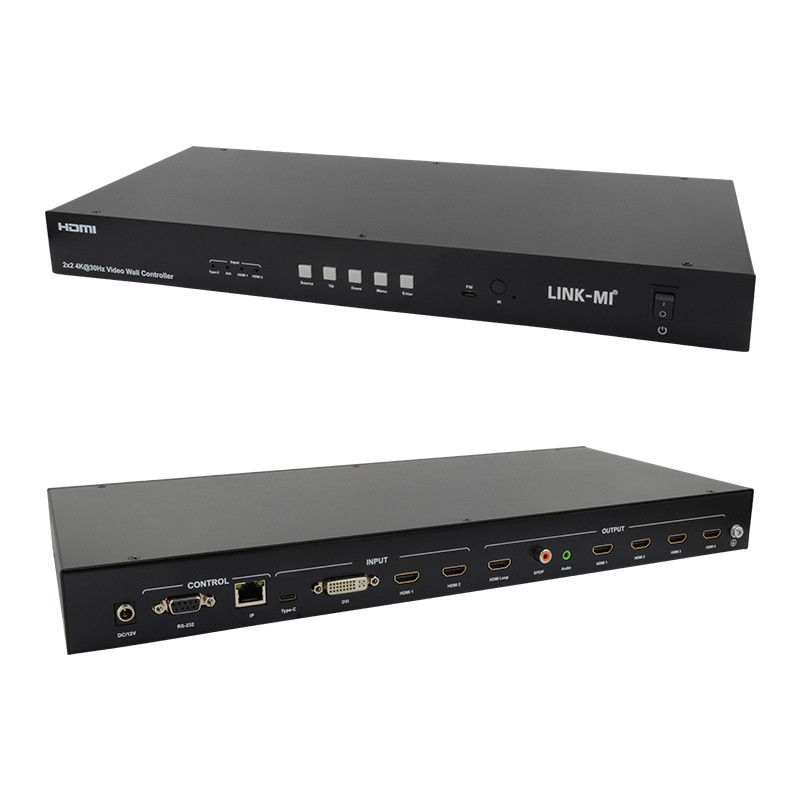

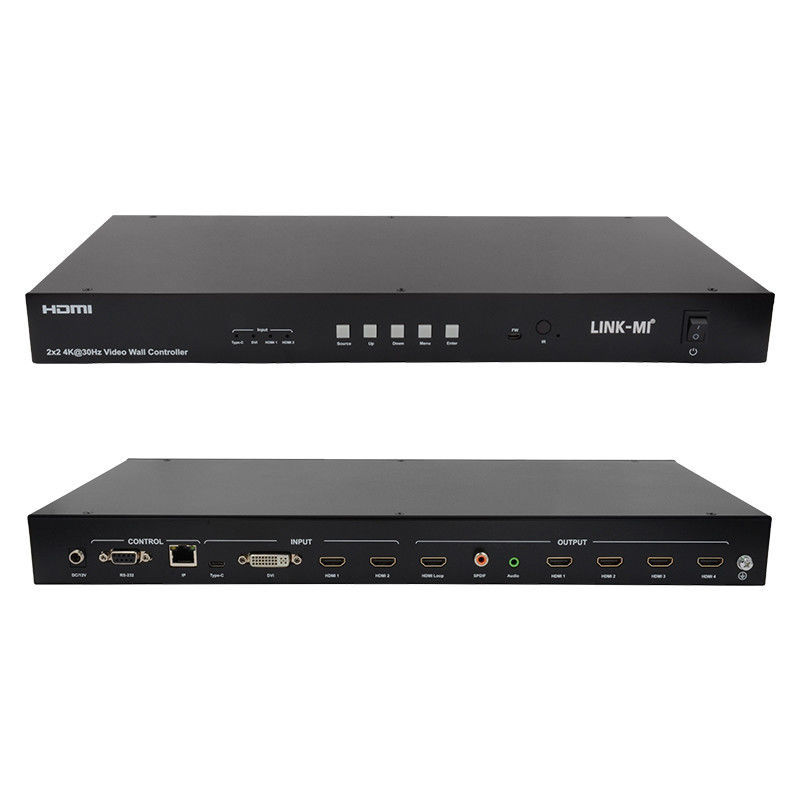

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-VW02B 2x2 Controlador de parede de vídeo 4K30Hz.pdf
