Controlador de parede de vídeo 4K Ultra HD 3X3 HDMI/DP/VGA/USB Tipo-C Input 9-Channel Output 1U Rack Design
Introdução

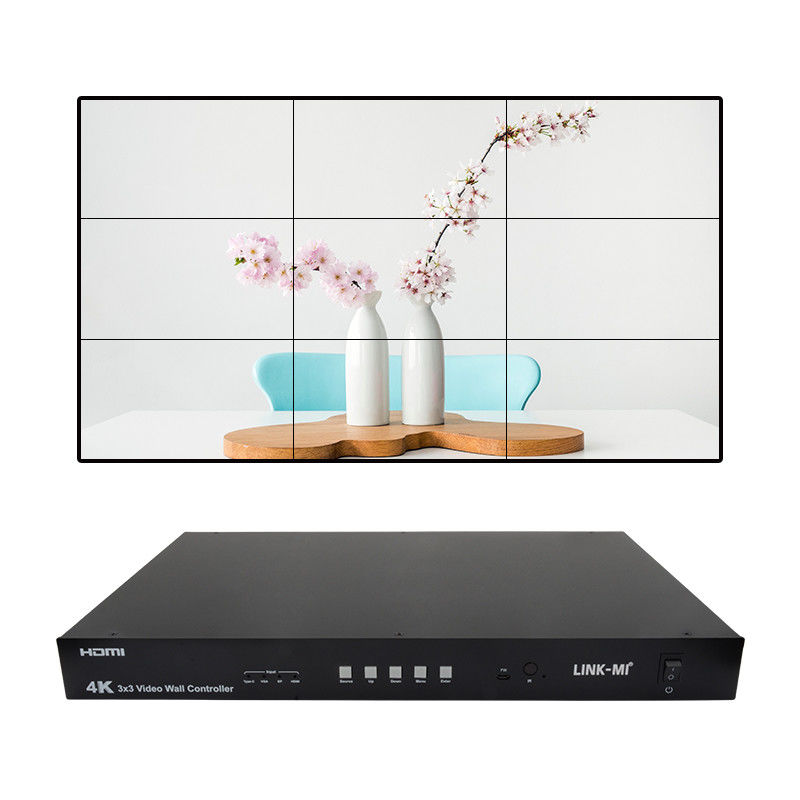

O LINK-MI LM-VW03 é um controlador de parede de vídeo 4K ultra HD de 9 canais profissional.Ele vem com 4 sinais de entrada como 1 HDMI / 1 USB Tipo C / 1 DP / 1 VGA; com 9 canais de saída HDMI e uma saída HDMI Loop extra para exibição única ou em cascata.O usuário pode alternar qualquer um dos 4 sinais de entrada para exibir em 9 monitores de TV para fazer um grande 3x3 parede de vídeo ou 1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2... modos de exibição, e cascata 3x4, 4x3, 4x4, 5x5, 6x6...max 10x10 parede de vídeo em conexão em cascata.
Enquanto isso, ele também suporta o modo splitter HDMI 1x9, extração de áudio SPDIF e analógica, resolução UHD mais alta de até 3840x2160 @ 30Hz, rotação de 180 °, gerenciamento EDID.O usuário pode controlá-lo facilmente via remota, botões do painel, comando RS232, controle da interface gráfica web e controle de plataforma de terceiros.
Características
1Suporte de entrada USB TYPE-C / VGA / DP / HDMI.
2. Suporte 4K 3x3 vídeo wall, em cascata para criar 3x4, 4x5, 5X6 e max 10x10 vídeo wall.
3Suporte à rotação de 180° da imagem de saída.
4Suporte à resolução mais alta até 4K30HZ 4:4:4.
5Suporte à gestão do EDID: dois EDID padrão: 4K30HZ, 1080P.
6Suporte HDCP2.2/1.4.
7. Botão de painel de suporte; IR remoto; comando RS232 e Web GUI para controlar.
8Suporte para extracção de áudio SPDIF e analógico
9Suporte ao controlo de plataformas de terceiros via porta RS232 ou LAN.
10. 1U rack design, fácil de pagamento.
Especificações
| Número do modelo. |
LINK-MI LM-VW03 |
| Portas de entrada |
1x USB tipo-C, 1x DP, 1x VGA, 1x HDMI
|
| Portas de saída |
9x HDMI, 1x HDMI Loop out para exibição única ou conexão em cascata)
1x SPDIF, 1x Áudio Análogo Estéreo
|
| Portos de controlo |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Sinal de vídeo de entrada |
00,5-1,0 volts p-p |
| Sinais DDC de entrada |
5 volts p-p (TTL) |
|
Formato de vídeo
|
Ultra HD TV/FH DTV: 4K@30Hz/1080P |
|
Formato de áudio
|
LPCM 16 bits, 24 bits, 44,1KHz/48KHz |
| Métodos de controlo |
Botões de painel; controle remoto IR; comando RS232, Web GUI, controle de plataforma de terceiros |
| Modos de parede de vídeo |
1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2...
Cascata para fazer4x3-1; 4x3-2; 3x4-1; 3x4-2; 4x4-1; 4x4-2
Cascata: 4x3, 4x4, 5x5, 6x6...e assim por diante, máximo 10x10 parede de vídeo
|
| Outras funções |
1x9 HDMI Splitter Mode, rotação de 180°, gestão EDID, extração de áudio... |
| Fornecimento de energia |
DC 24V 2A |
| Consumo de energia |
33 watts (máximo) |
| Temperatura de funcionamento |
0 a +40°C (32 a +104°F) |
| Umidade de funcionamento |
5 a 90% RH (sem condensação) |
| Materiais |
Revestimento metálico |
| Cores |
Negro |
| Dimensão |
438 mm ((L) x 274 mm ((W) x 44 mm ((H) |
| Peso |
4 kg |
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

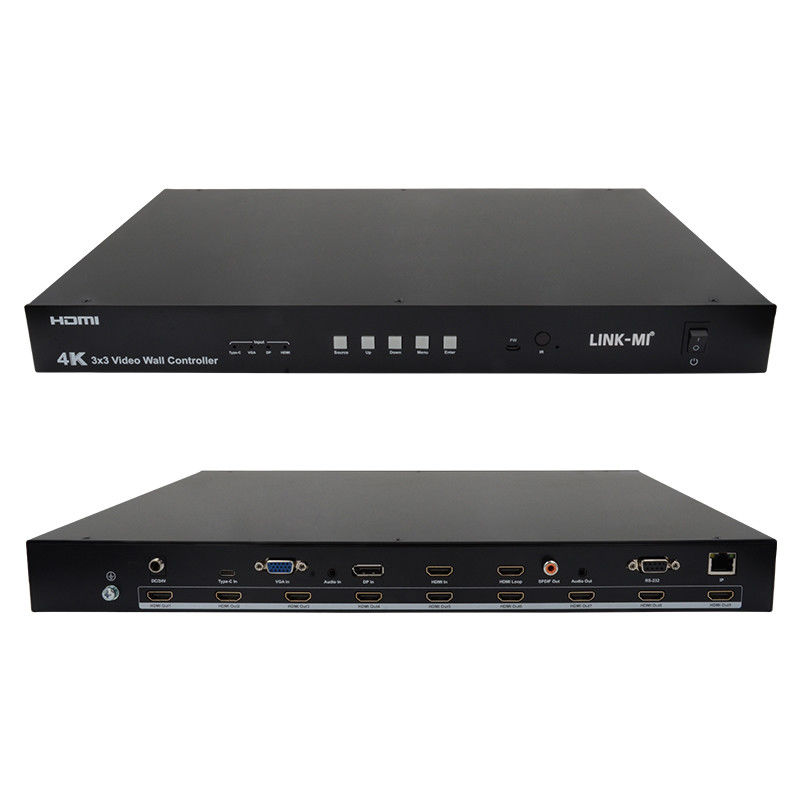

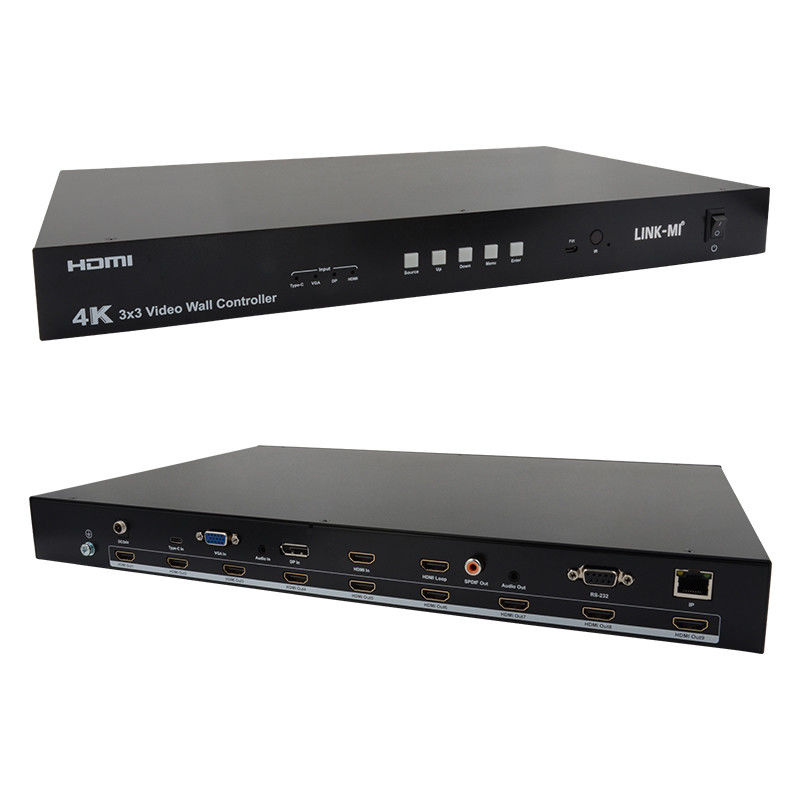

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-VW03 4K 3x3 controlador de parede de vídeo.pdf
