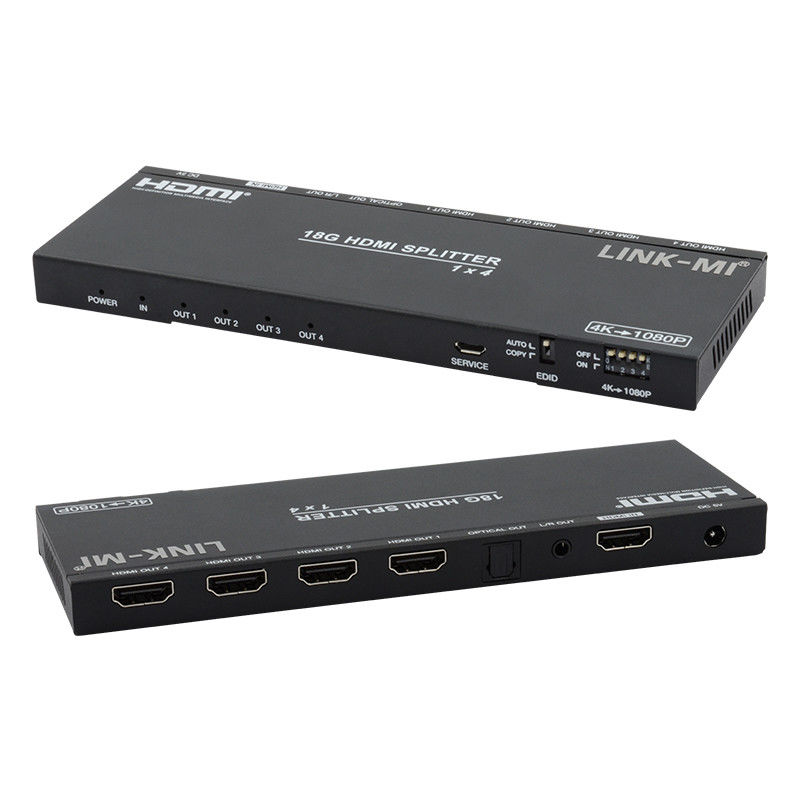

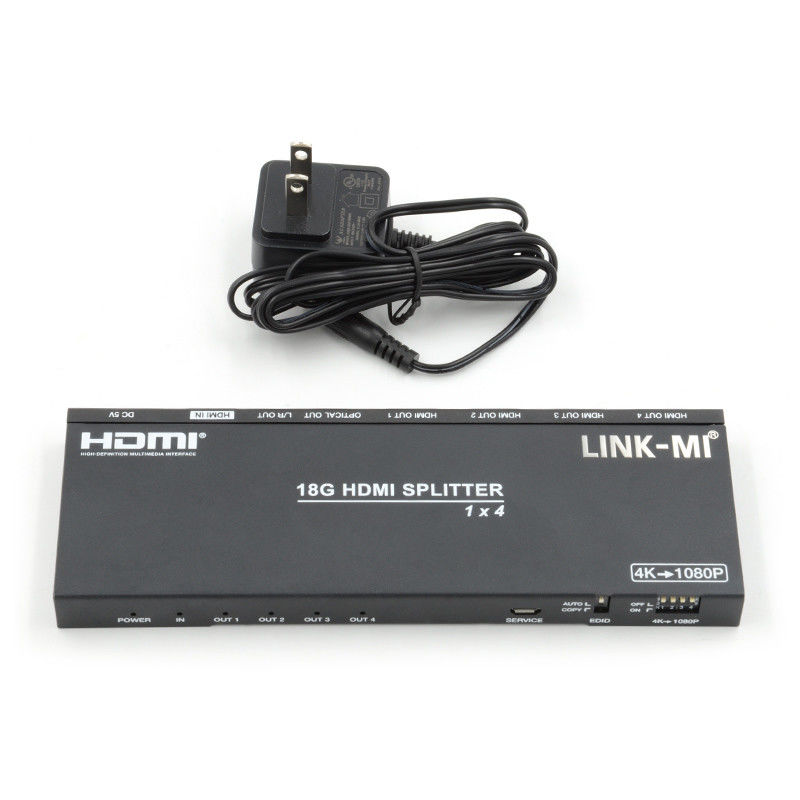

4K 1X4 HDMI Splitter EDID Extração de Áudio Óptico Análogo HDMI2.0b 4 Port Video Splitter
Introdução
LINK-MI LM-SC104-AUDIO O 1x4 HDMI 2.0 Splitter simultaneamente uma fonte HDMI de rota para quatro rotas HDMI display. Ele suporta resolução de até 4K2K@60Hz (4:4:4) e HDCP 2.2. Este produto suporta extrato de áudio da fonte HDMI para saída óptica e analógica. Pode ser selecionado COPY, modos AUTO EDID configuração.
Características
1. HDMI 2.0b, compatível com HDCP2.2/HDCP1.4.
2Suporte à resolução HDMI até 4K2K@50/60Hz (4:4:4)
3. Suporte de saída de extrato de áudio digital e analógico a partir da fonte HDMI.
4. Suporte de bypass de saída e função de redução de escala 4K-> 1080P através do interruptor de discagem no painel.
5O EDID pode ser selecionado nos modos COPY e AUTO através do interruptor de discagem no painel.
(COPIA: Copia a configuração do EDID de porta OUT 1 para todas as portas de saída. Se não for detectado nenhum EDID com capacidade HDMI OUT 1, a unidade copiará o HDMI OUT 2.Se nenhum HDMI OUT 1 ~ 2 capaz 4 EDID é detectado, então a unidade irá copiar HDMI OUT 3...etc.
A ordem de prioridade é OUT 1 a OUT 4.
Auto: Compare a configuração EDID OUT 1 ~ OUT 4 e produza a melhor resolução para todas as saídas).
6Suporte de áudio analógico PCM 2.0.
7Suporte ao formato de passagem de áudio óptico sobre LPCM 2.0/2.1/5.1CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS 5.1, DTS-ES 6/DTS-HDMA 5.1, DTS HD- HRA 5.1.
Especificações
| Número do modelo. |
LM-SC104-AUDIO |
| Técnico |
|
| Conformidade HDMI |
HDMI 2.0b |
| Conformidade com o HDCP |
HDCP 2.2 e HDCP 1.4 |
| Resolução do vídeo |
720P50/60Hz, 1080P50/60Hz, 4K2K24Hz, 4K2K30Hz,
4K2K@50/60Hz (4:4:4) |
| Espaço de cores |
RGB, YCbCr4.4:4, YCbCr 4:2:2 |
| Profundidade de cor |
4K60Hz 8 bits, 1080P 12 bits |
| Formato de áudio HDMI |
LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,
DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
|
| Formatos de áudio L/R |
PCM 2.0 |
| Formatos de áudio óptico |
LPCM [2.0/2.1]CH, Dolby 5.1, Dolby True HD, Dolby DD+, DTS
5.1, DTS-ES 6, DTS-HDMA 5.1, DTS HD- HRA 5.1 |
| Protecção ESD |
Modelo do corpo humano:
±8kV (descarga de espaçamento atmosférico), ±4kV (descarga de contacto)
|
|
Conexões
|
|
| Portas de entrada |
1×HDMI Tipo A [fêmea de 19 pinos] |
| Portas de saída |
4×HDMI Tipo A [fêmea de 19 pinos]
1×L/R Audio Out [3.5mm Stereo Mini-jack]
1 × saída óptica [S/PDIF] |
| Mecânico |
|
| Habitação |
Revestimento metálico
|
| Cores |
Negro |
|
Dimensões
|
180 mm ((W) × 62 mm ((D) × 14 mm ((H)
|
| Peso |
227 g |
|
Fornecimento de energia
|
Input: AC100~240V 50/60Hz
Output: DC5V/1A (normas dos EUA/UE, certificados CE/FCC/UL)
|
|
Consumo de energia
|
3.5W (máximo) |
|
Funcionamento Temperatura
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Temperatura de armazenamento
|
-20°C ~ 60°C / -4°F ~ 140°F
|
| Umidade relativa |
20~90% RH (não condensante)
|
| Nota As especificações estão sujeitas a alterações sem aviso prévio. |
Diagrama de ligação

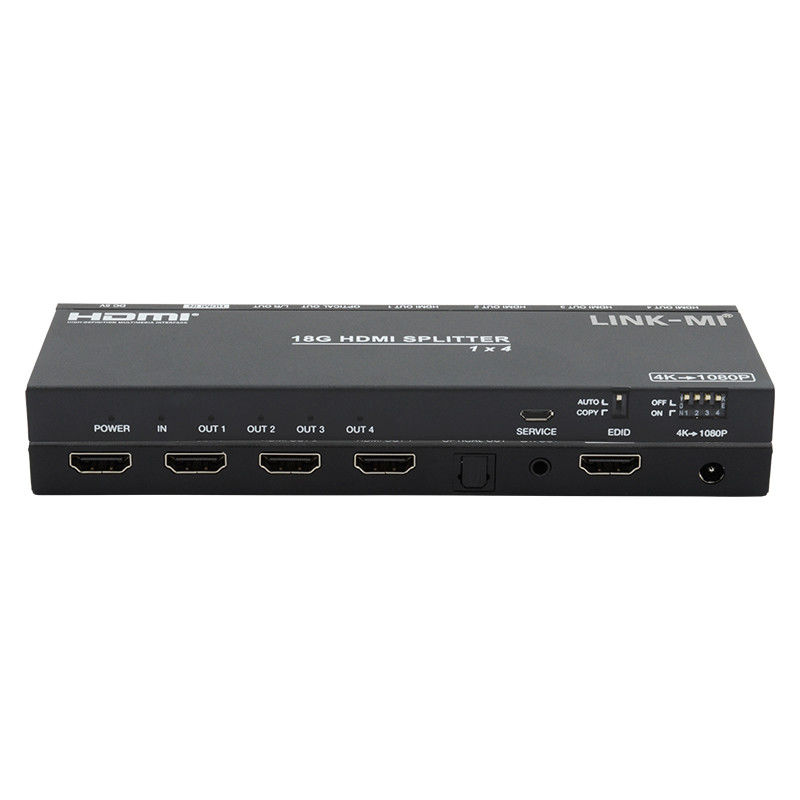

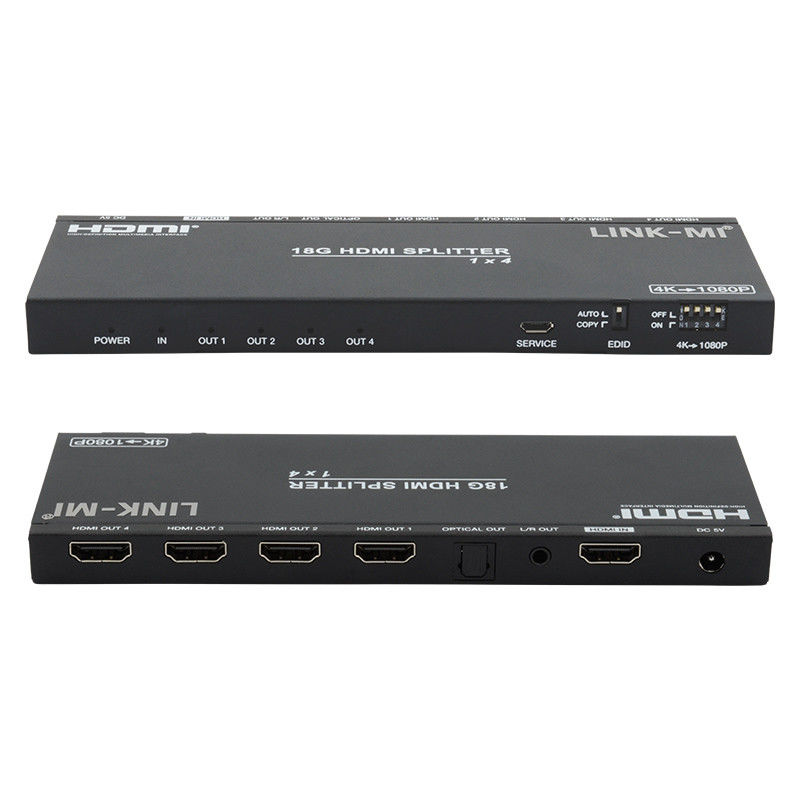

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-SC104-Audio 1x4 HDMI 2.0 Splitter com Scaler A...
