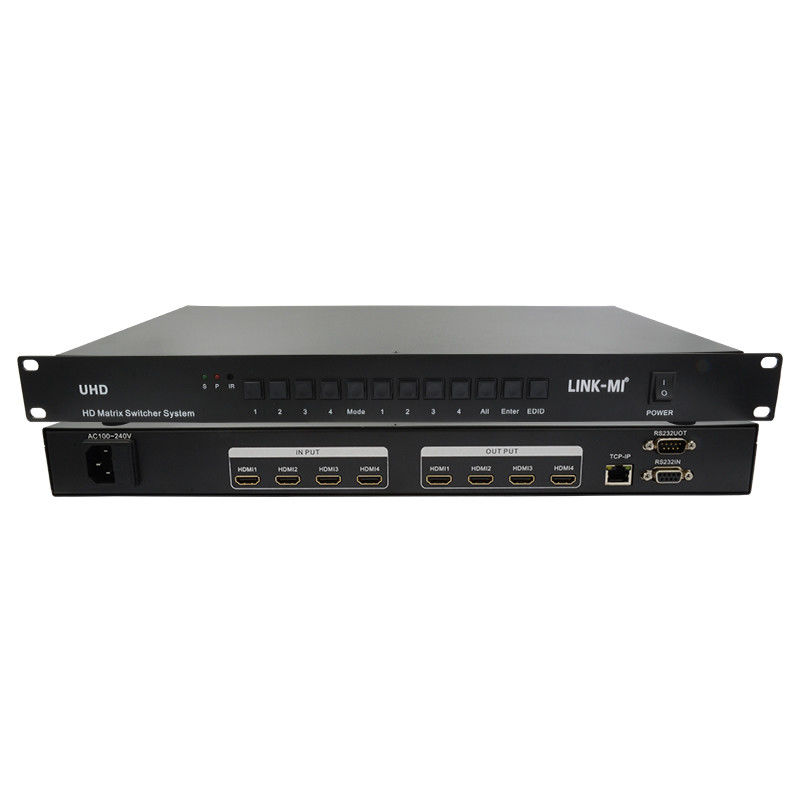

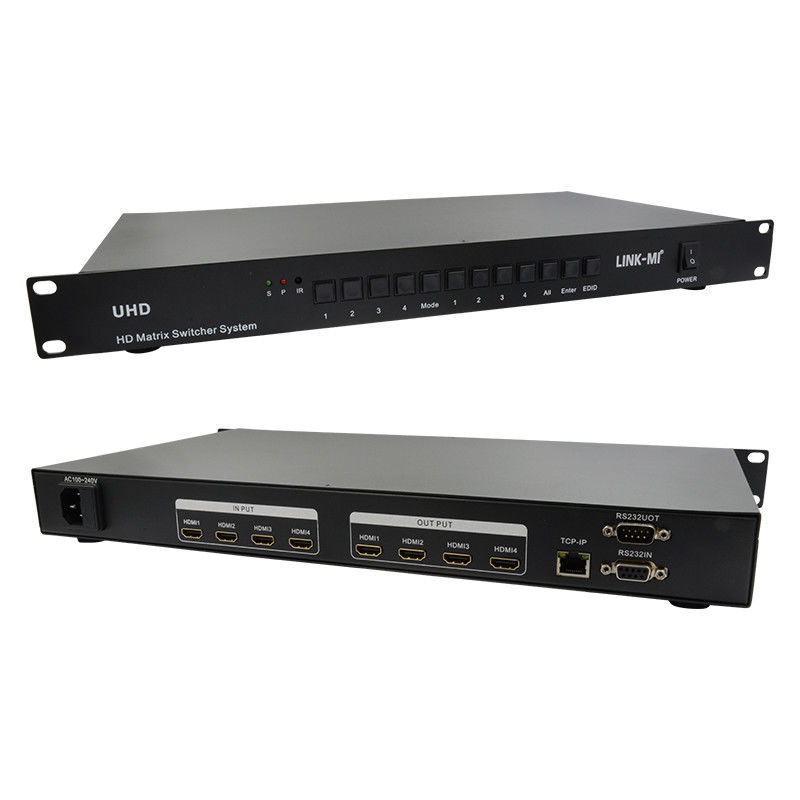

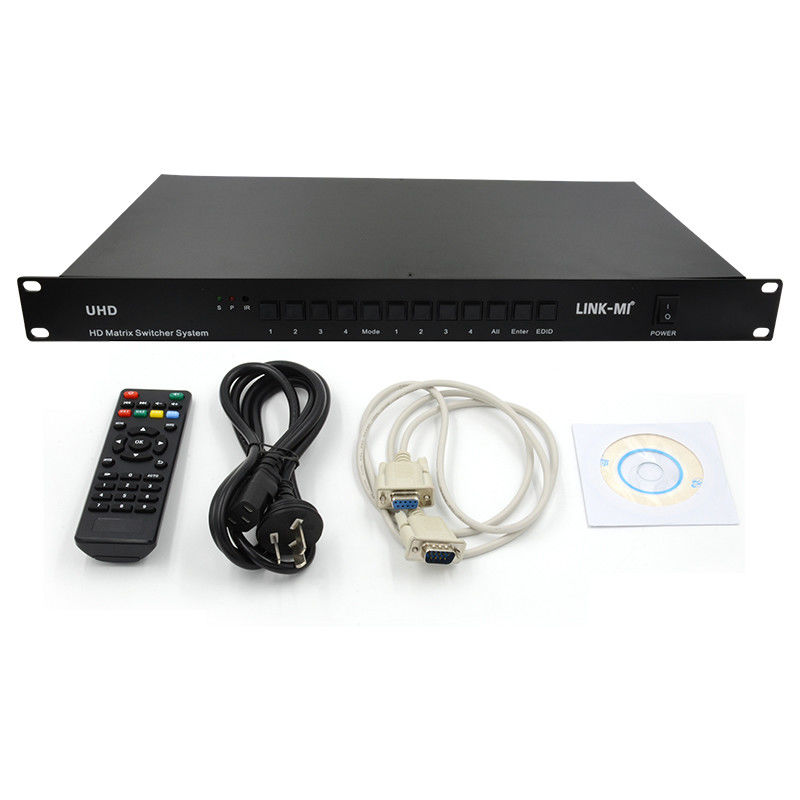

4X4 Matrix Switcher System 4K HDMI Video Switch Suporte para controle remoto RS232 TCP/IP
Introdução
O LINK-MI LM-MX44H 4K 4x4 Matrix Switcher é um dispositivo de comutação profissional de sinal de vídeo de alto desempenho para comutação cruzada de múltiplas entradas e saídas de sinal de vídeo.Ele adota um chip avançado de processamento de imagem de alto desempenho para minimizar a atenuação da transmissão do sinal, a imagem e o sinal sonoro podem ser de alta fidelidade de saída.
A Matrix é utilizada principalmente em engenharia de radiodifusão e televisão, salas de conferências multimídia, engenharia de ecrãs grandes, ensino de televisão,Centros de comando e controlo e outras ocasiõesEste produto suporta chaves de chassi, controle remoto infravermelho, porta serial RS-232, TCP/IP (não padrão) e código de controle aberto para controle central.
Características
1. Design estrutural integrado, entrada HDMI padrão 4 e saída HDMI 4, compatível com HDMI, formato de sinal DVI, suporte HDCP1.4 versão;
2Suporte à resolução mais elevada: 3840x2160P@30Hz;
3Suporte à função de transmissão transparente do EDID e também definição de informações de identificação fixas do EDID;
4Largura de banda da interface de 3,4 Gbps (largura de banda total de 10,2 Gbps);
5. Suporte para Blu-ray DVD ou outros dispositivos que exigem decodificação HDCP;
6. Com função de memória de desligamento e função de proteção de campo de desligamento;
7. Múltiplas formas de controlo: botão padrão do chassi, controlo remoto infravermelho, porta serial RS-232, controlo central, controlo TCP-IP opcional;
8Fornecimento de energia: 100~240V AC, 50/60HZ.
Especificações
| Número do modelo. |
LM-MX44H |
|
Entrada de vídeo
|
|
Input
|
HDMI 1.4, HDCP1.4
|
|
Conector de entrada
|
HDMI 1.4
|
|
Resistência de entrada
|
50Ω
|
|
Saída de vídeo
|
|
Produção
|
HDMI, DVI, VGA
|
|
Conector de saída
|
HDMI 1.4
|
|
Impedância de saída
|
50Ω
|
|
Sinal de vídeo
|
|
Ganho
|
0 Db
|
|
Sinal de vídeo
|
HDMI, DVI, VGA
|
|
Resolução máxima de suporte
|
3840*2160@30HZ,1920*12000@60HZ,1920*1080@60HZ, compatível com versões anteriores
|
|
Gestão do EDID
|
Suporte à função de transmissão transparente do EDID e à função de ligação do EDID
|
|
Gestão do HDCP
|
Suporta proteção de conteúdo digital de alta largura de banda padrão HDCP 1.4.
|
|
Sinal de áudio
|
|
Áudio digital
|
Suporte à transmissão de áudio HDMI
|
|
Secção de controlo
|
|
Porta de controlo em série
|
Conector RS-232 feminino de 9 pinos
|
|
Controle remoto por infravermelho
|
Controle remoto infravermelho por defeito
|
|
Controle do painel frontal
|
Botão
|
|
Protocolo
|
TCP/IP através do controlo do PTNET (panel programável)
|
|
Convencional
|
|
Fornecimento de energia
|
100VAC ~ 240VAC, 50/60Hz
|
|
Temperatura
|
-20 ~ +70°C
|
|
Humidade
|
10% ~ 90%
|
|
Consumo de energia
|
10W
|
|
Tamanho do chassi
|
442 mm x 242 mm x 45 mm
|
|
Peso do produto
|
2.5 kg
|
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

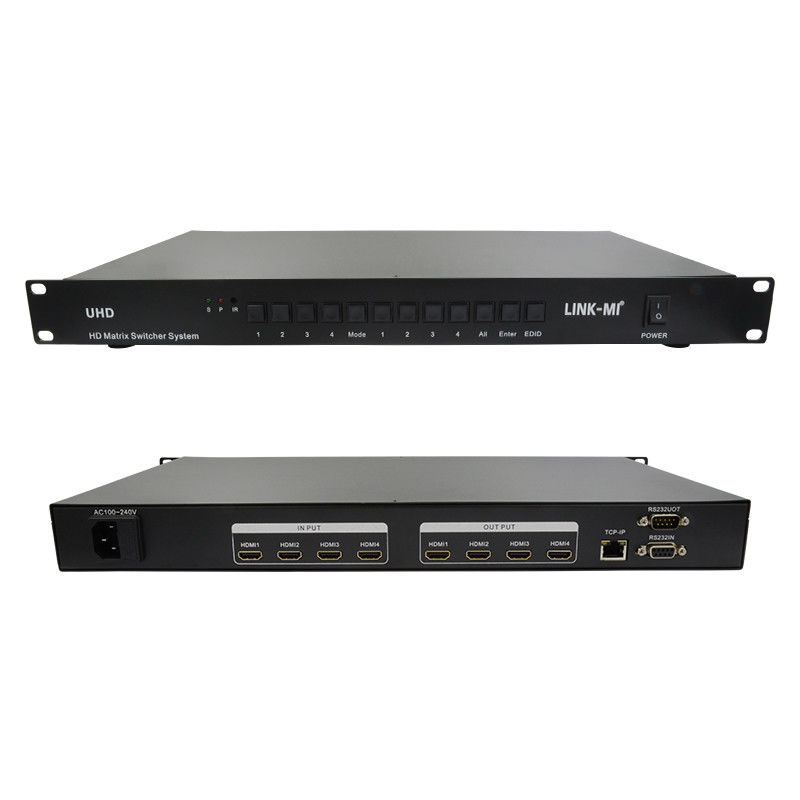

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-MX44H 4x4 4K HDMI Matrix Switcher System.pdf
