120m AV através de IP 4K HDMI Extender 60M USB KVM Extender através de fibra
Introdução

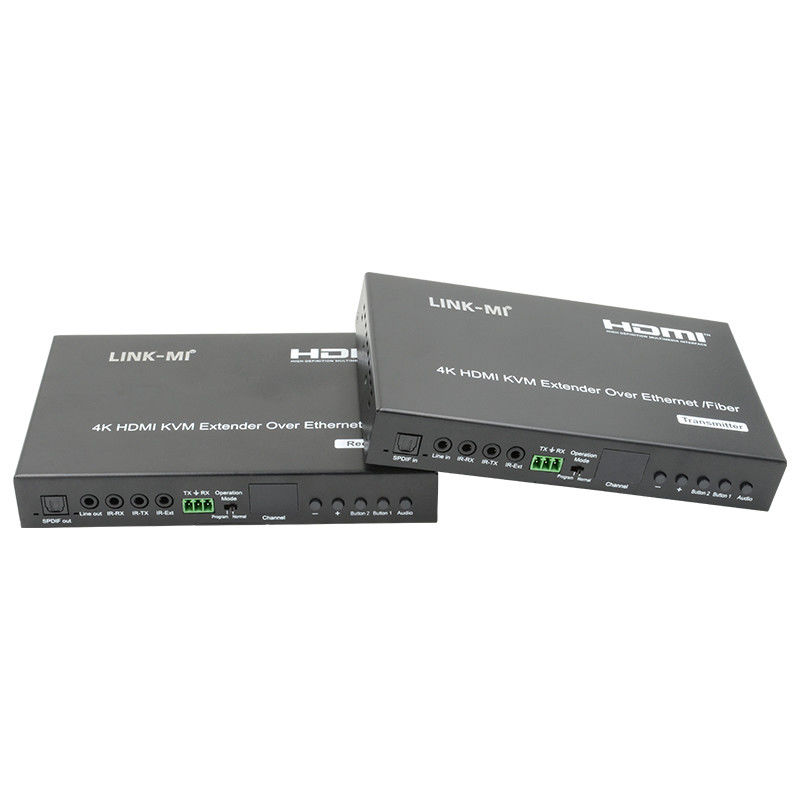

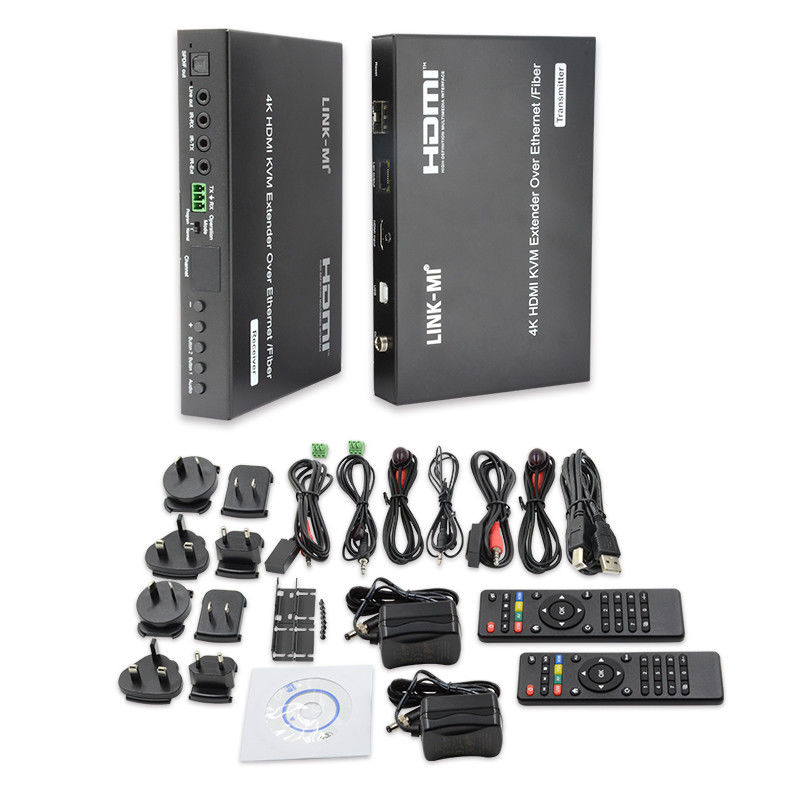

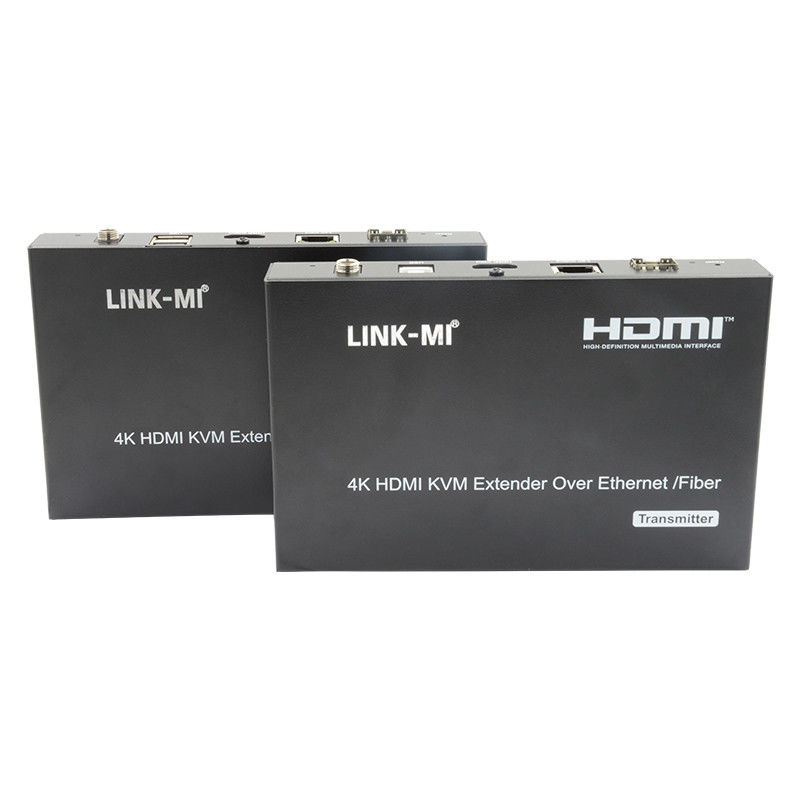

O LINK-MI LM-EX57 4K HDMI+USB over IP Extender é uma solução para extensão de sinal de áudio, vídeo e USB através de rede local (LAN).Extensor de vídeo e KVM sobre IP e aplicado de ponto a ponto, apontam para um sistema de transmissão multiponto, multiponto para multiponto e parede de vídeo controlado por USB, RS232, IR e configurado o 4K HDMI & USB over IP Extender por WEB GUI e PC GUI.Um sistema de instalação fácil construído com switch Gigabit Ethernet que possui função IGMP e cabo CATx para extensão ou transmissão.
Características
1. HDMI UHD 4K através de IP/Fibra de Extensão
2. USB2.0 por extensão IP
3Distância de transmissão de suporte 120 m através de um único cabo Cat5e/6
4Suporte à fibra óptica até 60 km (modo único)
5Suporte de entrada 4k@60hz YUV 420 (máximo), saída 4k@30hz (máximo)
6. Compatível com HDCP 2.2 / HDCP1.4
7Suporte à banda larga bi-direcional IR (38KHZ-56KHZ)
8Apoio à passagem e controlo RS232, comando Telnet.
9. Com controle remoto/botão IR para controlar o ID do grupo, com LED para mostrar o ID do grupo
10. Suporte Dolby True HD, DTS-HD Master Audio
11. Áudio de entrada: SPDIF 5.1 e L/R Análogo estéreo Linha misturada
12Áudio de saída: extracção de áudio analógico SPDIF 5.1 e L/R
13. Suporte Unicast, Multicast, sistema de parede de vídeo (Max 8x16), Rotação de vídeo de saída
14. 10-Gigabit IGMP Ethernet Switch pode ser em cascata para muitas camadas
15Suporte 3D
16Suporte 5V-18V
Especificações
|
Desempenho
|
|
Protocolo
|
TCP, UDP, RTSP, RTP, DHCP, IGMP, Multicast, IPV4
|
|
Suporte de formato de vídeo
|
4K@30HZ, 1080P/1080i/720P/576P/576i/480P/480i
|
|
Suporte de formato de áudio
|
Stereo 192Kbps
|
|
HDCP
|
Compatível com o HDCP 2.2
|
|
Frequência IR
|
38 -56 KHZ
|
|
RS232 Taxa de Baud
|
Padrão 115200bps, total de 8 tipos opcionais
|
|
Configuração de IP e configuração de ID de grupo
|
|
IP padrão
|
Atribuição automática
|
|
Identificador de grupo
|
Grupo 00 ~ grupo 99
|
|
Solicitação de comutador/router
|
Apoiar IGMP, apoiar DHCP
|
|
Conectores no transmissor
|
|
Input
|
1 porta HDMI feminina, 1 porta USB tipo B,
1 linha de áudioxanalog, 1 entrada de áudio xSPDIF
|
|
Produção
|
1x saída RJ45, 1x saída de fibra
|
|
RS232
|
Porta Phoenix RS232
|
|
IR
|
Porta TX IR (suporte 38K-56KHz)
Portão IR Ext (suporte 38KHz)
|
|
Conectores no receptor
|
|
Input
|
1x entrada RJ45, 1x entrada de fibra
|
|
Produção
|
1 porta HDMI feminina, 2 portas USB tipo A,
1xSPDIF saída de áudio, 1xAnalog Audio saída
|
|
RS232
|
Porta Phoenix RS232
|
|
IR
|
Porta TX IR (suporte 38K-56KHz)
Portão IR Ext (suporte 38KHz)
|
|
Requisitos ambientais e energéticos
|
|
Temperatura de funcionamento
|
-5 a +35 °C (+23 a +95 °F)
|
|
Intervalo de umidade de funcionamento
|
5 a 90%RH (sem condensação)
|
|
Fornecimento de energia
|
5V de corrente contínua
|
|
Consumo de energia
|
Máximo 3 watts
|
|
Físico
|
|
Dimensão
|
TX: 170x109x26mm; RX: 170x109x26mm
|
|
Peso líquido
|
TX: 472.8G; RX:472.3G
|
| Notas: As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

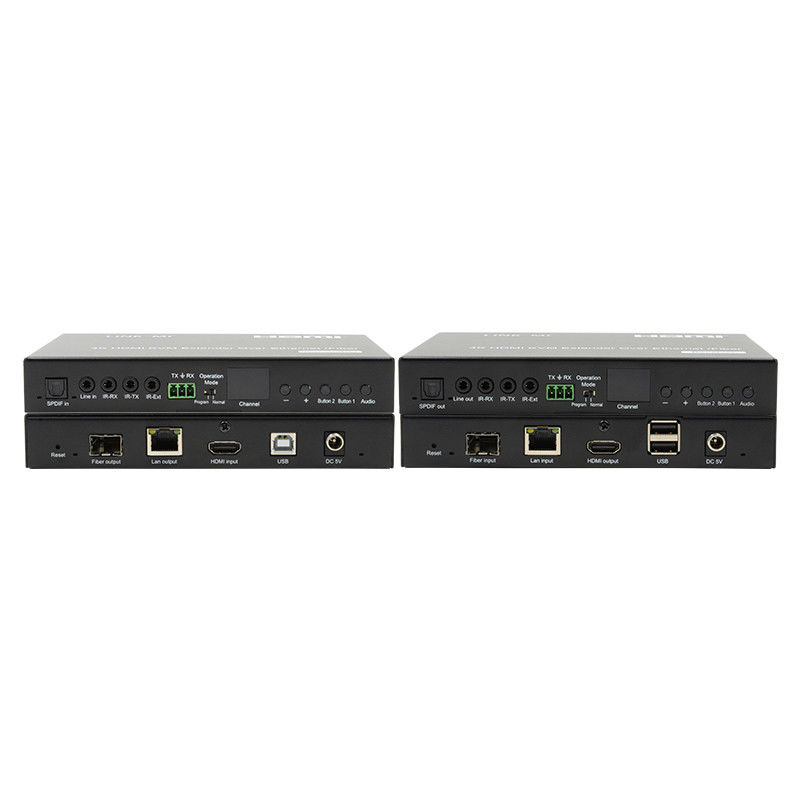

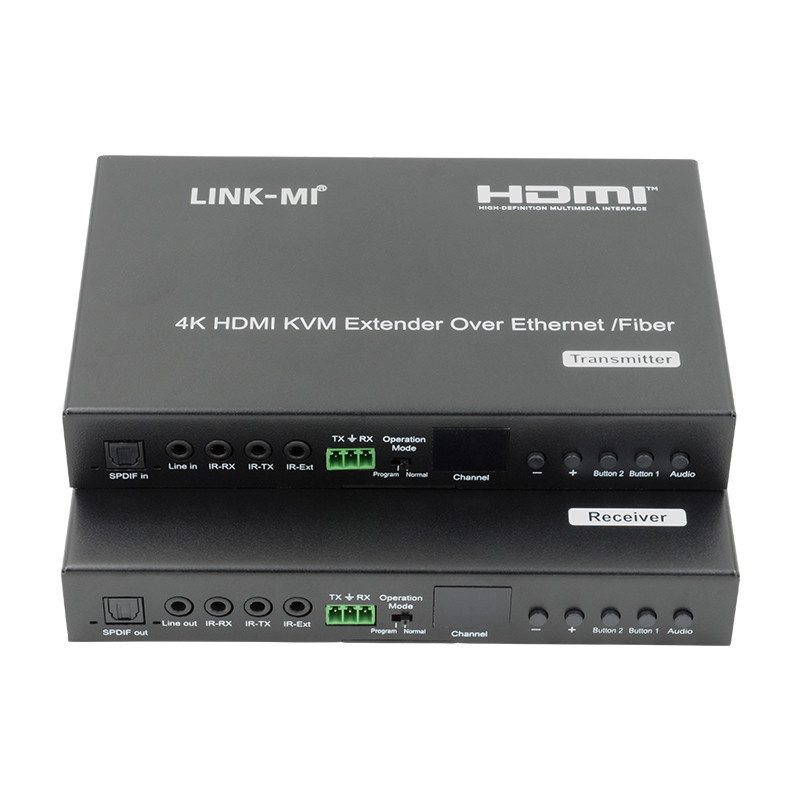

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-EX57 4K HDMI+USB KVM Extender através de Fibra IP.pdf...
