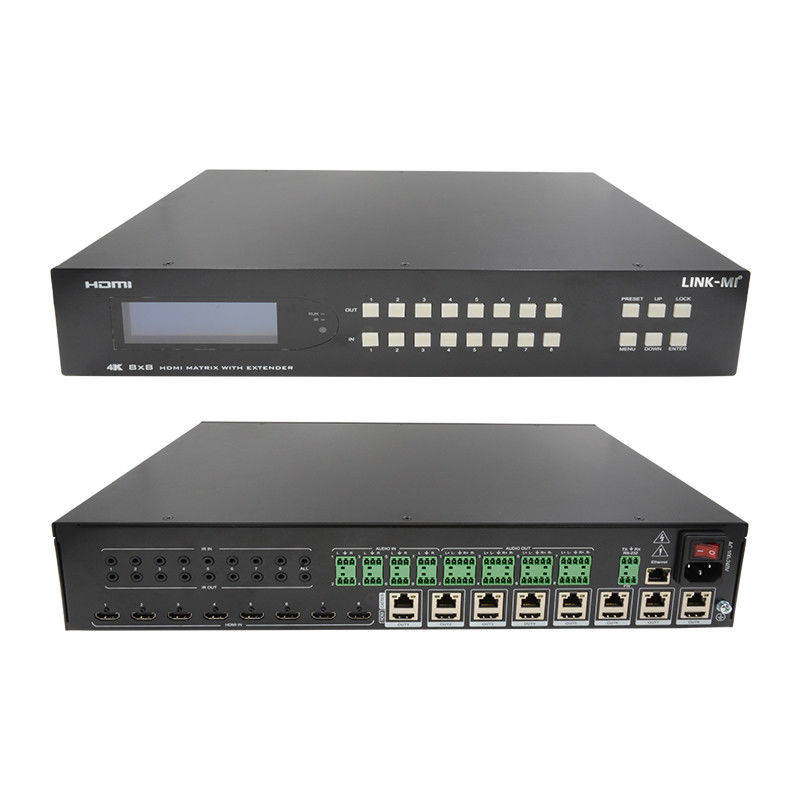

Extensor de matriz HDMI 8X8 até 70m com 8 HDMI loop out 4K60Hz HDMI Video Switch
Introdução
O LINK-MI LM-MX20 é um Switch de Matriz HDMI 8x8 através de um cabo Cat6 de 65 m. Ele suporta resolução de até4K@60Hz YUV4:4:4Ele vem com extração de áudio analógico 8x e suporte 4K downscale para 1080p, gerenciamento inteligente EDID.
Características
1. 8x entrada HDMI e 8x saída Ethernet com 8x HDMI Loop out
2. A versão HDMI 2.0 suporta 4K@60Hz YUV4:4:4, 18G, cores profundas max 12 bits, HD 8CH formato de áudio digital
3Extensão do sinal de vídeo 4K60Hz para distâncias de até 65 m através de um único cabo Ethernet Cat6
4. Compatível com o HDCP 2.2/1.4 (seguir a entrada)
5Suporte Dolby VisionD, HDR10, HDR-HLG
6Suporte LPCM até 7,1/24-bit/96 kHz, Dolby Atmos e DTS-X Atmos
7. Suporte de portas Ethernet Telnet, UDP, HTTP, protocolo TCP/IP
8. Com controlo de rotação IR bidireccional de banda larga ((38~56KHz)
9Suporte para extração de áudio analógico 8x (porta Phoenix de 5 pinos)
10Suporte para áudio analógico 8x (porta Phoenix de 3 pinos)
11. Suporte Painel Botão com LCD, IR controle remoto, RS232 controle, TCP/IP controle
12. Suporte 4K reduzido para 1080p
13Apoio à gestão inteligente do EDID
14Suporte de alimentação AC100~240V, suporte de potência de saída POC 8x
15. Suporte de 3Pin Phoenix terminal plug para atualização FW
Especificações
| Número do modelo. |
LM-MX20 |
|
Intervalo de temperatura de funcionamento
|
-5 a +40 °C ((23 a +104 °F)
|
| Intervalo de temperatura de armazenamento |
-10 a +60 °C (-14 a +140 °F)
|
|
Intervalo de umidade de funcionamento
|
5 a 90% RH (sem condensação)
|
|
Sinal de vídeo de entrada
|
00,5-1,0 volts p-p
|
|
Sinais DDC de entrada
|
5 volts p-p (TTL)
|
|
Largura de banda
|
18 Gbit/s
|
|
Compatível com o HDCP
|
HDCP2.2 e HDCP1.4
|
|
Formato de vídeo suportado
|
4K@60Hz, YUV4:44 8bit 4k@30Hz/1080P/1080i/720P/576P/480P/576i/480i |
|
Vídeo de saída
|
HDMI 2.0 versão
|
|
Formato de áudio suportado
|
LPCM até 7,1/24-bit/96 kHz, Dolby Atmos e
DTS-X Atmos |
|
Distância máxima de transmissão
|
65m
|
|
Consumo de energia
|
70 watts (máximo)
|
|
Dimensões
|
Matriz: L438 x W279 x H88 mm
Receptor: L110.2xW68.3xH18 mm
|
|
Massa (unidade principal)
|
5.38 kg
|
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

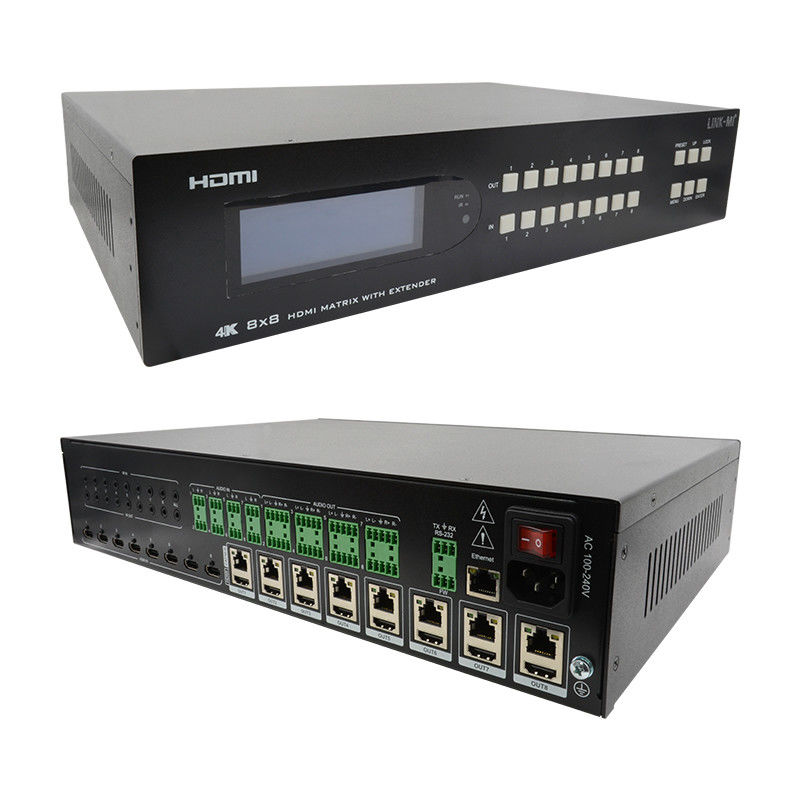

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-MX20 65m 8x8 HDMI 2.0 Matrix Extender.pdf
