Extractor de áudio HDMI de 18 Gbps com suporte de downmix de áudio 4K @ 60Hz
Introdução
LINK-MI LM-AUE03 O extractor de áudio HDMI 18Gbps pode extrair sinais de áudio de qualquer fonte compatível com HDMI para saídas de áudio L/R estéreo ópticas ou analógicas digitais.Este extractor de áudio também suporta bitstream áudio down-mix para saída estéreo analógico e mantém óptico e HDMI fora de áudio passar através.
Além disso, tanto a entrada quanto a saída HDMI suportam resolução de vídeo de até 4K2K@50/60Hz (YUV444).Suporta HDR de 10 bits (High Dynamic Range) passar através e HDMI alta resolução formatos de áudio digital bypass, LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos e DTS-HD Master Audio, taxa de amostragem de áudio até 192 kHz. HDCP 2.2 e CEC bypass são suportados.
Características
1. HDMI 2.0b (18Gbps), HDCP 2.2 e DVI compatível
2. Resoluções de vídeo até 4K2K@50/60Hz (YUV444)
3. Extrair áudio HDMI para multi-canal óptico (SPDIF) ou áudio analógico L / R
4. HDMI Pass-through entrada de áudio para HDMI e saída de áudio óptico
5. Suporte de down-mix de áudio bitstream para saída analógica L/R
6. Suporte de áudio óptico LPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH
7. Suporte HDMI Alta taxa de bits ((HBR) áudio passar através
8. Taxas de amostragem de áudio até 96 kHz
9. 10 bits HDR (High Dynamic Range) passar através
10Apoio à transferência de CEC
Especificações
| Técnico |
|
Conformidade HDMI
|
HDMI 2.0b
|
|
Conformidade com o HDCP
|
HDCP 2.2 e HDCP 1.4
|
|
Largura de banda de vídeo
|
18 Gbps |
|
Resoluções de vídeo
|
Até 4K2K@50/60Hz ((YUV4:44),4K2K@30Hz,1080P@120Hz,
e 1080P 3D@60Hz
|
|
Espaço de cores
|
RGB, YCbCr4.4:4, YCbCr 4:2:2
|
|
Profundidade de cor
|
10 bits, 12 bits
|
|
Formato de áudio HDMI
(Pass-through)
|
LPCM 2/5.1/7.1CH, Dolby Digital,
DTS 5.1, Dolby Digital+, Dolby
TrueHD, DTS-HD Master Audio,
Dolby Atmos, DTS:X
|
|
Áudio óptico
Formatação
|
LPCM 2CH, Dolby Digital 2/5.1 CH, DTS 2/5.1CH
|
|
Formatos de áudio L/R
|
Stereo analógico 2CH
|
|
Protecção ESD
|
Modelo do corpo humano ± 8 kV
(descarga entre espaços de ar) & ± 4 kV
(descarga de contacto)
|
| Conexões |
|
Input
|
1x HDMI Tipo A [19 pin feminino]
|
|
Produtos
|
1x HDMI Tipo A [19 pin feminino]
1x L/R Audio Out [RCA]
1x saída óptica [S/PDIF]
|
|
Mecânico
|
|
Habitação
|
Revestimento metálico
|
|
Cores
|
Negro
|
|
Dimensões
|
73.5mm[W] x 60.7mm[D] x20 mm[H]
|
|
Peso
|
135 g
|
|
Fornecimento de energia
|
Input: AC100 - 240V 50/60Hz
Output: DC 5V/1A (EU/EU) normas, certificados CE/FCC/UL)
|
|
Consumo de energia
|
1.25W (máximo)
|
|
OperaçãoTemperatura
|
32 - 104°F / 0 - 40°C
|
|
Temperatura de armazenamento
|
-4 - 140°F / -20 - 60°C
|
|
Umidade relativa
|
20 - 90% RH (sem condensação)
|
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

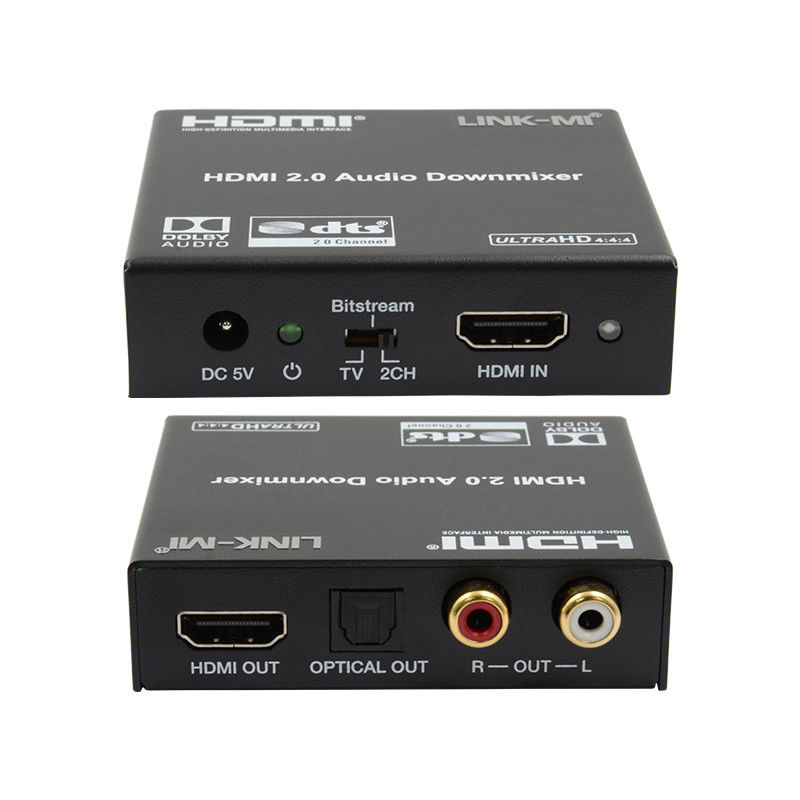

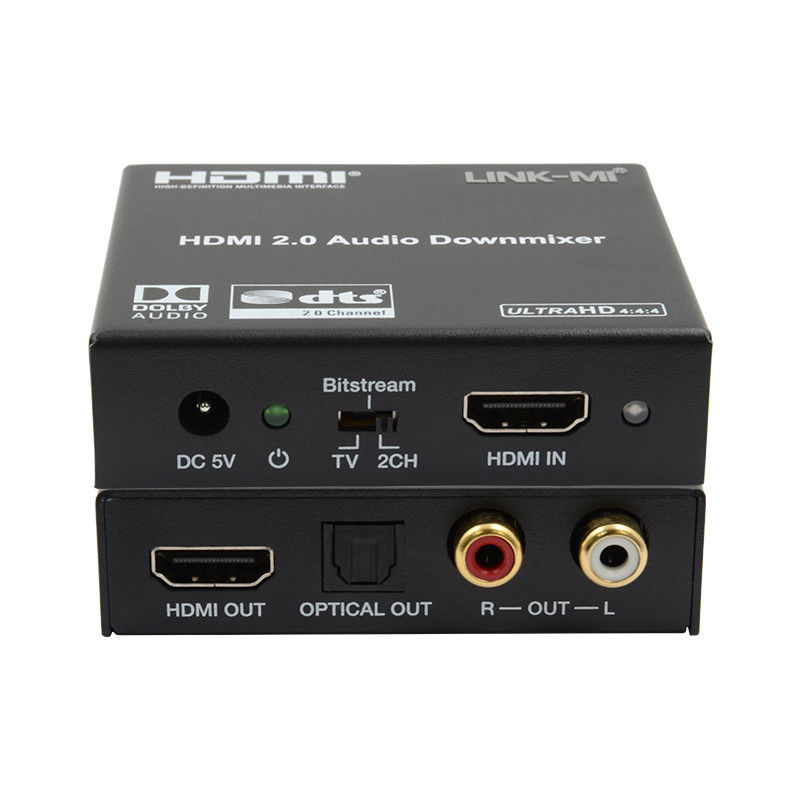

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-AUE03 HDMI 18Gbps Extractor de Áudio.pdf
