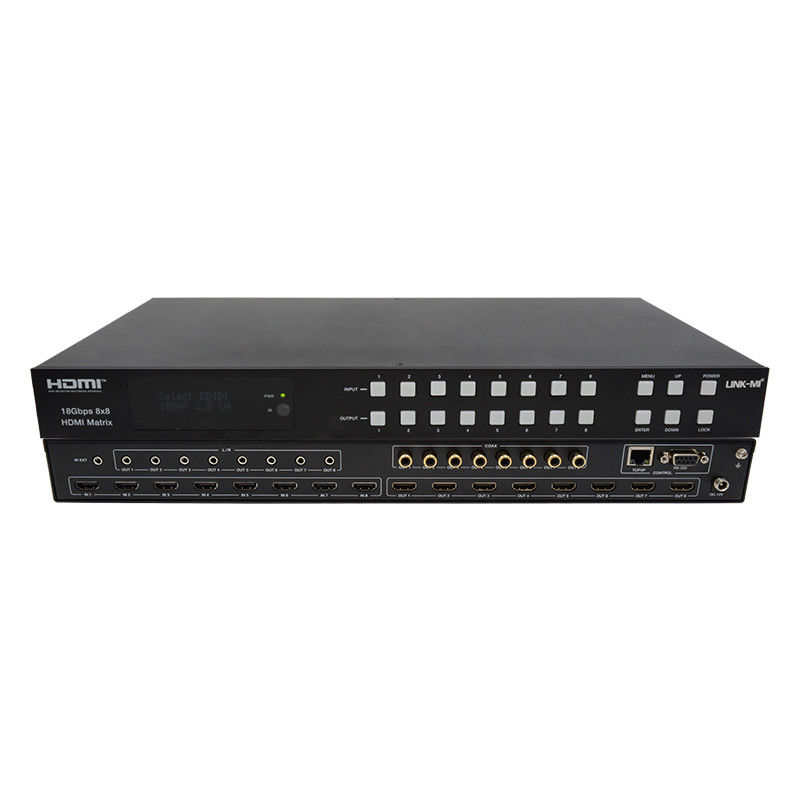

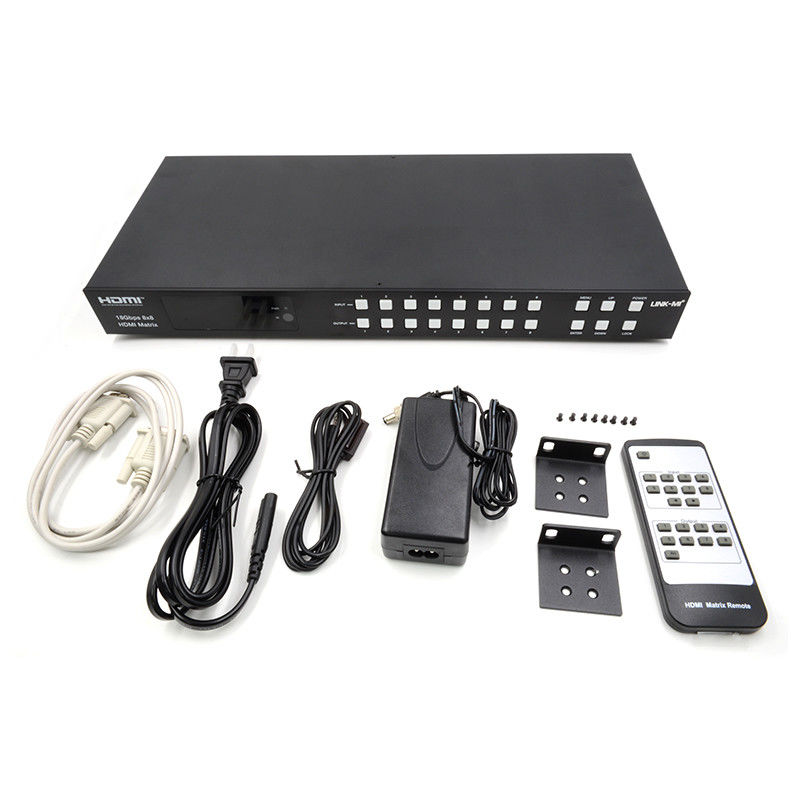

18Gbps 8x8 HDMI Matrix com suporte à função ARC 4K2K@60Hz YUV 4:4:4
Introdução
LINK-MI LM-MX88A 18Gbps 8x8 HDMI Matrix suporta a transmissão de vídeo (até 4K2K@60Hz YUV 4:4O áudio é suportado a partir de 8 portas de saída HDMI.Enquanto a função de saída HDMI ARC está ativada, o áudio ARC dos dispositivos de exibição HDMI será extraído para saída de áudio coaxial. Cada saída HDMI desta matriz HDMI 8x8 suporta 4K2K para 1080P downscaler independentemente.O controlo é através dos botões do painel frontal, IR remoto, RS-232, LAN e Web GUI.
Características
1. Compatível com HDMI 2.0b, HDCP 2.2 e HDCP 1.4
2. Resolução de vídeo até 4K2K@60Hz (YUV 4:4:4) em todas as portas HDMI
3Suporte à largura de banda de vídeo de 18Gbps
4. Dolby Vision, HDR10+ e HLG são suportados.
5Suporte 4K->1080P Down Scaler para cada porta de saída
6. Transmissão de áudio HDMI até 7,1 CH HD (LPCM, Dolby TrueHD e DTS-HD Master Audio)
7O áudio desintegrado é suportado através de portas analógicas e coaxial
8ARC, CEC e gestão inteligente do EDID são apoiados
9. 1U design montado em rack com ecrã OLED do painel frontal
10Controle através de botões do painel frontal, IR remoto, RS-232, LAN e Web GUI
Especificações
|
Técnico
|
|
Conformidade HDMI
|
HDMI 2.0b
|
| Conformidade com o HDCP |
HDCP 2.2 e HDCP 1.4
|
|
Largura de banda de vídeo
|
18 Gbps
|
|
Resolução do vídeo
|
Até 4K2K@50/60Hz (4:4:4)
|
|
Espaço de cores
|
RGB, YCbCr4.44/4:22/4:2:0
|
|
Profundidade de cor
|
8 bits, 10 bits, 12 bits
|
|
Formato de áudio HDMI
(Pass-through)
|
LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital+,
Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
|
|
Formatos de áudio coaxial
|
LPCM 2.0, Dolby Digital / Plus, DTS 5.1
|
|
Formatos de áudio L/R
|
PCM2.0
|
|
Formatos HDR
|
HDR10, HDR10+, Dolby Vision, HLG
|
| Protecção ESD |
Modelo do corpo humano:
±8kV (descarga de espaçamento atmosférico), ±4kV (descarga de contacto)
|
|
Conexão
|
|
Portas de entrada
|
8×HDMI Tipo A [fêmea de 19 pinos]
1×IR EXT [3.5mm Stereo Mini-jack]
|
|
Portas de saída
|
8×HDMI Tipo A [fêmea de 19 pinos]
8×Coax Audio (RCA)
8×L/R Audio [3.5mm Stereo Mini-jack]
|
|
Portos de controlo
|
1×TCP/IP [RJ45]
1 × RS-232 [D-Sub 9]
|
|
Mecânico
|
|
Habitação
|
Revestimento metálico
|
|
Cores
|
Negro
|
|
Dimensões
|
TX: 440 mm (W) × 200 mm (D) × 44,5 mm (H)
|
|
Peso
|
TX: 2,8 kg
|
|
Fornecimento de energia
|
Input: AC 100 - 240V 50/60Hz
Output: DC 12V/5A (norma dos EUA/UE, certificado CE/FCC/UL)
|
|
Consumo de energia
|
43W
|
|
Temperatura de funcionamento
|
-10°C ~ 45°C / 14°F ~ 113°F
|
|
Temperatura de armazenamento
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Umidade relativa
|
20~90% RH (não condensante)
|
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

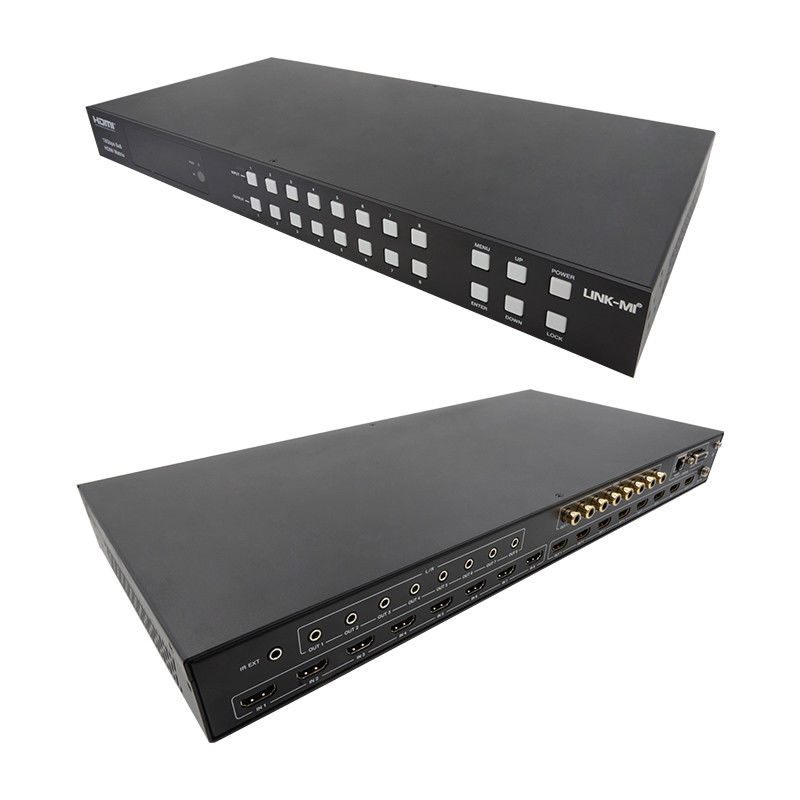

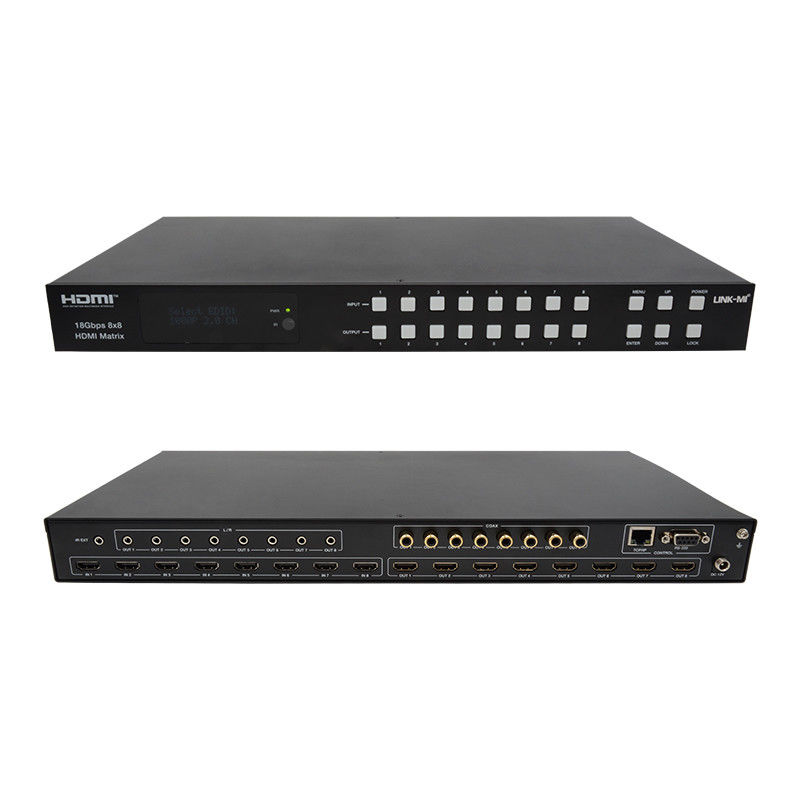

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-MX88A 8x8 HDMI Matrix LR Coax Audio 4K@60 ARC.p...
