Introdução

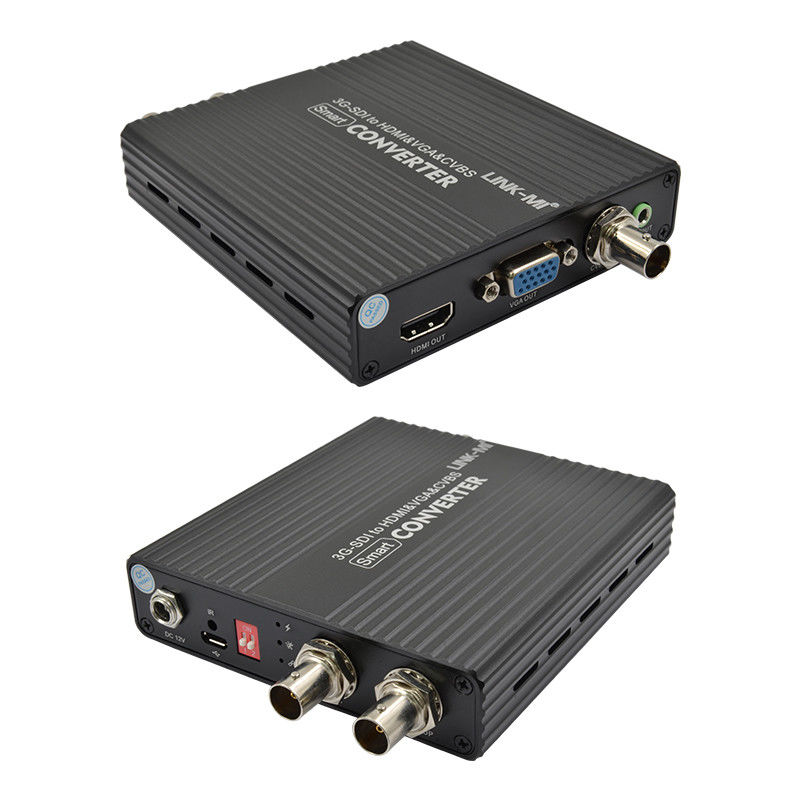

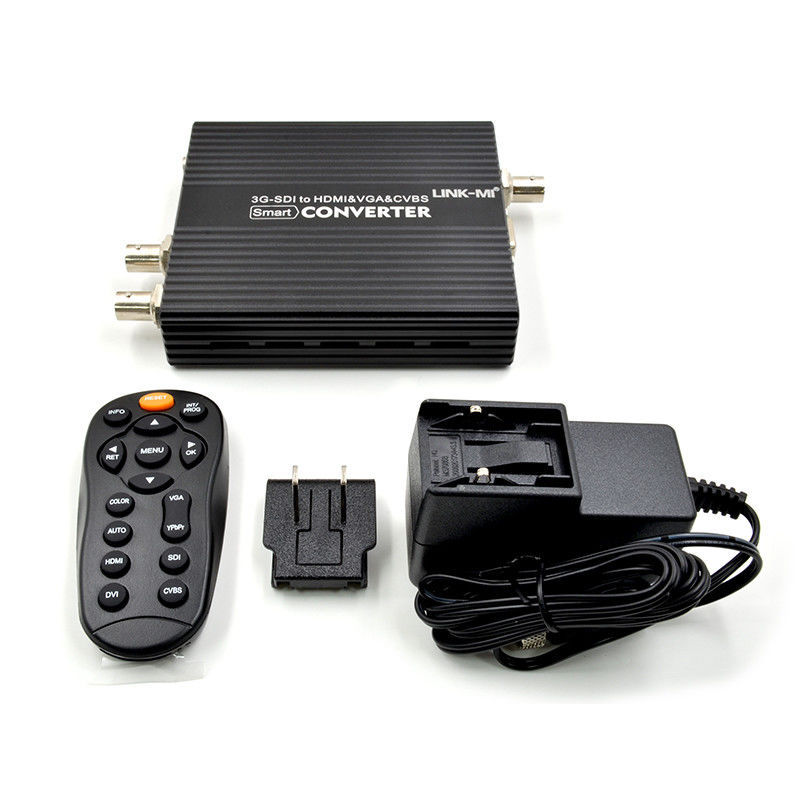

O LINK-MI LM-SC5810P SD/HD/3G SDI-HDMI&VGA&CVBS é um conversor de vídeo de alta qualidade e alto desempenho, compatível com o sinal SD/HD/3G SDI,que construído em equalizador de cabo de alto desempenho, suportar a distância de transmissão de sinais HD-SDI até 200 m, sinais 3G-SDI até 120 metros [Nota: Cumprir os padrões de cabo Belden 1694A, indicadores de sinal padrão SDI].
Características
1. Suporte a resolução de todos os tipos de SDI
2. SMPTE 425M (nível A e nível B), SMPTE424M, SMPTE292M, SMPTE259M-C
3Carregar um canal de sinal SDI para fora.
4. Suporte para interface de operação do menu OSD
5. Detecte automaticamente a informação HDMI EDID HDMI melhor modo adaptativo
6. Suporta todos os formatos de conversão assimétrica
7O sinal perdeu o aviso da tela azul.
8. O formato de saída VGA pode ser especificado em 720p/1080p
9Incorpore automaticamente o sinal de áudio SDI no sinal HDMI.
10. Formato de saída selecionável pelo utilizador (HDMI e VGA e AV)
11. Adaptação inteligente de PAL / NTSC
Especificações
| Marca |
LINK-MI |
|
Número do modelo.
|
LM-SC5810P
|
| Materiais |
Metal |
| Cores |
Negro |
| Aplicação |
Convertendo SD/HD/3G SDI para HDMI |
| Interface de entrada |
1*BNC SDI |
| Tipo de sinal de entrada |
SD-SDI (270Mbps); HD-SDI (1,485Gbps); 3G-SI (2,97Gbps) |
| Formato de entrada |
525i @ 59.94" 625i @ 50; 720p @ 23.98/24/25/29.97/30/50/59.94/60; 1080i @ 50/59.94/60; 1080p @ 23.98/24/.25/29.97/30/50/59.94/60 |
| Faixa de sinal SDI |
0.8V P-P |
| Impedância SDI |
De potência não superior a 50 W |
| Tipo de acoplamento SDI |
Acoplamento AC
|
| Jitter de sinal SDI (valor típico) |
O SDI-SD<= 0,1UI; HD-SDI<= 0,2UI; 3G-SDI<= 0,4UI |
| Max. comprimento do eixo de entrada |
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
Nota: a distância de transmissão acima para diferentes especificações do cabo, os resultados dos ensaios serão diferentes
|
| Interface de saída de loop SDI |
1*BNC SDI |
| Interface de saída HDMI/DVI |
1* HDMI |
| Interface de saída AV (CVBS) |
1* BNC |
| Interface de saída VGA |
1* VGA |
| Dimensão (L*W*H) |
154*119*36 mm |
|
Fornecimento de energia
|
5-24V DC
|
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

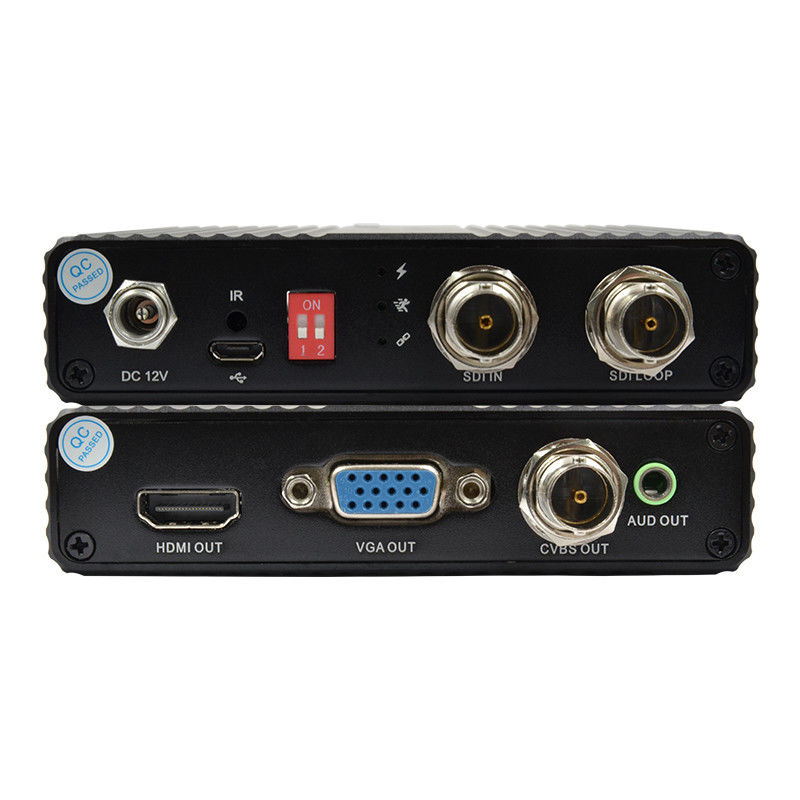

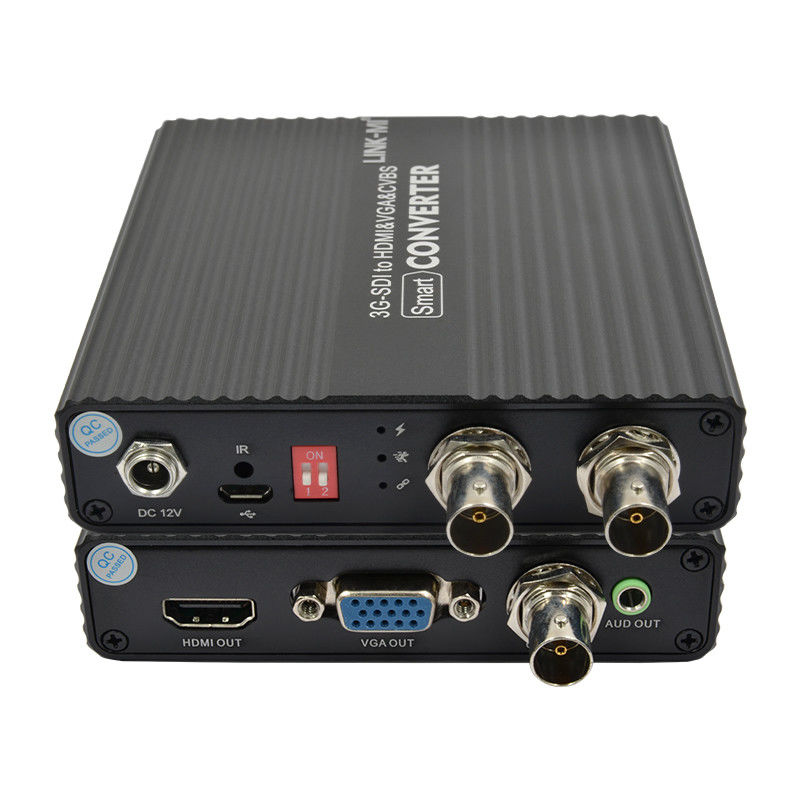

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-SC5810P SDI-HDMI & VGA & CVBS Manual de usuário de conversor...
