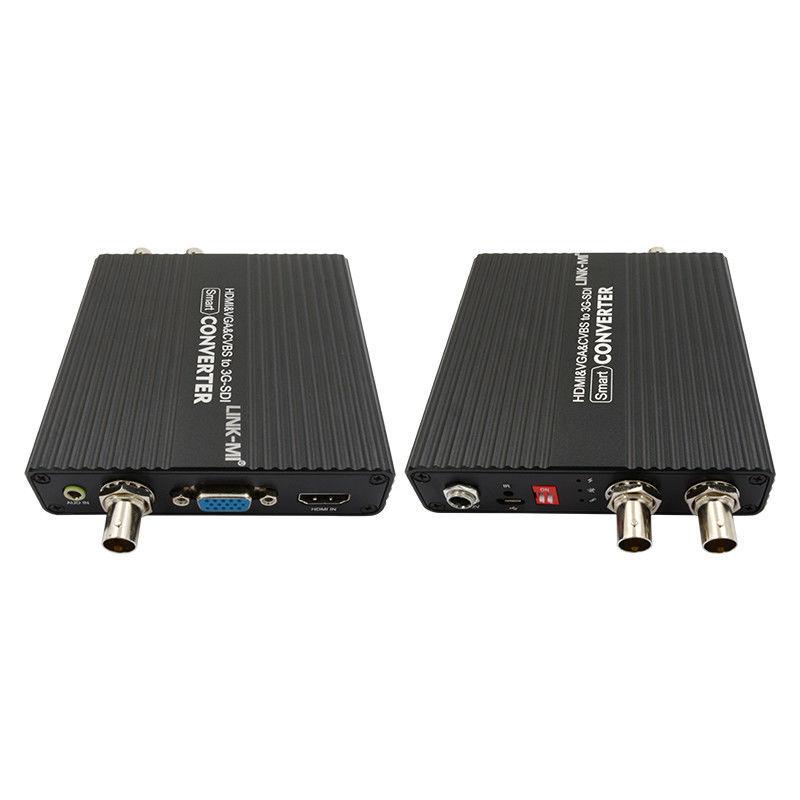

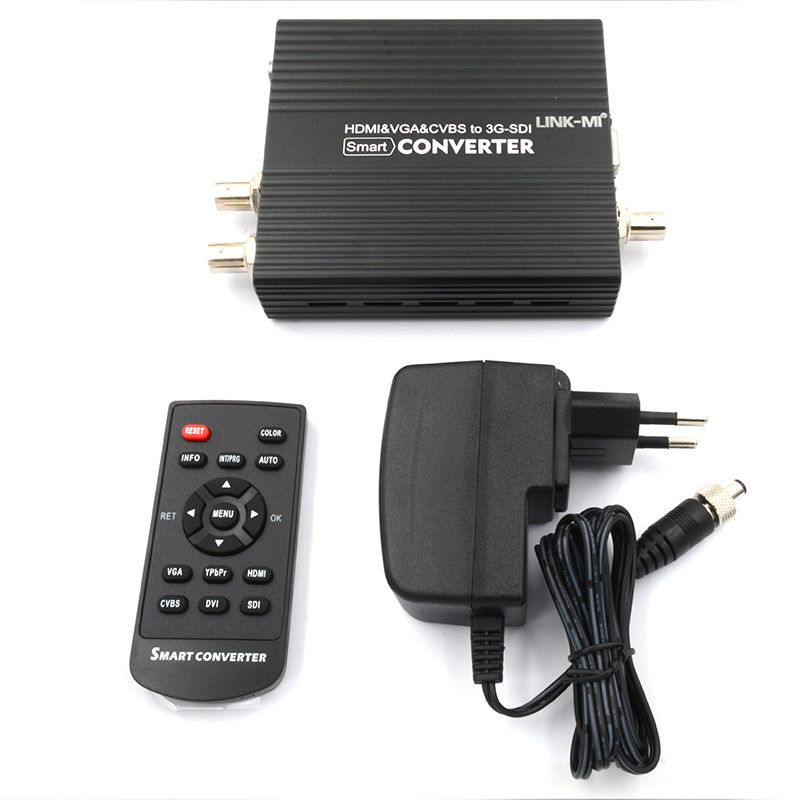

HDMI&VGA&Conversor de vídeo multifunção CVBS para 3G SDI
Introdução
O LINK-MI LM-SC5325 HDMI&VGA&CVBS-SD/HD/3G SDI é um conversor de vídeo de alta qualidade e alto desempenho.1, suportando entrada de sinal HDMI, VGA e CVBS e compatível com sinal SD / HD / 3G SDI.
qualidade de transmissão, enquanto isso, suportando distância de transmissão de até 200m HD-SDI, sinais 3G-SDI até 120 metros [Nota: Atende aos padrões de cabo Belden 1694A, SDI
A diferença dos produtos de conversão tradicionais no mercado atual, o nosso conversor com um chip de processamento de conversão de imagem profissional, em primeiro lugar, ele irá processar
Suporta processamento de melhoria de imagem, desinterlaçamento e redução de ruído
(opcional), conversão inteligente de resolução e conversão de taxa de quadros, ajuste ajustável da saturação/luminosidade/ratio de contraste, através de escalagem automática e conversão da taxa de quadros,Conversão de qualquer formato de vídeo para sinal SD/HD/3G-SDI padrão, compatível com os sinais comuns HDMI, VGA e CVBS.
Características
1. Suporte a resolução de todos os tipos de SDI
2. SMPTE 425M (nível A e B), SMPTE424M, SMPTE292M, SMPTE259M-C
3Leva o sinal SDI de 2 canais.
4. Suporte para interface de operação do menu OSD
5. Detecte automaticamente a informação HDMI EDID melhor modo adaptativo
6. Suporte a conversão assimétrica de todos os formatos
7O sinal perdeu o aviso da tela azul.
8. O formato de entrada VGA pode ser especificado em 720p/1080p
9. Incorpore automaticamente sinal de áudio HDMI para sinal SDI
10. Formato de entrada selecionável pelo utilizador
Especificações
|
Modelo
|
HDMI & VGA & AV para SD/HD/3G-SDI
|
| Entrada HDMI |
1xHDMI
|
|
Entrada VGA
|
1xVGA
|
|
Input AV (CVBS)
|
1xBNC-F
|
|
Tipo de sinal de entrada
|
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)
|
| Formatação de entrada suportada |
SD:525i@ 59.94Hz,625i@ 50Hz HD:720p@ 23.98Hz/ 24Hz/ 25Hz/ 29.97Hz/ 30Hz 720p@ 50Hz/ 59.94Hz/ 60Hz1080i@ 50Hz/59.94Hz/ 60Hz1080p@ 23.98Hz/ 24Hz/ 25Hz/ 29.97Hz/ 30Hz 3G:1080p@ 50Hz/ 59.94Hz/ 60Hz |
|
Faixa de sinal SDI
|
0.8Vp-p
|
|
Impedância SDI
|
75 ohms
|
|
Tipo de acoplamento SDI
|
Acoplamento AC
|
|
Max. comprimento do coaxal de saída
|
Belden1694A
A partir de 1 de janeiro de 2016, o número de veículos de transporte de passageiros deve ser igual ou superior a:
3G-SDI 140m/450ft
|
|
Interface de saída SDI
|
2xBNC SDI
|
|
Largura de banda de frequência
|
165 MHz/até padrão com HDCP HDMI1.3
|
|
Fornecimento de energia
|
5V~24VDC
|
|
Consumo de energia
|
3-6 watts
|
|
Temperatura de funcionamento
|
-10°C-60°C/14°F- 140°F.
|
|
Temperatura de armazenamento
|
-30°C-70°C/-22°F-158°F
|
|
Umidade relativa
|
20-90% RH ((Não condensado)
|
|
Dimensão
|
158 × 120 × 36 mm /6,22 × 4,72 × 1,42 polegadas
|
|
Peso
|
300 g
|
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

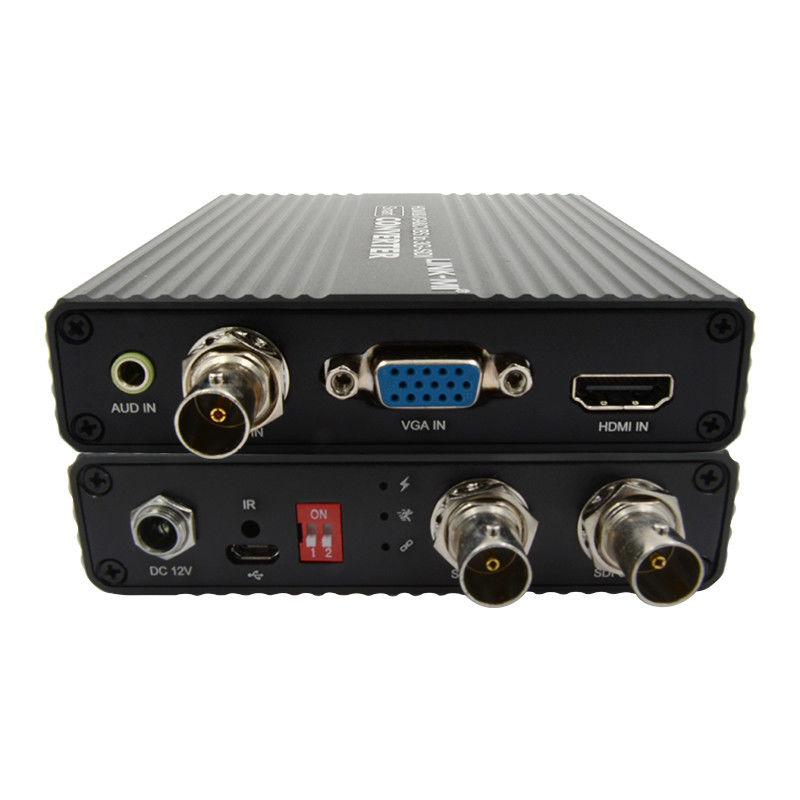

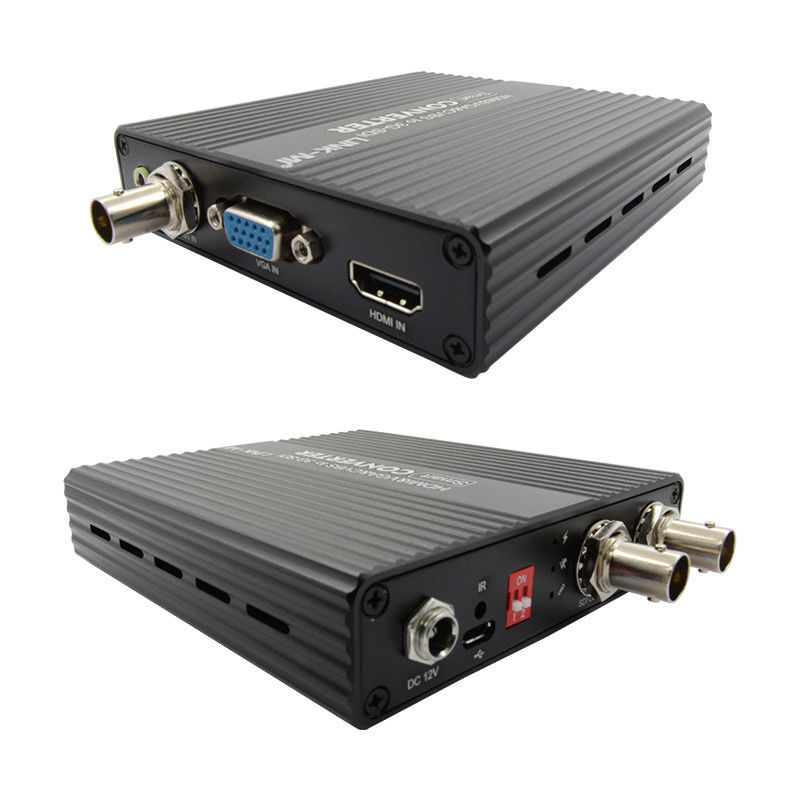

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-SC5325 HDMI&VGA&CVBS para conversor SDI (Novo).pdf...
