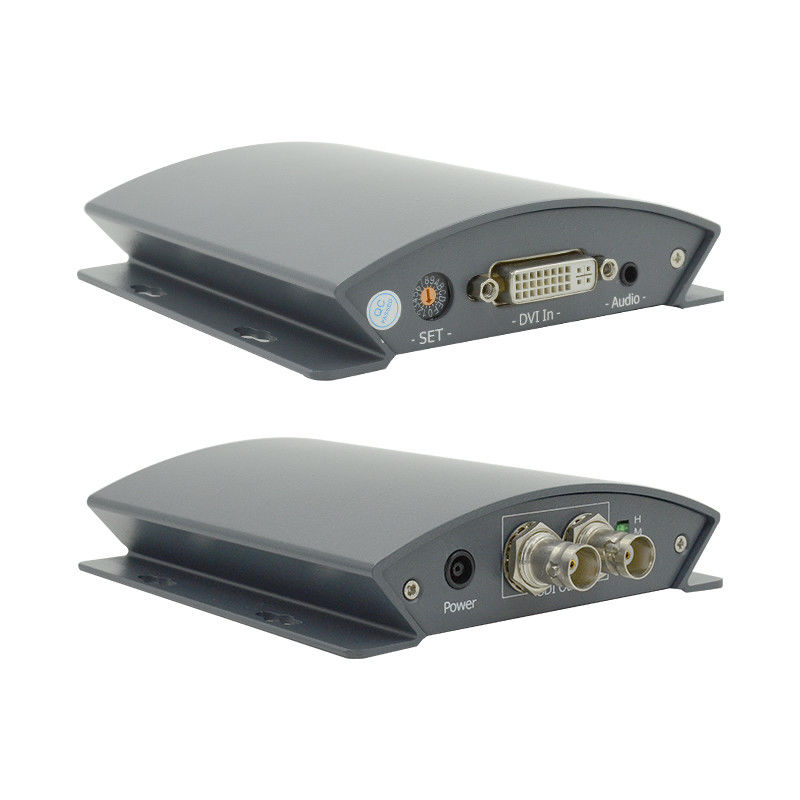

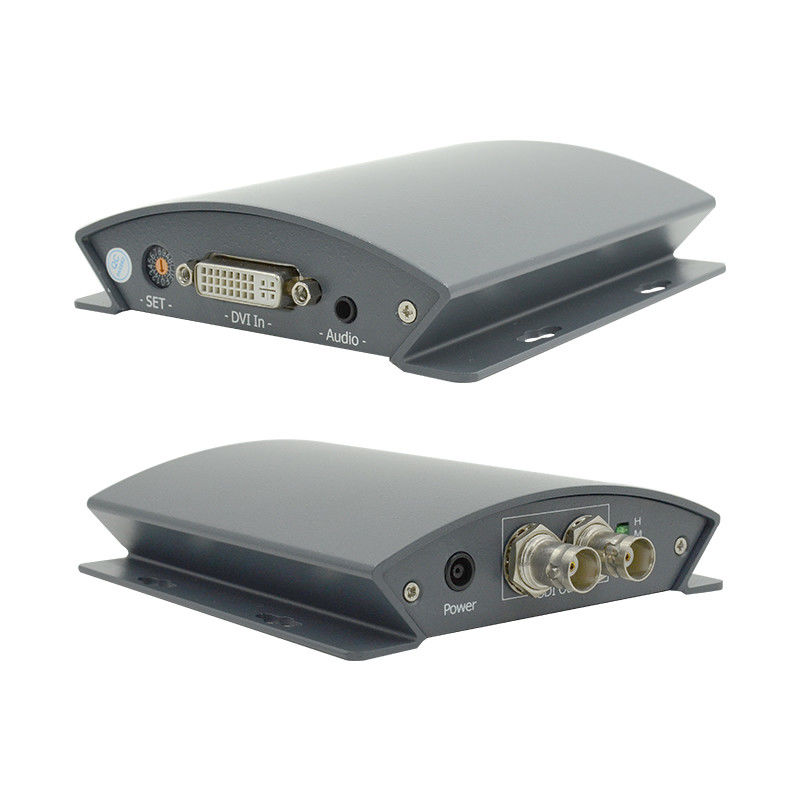

HD Video DVI para BNC SDI Converter
Introdução
O LINK-MI HD Video Converter é um dispositivo para converter sinal DVI em sinal 3G/HD/SD SDI.Ao mesmo tempo, o LM-PDS01 suporta um sinal de áudio estéreo analógico externo incorporado no sinal 3G/HD/SD-SDI.
Características
1Entrada de sinal DVI padrão VESA
2Opcional saída de sinal SDI 3G / HD / SD
3. Opcional saída 1080P/1080I/720P/480I/576I/1080PSF
4. DVI sinal de entrada adaptável
5. Suporte DVI sinal de áudio estéreo analógico externo incorporado no sinal SDI
6. SDI configurar saída de "frequência"
7. SDI configurar saída de "frequência fixa"
8. As características especiais podem ser personalizadas
Especificações
| Nome |
HD Video DVI para BNC SDI Converter |
| Número do modelo. |
LM-PDS01 |
| Entrada DVI |
Sinalização |
SIGNAL DVI padrão VESA |
| Conector |
DVI-I |
| Amplitude do sinal |
800 mV ± 10% (75 R) |
| Impedância |
100Ω |
| Entrada de áudio analógica |
Sinais de entrada |
Áudio estéreo analógico |
| Amostra digital |
48K |
| Impedância |
16Ω |
| Conector |
Fones de ouvido |
| Output SDI |
Sinais de saída |
3G/HD/SD sinal SDI |
| Taxa de código |
270 Mbps~2.97 Gbps |
| Impedância |
75Ω |
| Amplitude do sinal |
800 mV ± 10% |
| Conector |
BNC (norma IEC 169-8) |
| Parâmetros gerais |
Fornecimento de energia |
DC 5-12V |
| Potência |
< 2W |
| Dimensão ((L*W*H) |
141*102*30 mm |
| Controle |
Interruptor DIP |
| Peso líquido |
00,3 kg |
| Intervalo de temperatura de funcionamento |
0-50°C |
| Intervalo de temperatura de armazenamento |
-20 a 75°C |
| Intervalo de umidade de funcionamento |
20 a 70% RH |
| Intervalo de umidade de armazenamento |
0-90%RH |
Diagrama de ligação

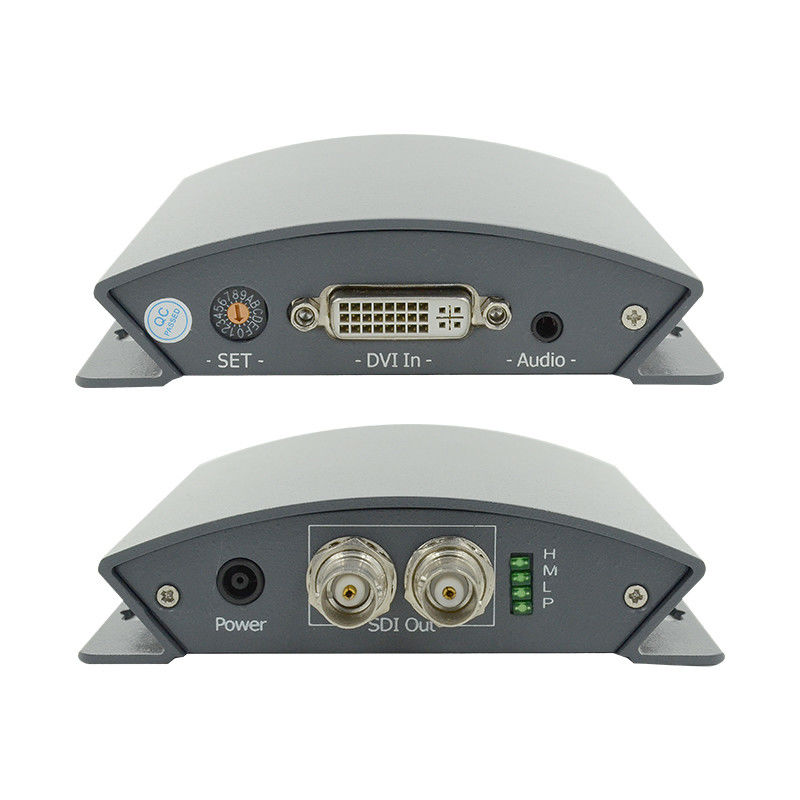

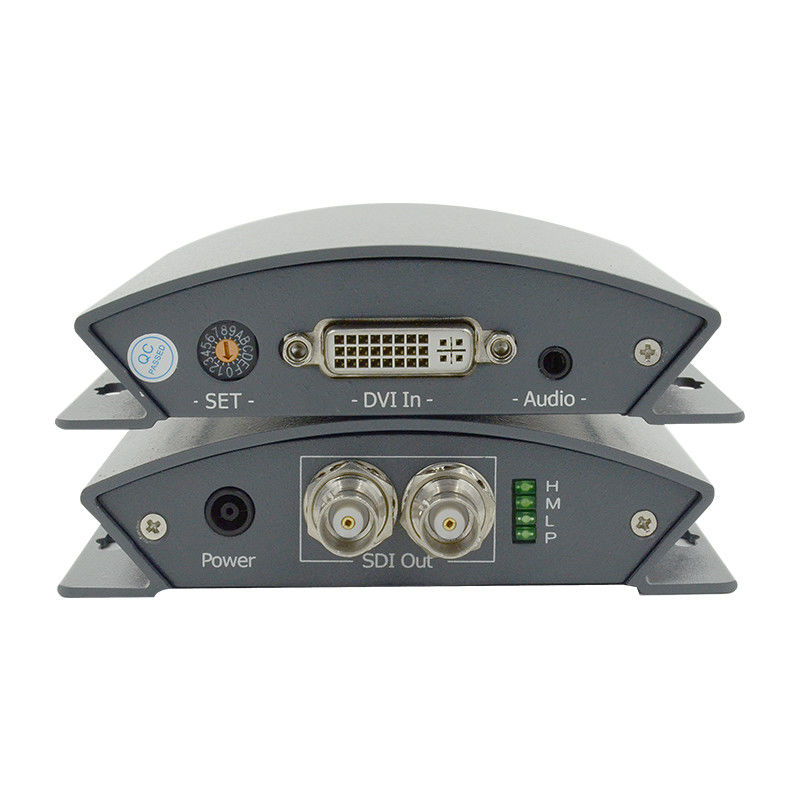

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-PDS01 DVI para SD_HD_3G SDI Converter.pdf
