Conversor de vídeo CVBS para SDI HD profissional
Introdução
Este conversor de vídeo HD, Ele suporta a conversão de sinal CVBS para sinal 3G/HD/SD SDI. O dispositivo Receptor CVBS integrado e codificador 3G/HD/SD-SDI, facilmente convertido sinal CVBS para sinal 3G/HD/SD-SDI.Entretanto..., PD6341 suporta entrada externa sinal de áudio analógico pode ser incorporado no sinal SDI. Além disso, PD6341 também suporta a função "Converter taxa de quadros",pode converter sinais CVBS de resolução diferente para uma saída de sinal SDI de resolução fixaO ajuste de resolução de saída utiliza um interruptor de codificação digital, fácil de operar.
Características
1. entrada de sinal CVBS padrão
2Opcional saída de sinal SDI 3G / HD / SD
3Opcional 1080P / 1080I / 720P / 480I / 576I resolução comum
4Opcional 1080PSF / 720P 30/25/24 resolução especial
5. CVBS sinal de entrada adaptativo
6. Suporte a sinais de áudio estéreo analógicos externos incorporados no sinal SDI
7. SDI pode ser definido para saída "frequência"
8. SDI pode ser definido para saída de "frequência fixa"
9As características especiais podem ser personalizadas.
Especificações
| Nome |
CVBS para SDI HD Video Converter |
| Número do modelo. |
LM-PCS01 |
| Entrada de vídeo do CVBS |
Sinalização |
Signal CVBS padrão |
| SMPTE |
27M |
| Conector |
BNC |
| Amplitude do sinal |
800mv ± 10% (75 Ω) |
| Impedância |
75Ω |
| Entrada de áudio analógica |
Sinais de entrada |
Áudio estéreo analógico |
| Amostragem digital |
48K |
| Impedância |
16Ω |
| Conector |
Fones de ouvido |
| Saída de vídeo SDI |
Sinais de saída |
SDI HD sinal de vídeo digital serial |
| Conector |
BNC (norma IEC 169-8) |
| Amplitude do sinal |
800 mv ± 10% |
| Impedância |
75Ω |
| Parâmetros gerais |
Fornecimento de energia |
DC 5-12V |
| Potência |
< 2W |
| Dimensão ((L*W*H) |
141*102*30 mm |
| Controle |
Interruptor DIP |
| Peso líquido |
00,3 kg |
| Intervalo de temperatura de funcionamento |
0-50°C |
| Intervalo de temperatura de armazenamento |
-20 a 75°C |
| Intervalo de umidade de funcionamento |
20 a 70% RH |
| Intervalo de umidade de armazenamento |
0-90%RH |
Diagrama de ligação

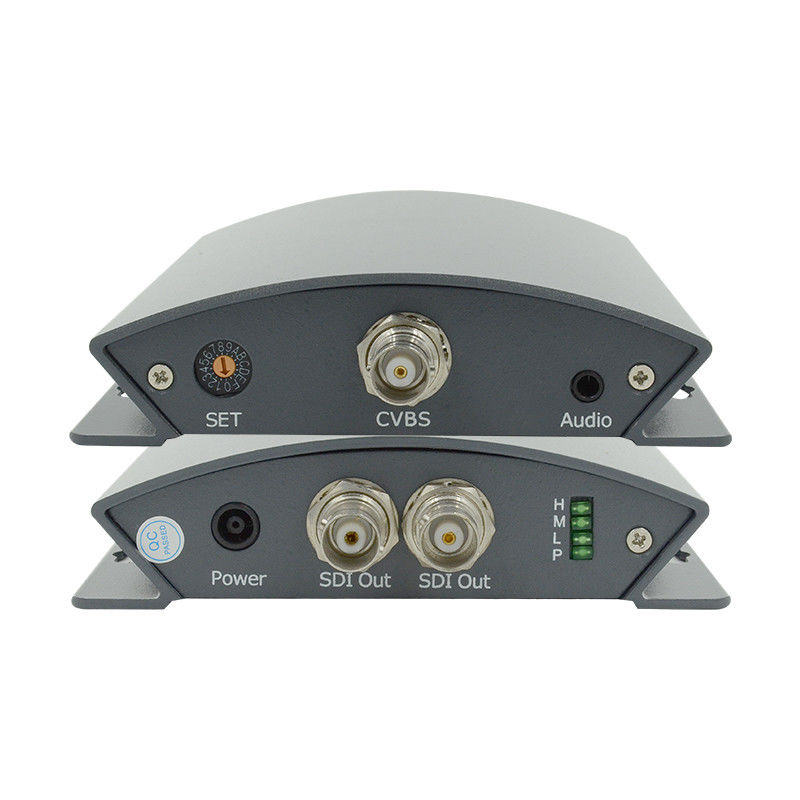

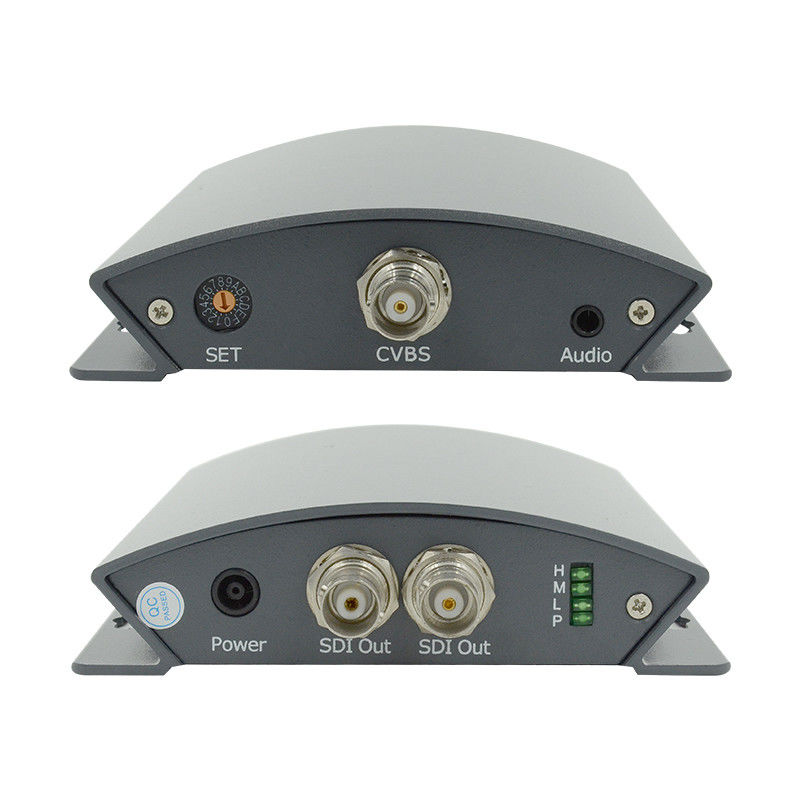

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-PCS01 CVBS para conversor SDI -NEW.pdf
