Conversor de vídeo Pro YPbPr para SDI HD
Introdução
LINK-MI LM-PYS01 HD conversor de vídeo, suporte entrada de sinal YPbPr e saída de sinal SDI 3G / HD / SD. Este dispositivo integra receptores YPbPr e 3G / HD / SD-SDI codificador,converter o sinal YPbPr em sinais 3G / HD / SD-SDI. Simultaneamente, o LM-PYS01 suporta o sinal de áudio estéreo analógico externo incorporado no sinal SDI. Além disso, o LM-PYS01 também suporta a função de "conversão de frequência",Os sinais YPbPr podem ser inseridos "convertidos" em sinal SDI de saída resolução fixa e conversor SD 480I / 576I "conversão para cima" para HD SDI. Você também pode "transformar sob" HD 1080P / 720P / 1080I para saída SD SDI, opcional trim ou tempo extra "down convertido" bordas pretas.fácil de operar.
Características
1Entrada de sinal YPbPr padrão
2Opcional saída de sinal SDI 3G / HD / SD
3Opcional 1080P / 1080I / 720P / 480I / 576I resolução comum
4Opcional 1080PSF / 720P 30/25/24 resolução especial
5. Opcional "down convertido" acabamento ou adicionar bordas pretas
6. YPbPr sinal de entrada adaptativo
7. Suporte a sinais de áudio estéreo analógicos externos incorporados no sinal SDI
8. SDI configurar saída de "frequência"
9. SDI configurar saída de "frequência fixa"
10As características especiais podem ser personalizadas.
Especificações
| Nome |
Conversor de vídeo HD YPbPr para SDI |
| Número do modelo. |
LM-PYS01 |
| Introdução YPbPr |
Sinalização |
Padrão YPbPr |
| Conector |
BNC |
| SMPTE |
27M |
| Amplitude do sinal |
800mv ± 10% (75 Ω) |
| Impedância |
75Ω |
| Saída de áudio analógica |
Sinais de saída |
Áudio estéreo analógico |
| Impedância |
16Ω |
| Conector |
Fones de ouvido |
| Output SDI |
Sinais de saída |
Signalização SDI |
| Conector |
BNC (norma IEC 169-8) |
| Amplitude do sinal |
800mv ± 10% (75 Ω) |
| Impedância |
175Ω |
| Parâmetros gerais |
Fornecimento de energia |
DC 5-12V |
| Potência |
< 2W |
| Dimensão ((L*W*H) |
141*102*30 mm |
| Controle |
Interruptor DIP |
| Peso líquido |
00,3 kg |
| Intervalo de temperatura de funcionamento |
0-50°C |
| Intervalo de temperatura de armazenamento |
-20 a 75°C |
| Intervalo de umidade de funcionamento |
20 a 70% RH |
| Intervalo de umidade de armazenamento |
0-90%RH |
Diagrama de ligação

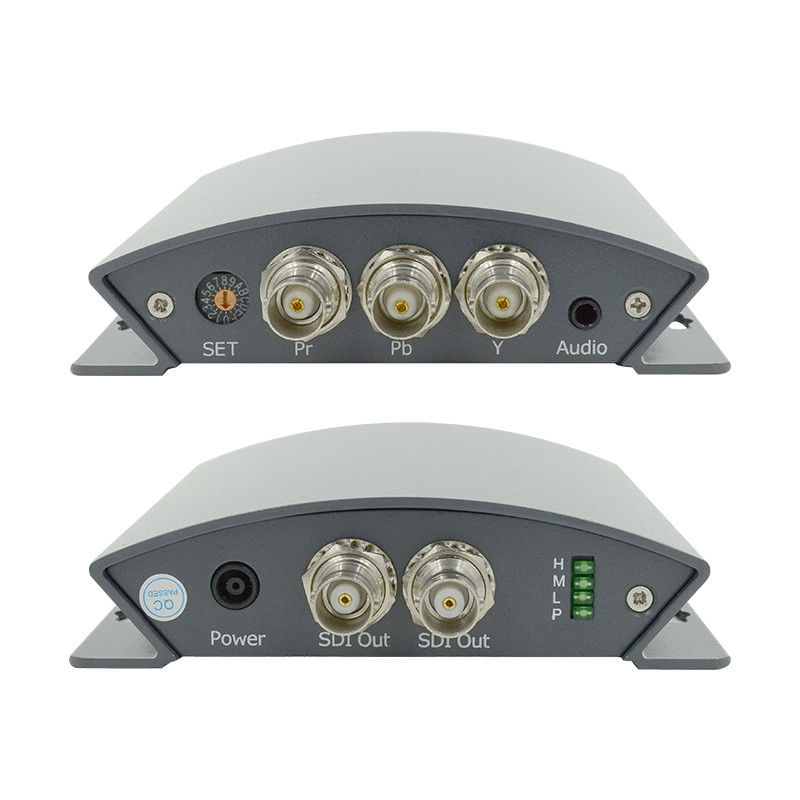

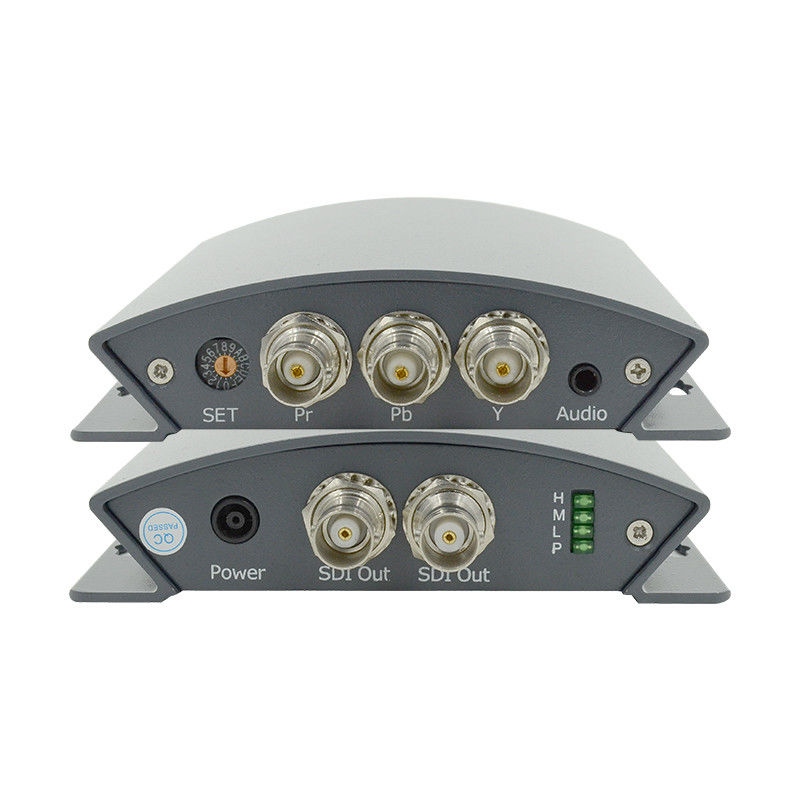

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-PYS01 YPbPr para conversor SDI com áudio _02.pdf...
