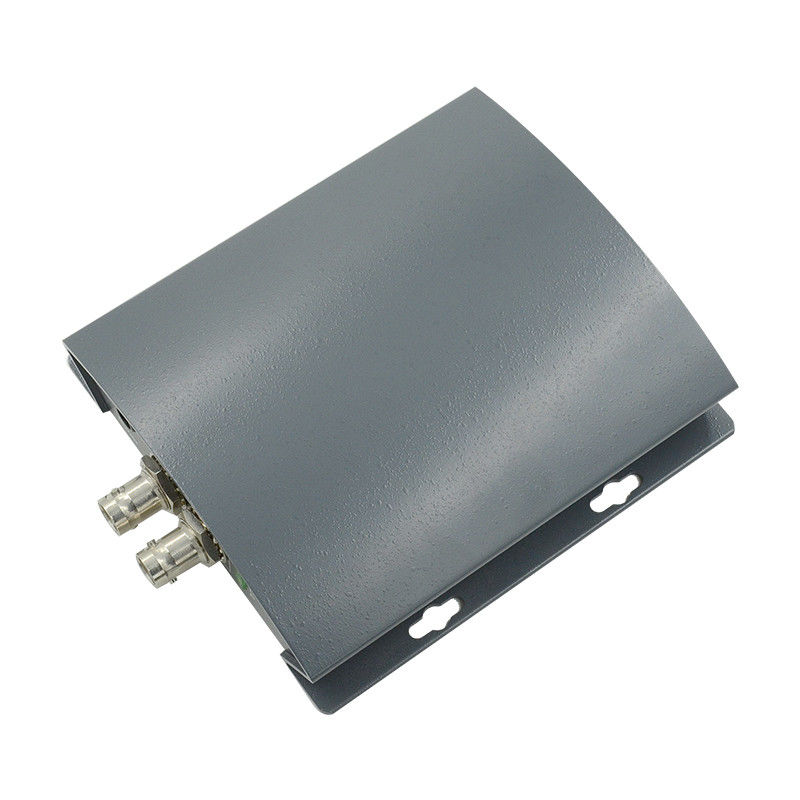

Conversor Pro VGA para SDI
Introdução
LINK-MI LM-PVS01 Pro VGA para conversor SDI, um dispositivo que pode converter sinal VGA para sinal SDI 3G/HD/SD, receptor VGA integrado e codificador SDI 3G/HD/SD.LM-PVS01 Pro VGA para conversor SDI pode incorporar áudio analógico externo estéreo para sinal SDI 3G / HD / SD e suporta a função de conversão de frequênciaA resolução de saída pode ser escolhida pelo DIP Switch, fácil de usar.
Características
1Entrada de sinal VGA padrão VESA
2. Saída de sinal SDI 3G/HD/SD
3. Formato de saída de vídeo de alta resolução 1080p/1080i/720p/480i/576i/1080psf
4. VGA sinal de entrada adaptativamente
5. Suporta áudio estéreo analógico externo incorporado ao sinal SDI
6. O SDI pode ser definido como a função de conversão de frequência
7. SDI pode ser definido como saída de frequência fixa
8Função especial pode ser personalizada
Especificações
| Tipo de produto |
Conversor Pro VGA para SDI |
| Número do modelo. |
LM-PVS01 |
| Entrada VGA |
Sinais de entrada |
SIGNAL VGA padrão VESA |
| Conector |
DB-15 |
| Amplitude do sinal |
800 mV±10% ((75R) |
| Impedância |
75Ω |
| Entrada de áudio analógica |
Sinais de entrada |
Áudio estéreo analógico |
| Amostragem digital |
48K |
| Impedância |
16Ω |
| Conector |
Fones de ouvido |
| Output SDI |
Sinais de saída |
3G/HD/SD SDI |
| SMPTE |
270 Mbps-2.97 Gbps |
| Amplitude do sinal |
800 mV ± 10% |
| Impedância |
75Ω |
| Conector |
BNC (norma IEC 169-8) |
| Parâmetros gerais |
Fornecimento de energia |
DC 5-12V |
| Consumo de energia |
< 2W |
| Dimensão (LxWxH) |
141x102x30 mm |
| Controle |
Interruptor DIP |
| Peso |
00,3 kg |
| Intervalo de temperatura de funcionamento |
0-50°C |
| Intervalo de temperatura de armazenamento |
-20 a 75°C |
| Intervalo de umidade de funcionamento |
20 a 70% RH |
| Intervalo de umidade de armazenamento |
0-90%RH |
Diagrama de ligação

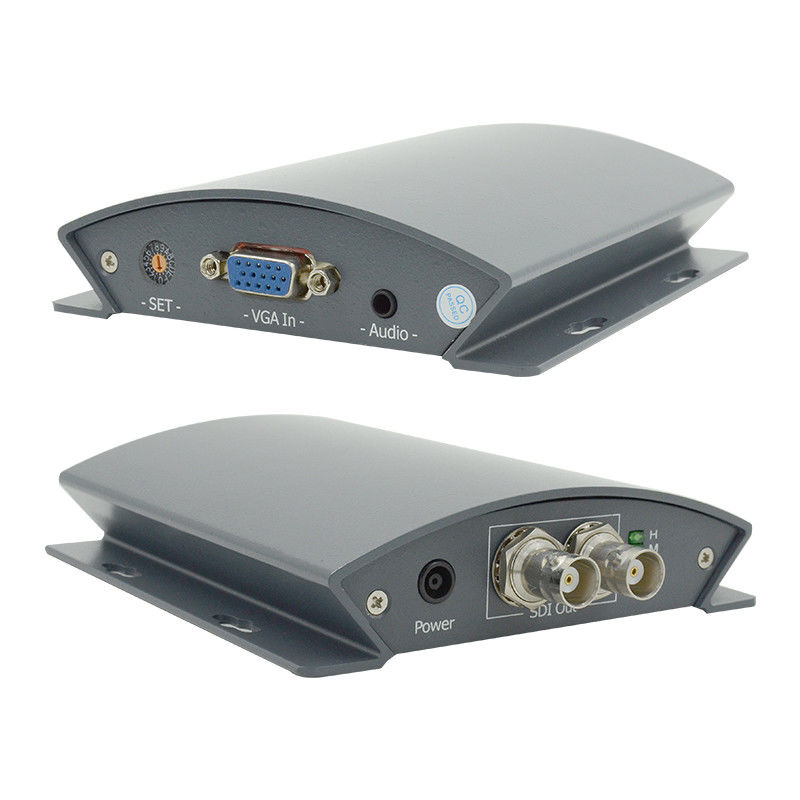

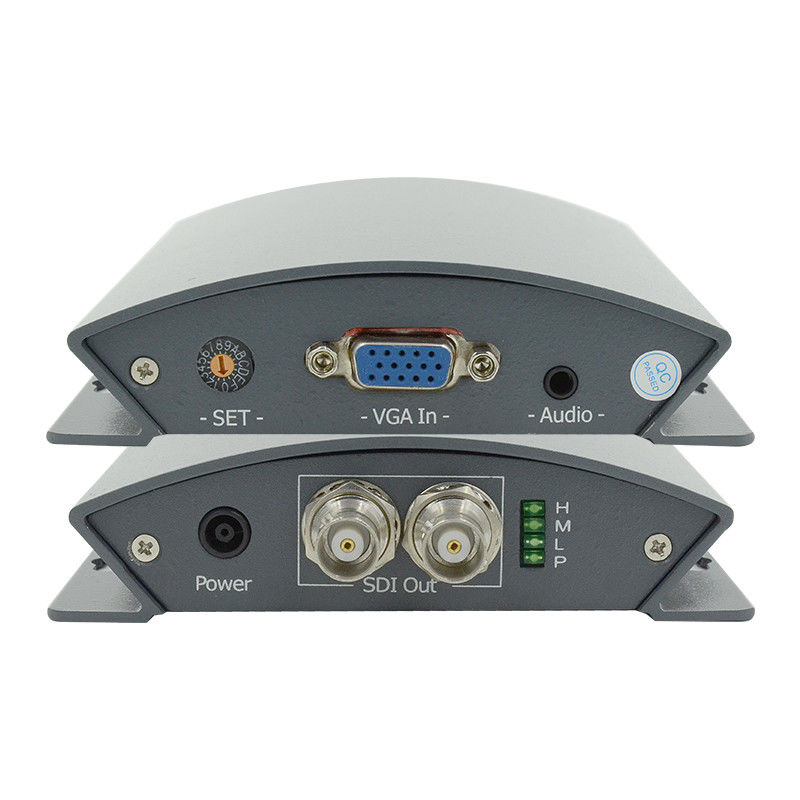

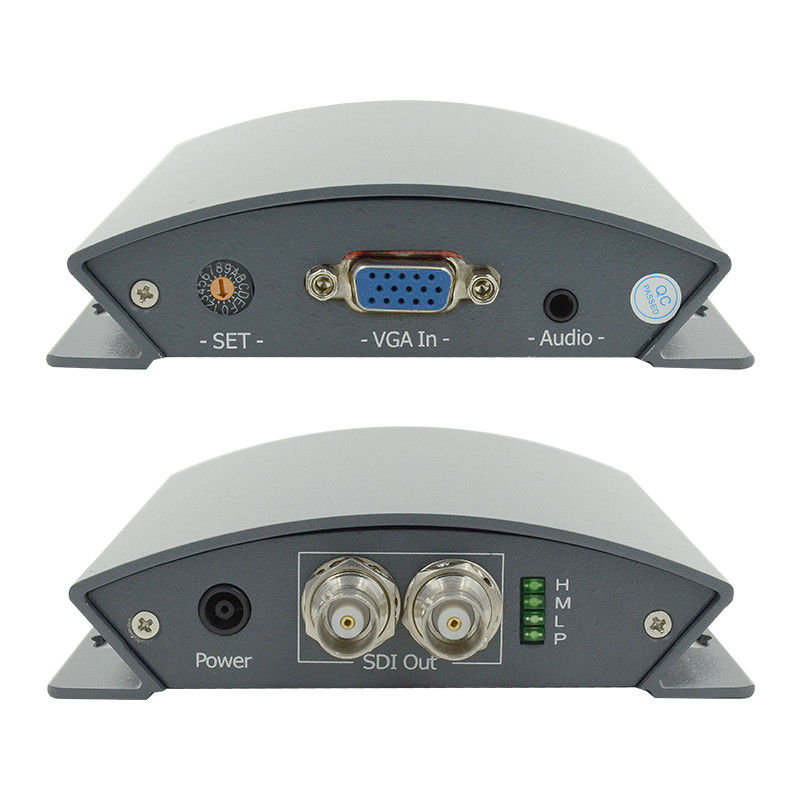

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-PVS01 Pro VGA para SDI Converter.pdf
