Conversor BNC SDI para YPbPr
Introdução
O LINK-MI LM-PSY01 BNC SDI to YPbPr Converter é um dispositivo para converter o sinal 3G/HD/SD-SDI em sinal YPbPr, baseado na tecnologia LINK-MI de terceira geração.Integra receptores 3G/HD/SD-SDI e codificador YPbPr, pode converter o sinal 3G/HD/SD-SDI para a saída de vídeo do componente. Ao mesmo tempo, o LM-PSY01 BNC SDI para YPbPr Converter também pode suportar áudio desintegrado do sinal 3G/HD/SD SDI,saída para as portas analógicas. LM-PSY01 BNC SDI para YPbPr Coverter função integrada de conversão para cima e para baixo, com entrada de sinal SDI adaptativa. A resolução de saída pode ser alterada livremente.Conversão para baixo pode selecionar corte esquerda/direita ou cima/baixo com pretoTambém pode suportar saída em tela cheia.
Características
1Baseado na tecnologia LINK-MI de terceira geração
2Suporta entrada de sinal SDI 3G/HD/SD
3Suporta saída de circuito de sinal SDI 3G/HD/SD
4Suporta formato de vídeo 1080p/1080i/720p/480i/576i
5Suporta 1080PSF/ 720P 30/25/24Hz
6. saída SD/HD YPbPr
7. Suporte de função de conversão para cima e para baixo
8. Selecione 3 tipos de modo livremente sob conversão para baixo
9. Adaptativo sinal de entrada SDI
10. Áudio desintegrado do sinal de entrada SDI
11. Suporta saída de áudio estéreo analógico
12Pode ser disfarçado.
Especificações
| Nome |
Conversor BNC SDI para YPbPr |
| Número do modelo. |
LM-PSY01 |
|
SDI Input / Output
|
Sinalização |
3G/HD/SD SDI |
| Conector |
BNC (norma IEC 169-8) |
| SMPTE |
270 Mbps-2.97 Gbps |
| Amplitude do sinal |
800mv ± 10% (75 Ω) |
| Impedância |
75Ω |
|
Saída de áudio analógica
|
Sinais de saída |
Áudio estéreo analógico |
| Impedância |
16Ω |
| Conector |
Fones de ouvido |
|
Output YPbPr
|
Sinais de saída |
Sinal analógico YPbPr |
| Conector |
BNC (norma IEC 169-8) |
| Amplitude do sinal |
800mv ± 10% (75 Ω) |
| Impedância |
75Ω |
|
Parâmetros gerais
|
Fornecimento de energia |
DC 5-12V |
| Potência |
< 2W |
| Dimensão ((L*W*H) |
141*102*30 mm |
| Controle |
Interruptor DIP |
| Peso líquido |
00,3 kg |
| Intervalo de temperatura de funcionamento |
0-50°C ((não condensante) |
| Intervalo de temperatura de armazenamento |
-20 a 75°C |
| Intervalo de umidade de funcionamento |
20 a 70% RH |
| Intervalo de umidade de armazenamento |
0-90%RH |
Diagrama de ligação

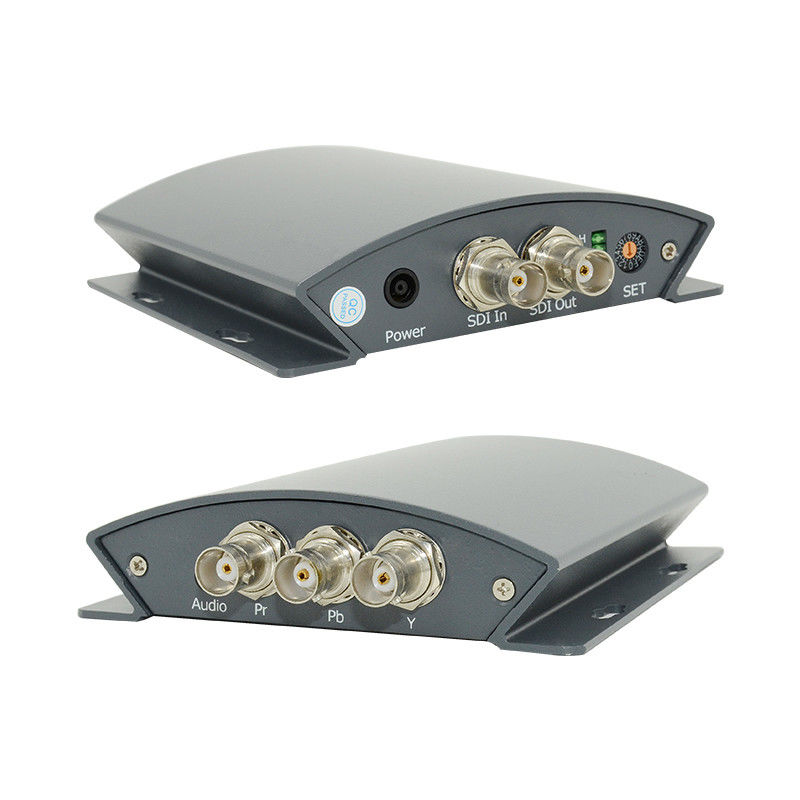

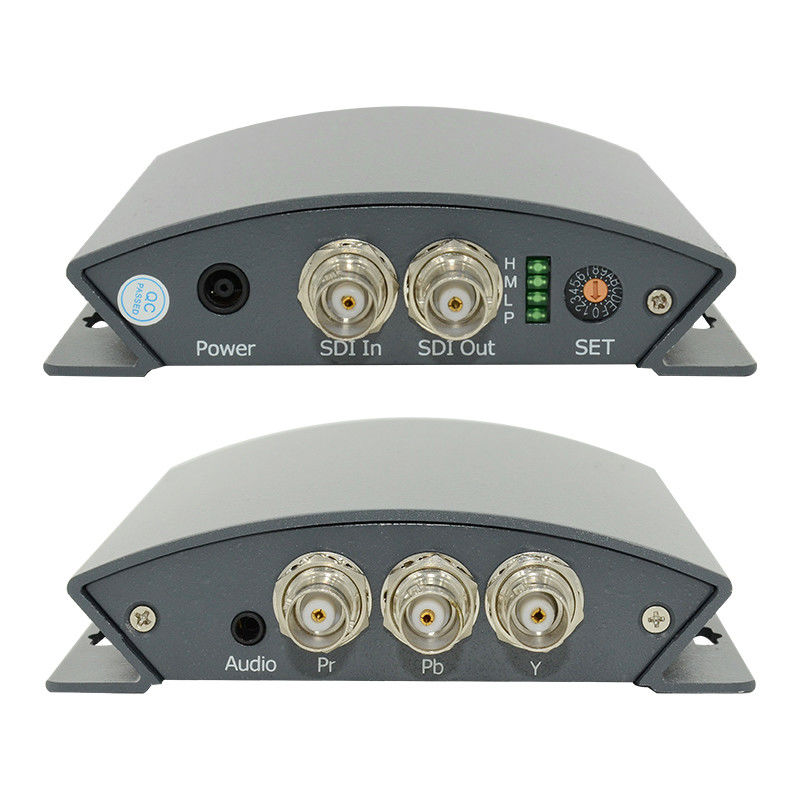

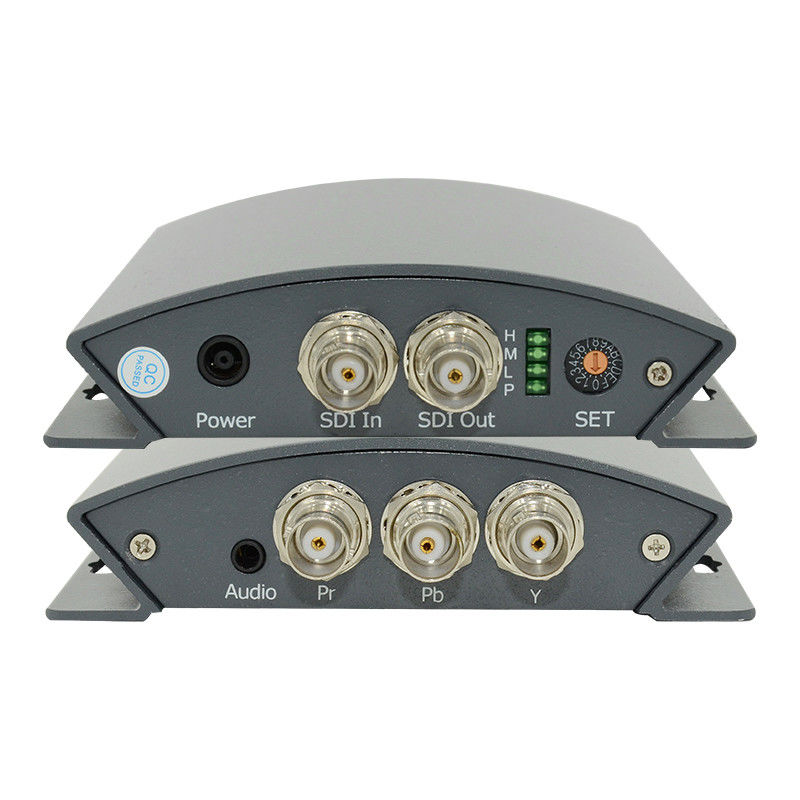

Descrição do painel
