AV/CVBS sinal suporta SDI para BNC Adaptador de conversão de vídeo
Introdução
LINK-MI LM-PSC01 AV/CVBS Signal Supports SDI to BNC Video Converter Adaptador é aplicado a 3G/HD/SD SDI Signal Converter Converter, integra FRCS (Frame Rate Conversion System),Receptores SDI e codificador CVBS, pode converter o sinal SDI 3G/HD/SD em vídeo CVBS composto.LM-PSC01 AV/CVBS Signal Suporta SDI para BNC Video Converter Adaptador suporta áudio desintegrado do sinal SDI 3G/HD/SD, saída para as portas analógicas.
Características
1. ApoiaEntrada de sinal SDI 3G/HD/SD
2. ApoiaOutput de circuito de sinal SDI 3G/HD/SD
3. Apoia1080p/1080i/720p/480i/576i Formato de vídeo
4. Apoia1080PSF/ 720P 30/25/24Hz
5.Saída do CVBS SD(Apoia PAL/NTSC)
6. Suporta a função de conversão para baixo
7. Down-Conversion têm três modos ( (Left/Right Cut, T/B Black, Point to Point Output) podem ser escolhidos
8. Signal de entrada SDI adaptável
9. Áudio desintegrado do sinal de entrada SDI
10.Suporta saída de áudio estéreo analógico
11. SDI Looping out e saída CVBS síncrona
12. Saída de barra de cores
13Pode ser disfarçado.
Especificações
| Nome |
Adaptador de conversão de vídeo SDI para BNC |
| Número do modelo. |
LM-PSC01 |
| SDI Input / Output |
Sinalização |
3G/HD/SD SDI |
| Conector |
BNC (norma IEC 169-8) |
| SMPTE |
270 Mbps-2.97 Gbps |
| Amplitude do sinal |
800mv ± 10% (75 Ω) |
| Impedância |
75Ω |
| Saída de áudio analógica |
Sinais de saída |
Áudio estéreo analógico |
| Impedância |
16Ω |
| Conector |
Fones de ouvido |
| Produção CVBS |
Sinais de saída |
Sinais CVBS analógicos |
| Conector |
BNC (norma IEC 169-8) |
| Amplitude do sinal |
800mv ± 10% (75 Ω) |
| Impedância |
75Ω |
| Parâmetros gerais |
Fornecimento de energia |
DC 5-12V |
| Potência |
< 2W |
| Dimensão ((L*W*H) |
141*102*30 mm |
| Controle |
Interruptor DIP |
| Peso líquido |
00,3 kg |
| Intervalo de temperatura de funcionamento |
0-50°C |
| Intervalo de temperatura de armazenamento |
-20 a 75°C |
| Intervalo de umidade de funcionamento |
20 a 70% RH |
| Intervalo de umidade de armazenamento |
0-90%RH |
Diagrama de ligação

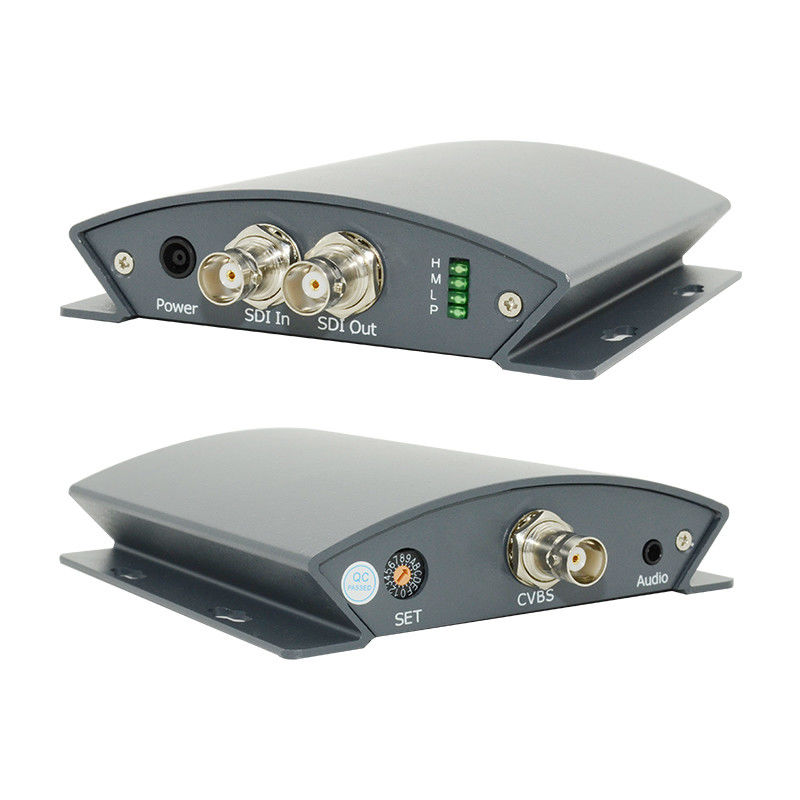

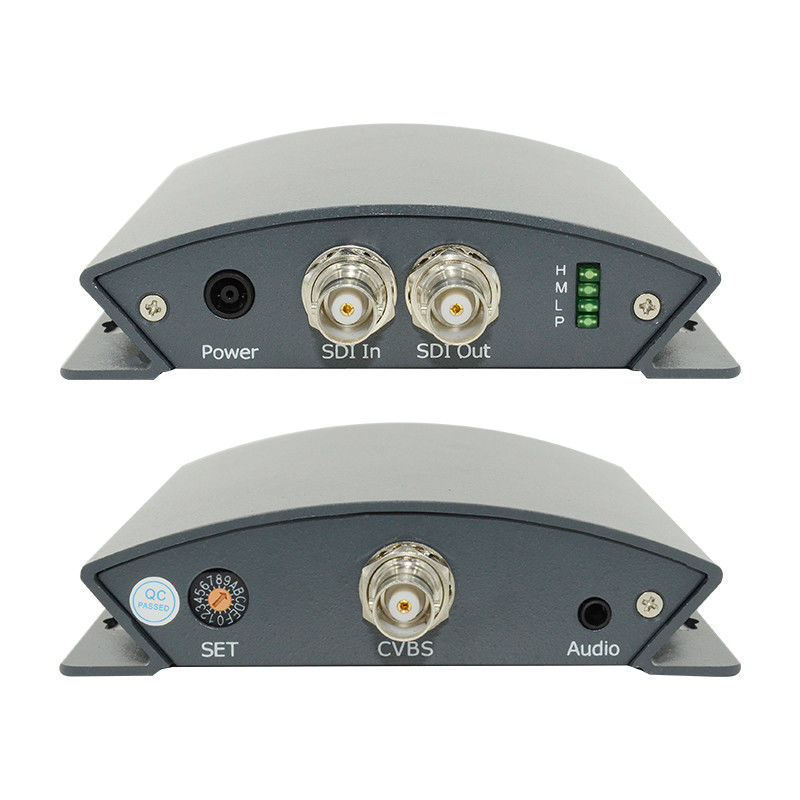

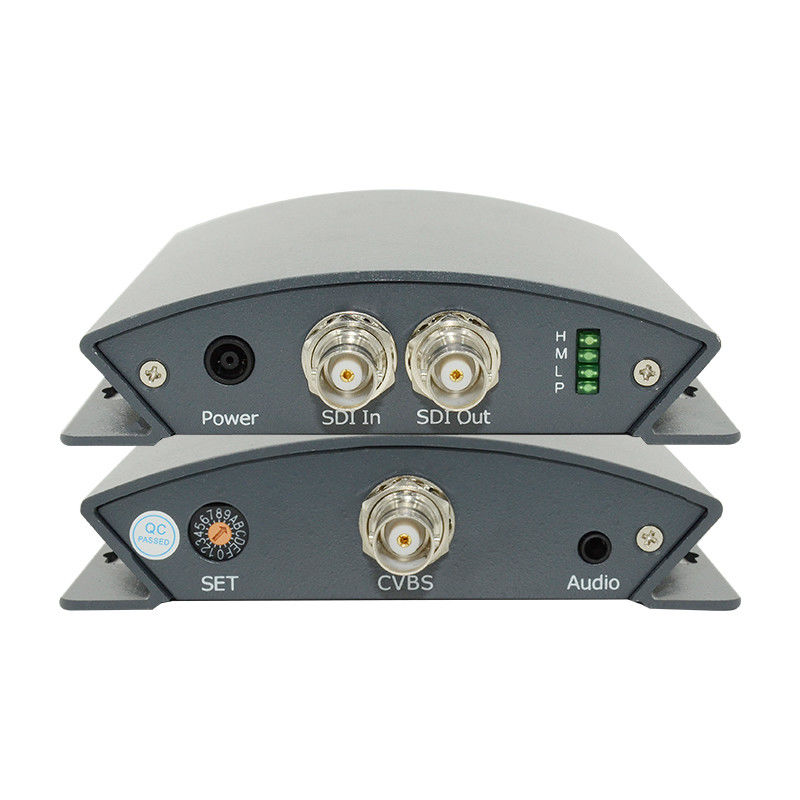

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-PSC01 SDI para CVBS Converter.pdf
