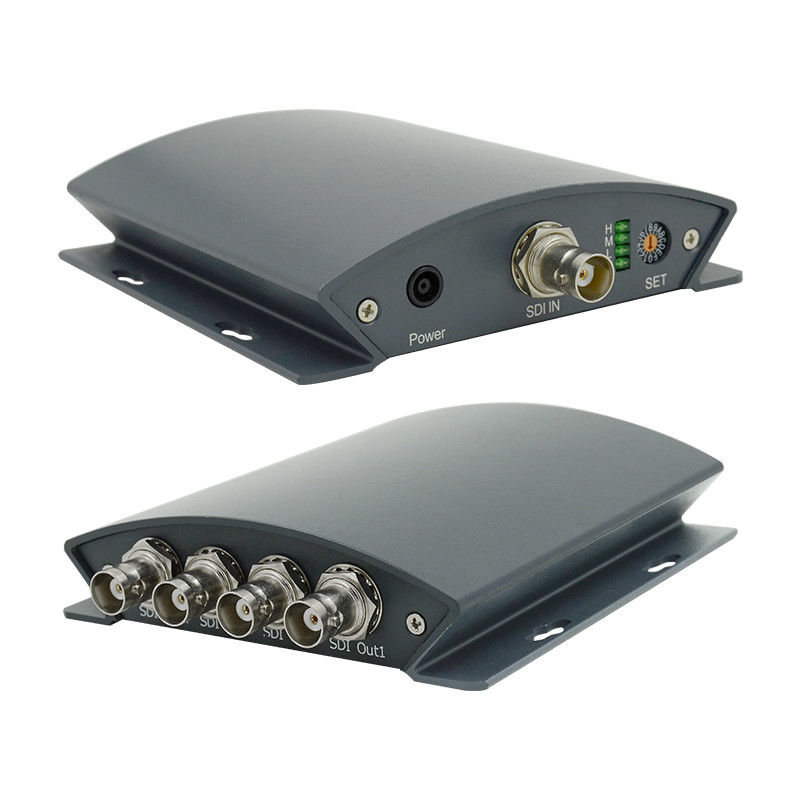

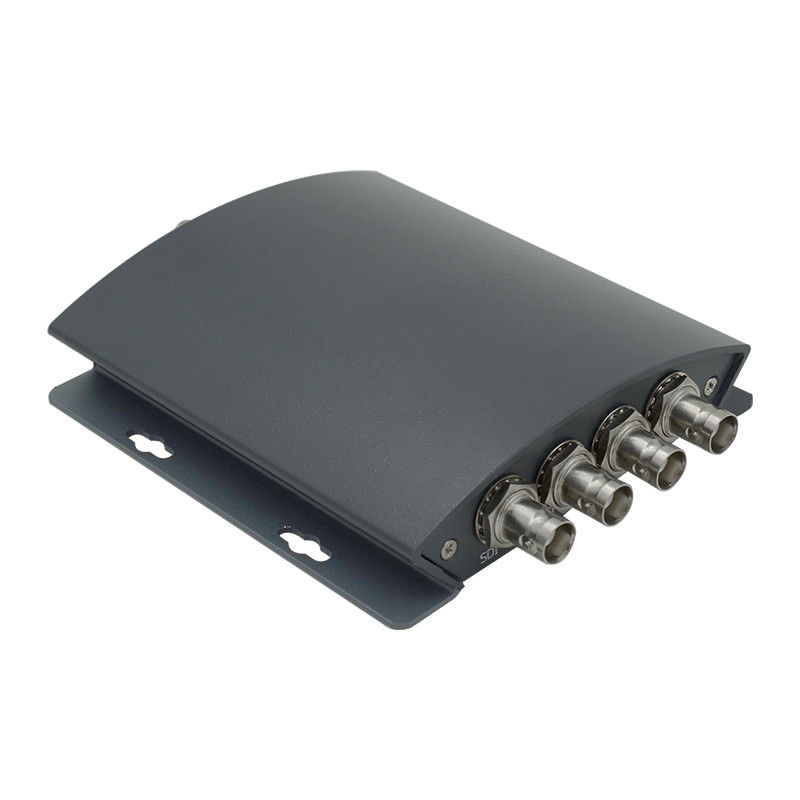

1x4 SDI Splitter Transmissão 3G/HD/SD Video Splitter
Introdução
LINK-MI LM-PSD14 Broadcast 1x4 3G/HD/SD SDI splitter Upscale PAL/NTSC/720P para 1080I/1080P é um splitter de sinal 3G/HD/SD SDI dedicado, integra FRCS (Frame Rate Conversion System),Receptores SDI e codificadores SDI, pode converter os sinais 3G/HD/SD SDI em diferentes resoluções de sinais de vídeo 3G/HD/SD SDI. Ao mesmo tempo, este 3G/SD/HD SDI Splitter suporta áudio desintegrado do sinal 3G/HD/SD-SDI,e incorporados às saídas SDI.
Suporta a função de regeneração de relógio único para o dithering no tempo para manter a qualidade estável do sinal de saída, bem como está em conformidade com o padrão de radiodifusão.LM-PSD14 função integrada de conversão para cima/para baixo, entrada de sinal SDI adaptável e saída selecionável 1080p/1080i/720p etc. A conversão para baixo pode selecionar corte esquerda / direita ou superior / inferior com preto.
Características
1Baseado na tecnologia LINK-MI de terceira geração
2Suporta entrada de sinal SDI 3G/HD/SD
3Suporta saída de sinal SDI 3G/HD/SD
4Suporta formato de vídeo 1080p/1080i/720p/480i/576i
5Suporta 1080PSF/ 720P 30/25/24Hz
6. Adaptativamente sinal de entrada SDI
7. Entrada SDI de audio incorporado
8. SDI Output audio-embedder
9Três modos são livres para escolher.
10Suporta a função de conversão para cima e para baixo
11. Com três modo pode ser selecionado livremente na função Down-Conversão
12Recuperação do relógio.
13As características especiais podem ser personalizadas.
Especificações
| Nome |
Transmissão 1x4 3G/HD/SD SDI Splitter |
| Número do modelo. |
LM-PSD14 |
| Entrada SDI |
Sinalização |
3G/HD/SD SDI |
| Conector |
BNC (norma IEC 169-8) |
| SMPTE |
270 Mbps-2.97 Gbps |
| Capacidade de equalização |
100M ((3G SDI,1694A) |
| Impedância |
75Ω |
| Output SDI |
Sinais de saída |
Sinal de vídeo digital em série HD SDI |
| Conector |
BNC (norma IEC 169-8) |
| SMPTE |
270 Mbps~2.97 Gbps |
| Amplitude do sinal |
800mv ± 10% (75 Ω) |
| Impedância |
75Ω |
| Parâmetros gerais |
Fornecimento de energia |
DC 5-12V |
| Potência |
< 2W |
| Dimensão ((L*W*H) |
141*102*30 mm |
| Controle |
Interruptor DIP |
| Peso líquido |
00,3 kg |
| Intervalo de temperatura de funcionamento |
0-50°C |
| Intervalo de temperatura de armazenamento |
-20 a 75°C |
| Intervalo de umidade de funcionamento |
20 a 70% RH |
| Intervalo de umidade de armazenamento |
0-90%RH |
Diagrama de ligação

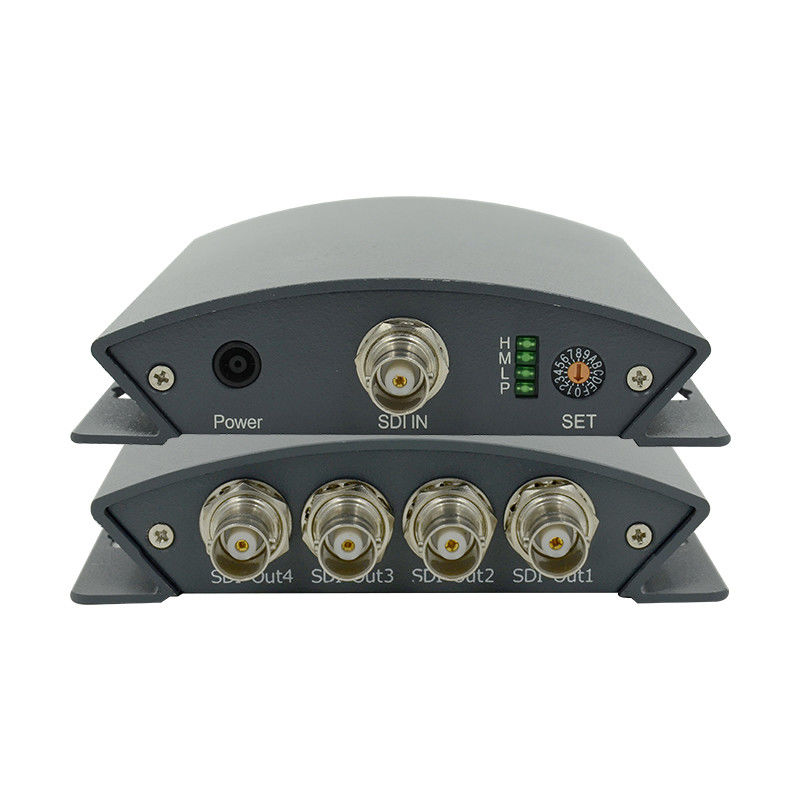

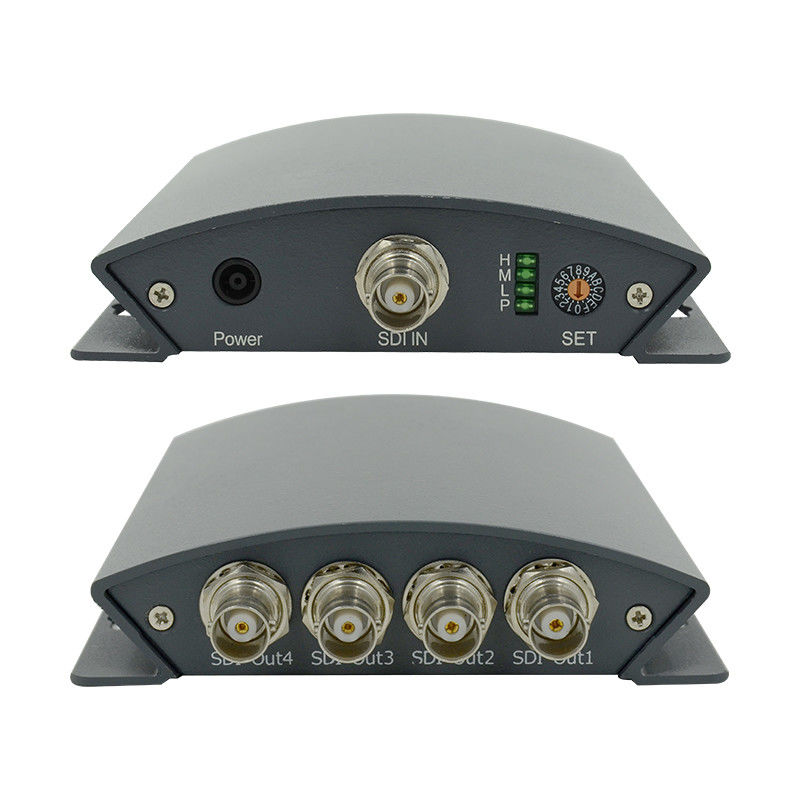

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-PSD14 Transmissão 1x4 3G_HD_SD SDI Splitter.pdf
