4X2 HDMI Matrix Switch Suporte de extração de áudio 4K para 1080P EDID em escala reduzida
Introdução

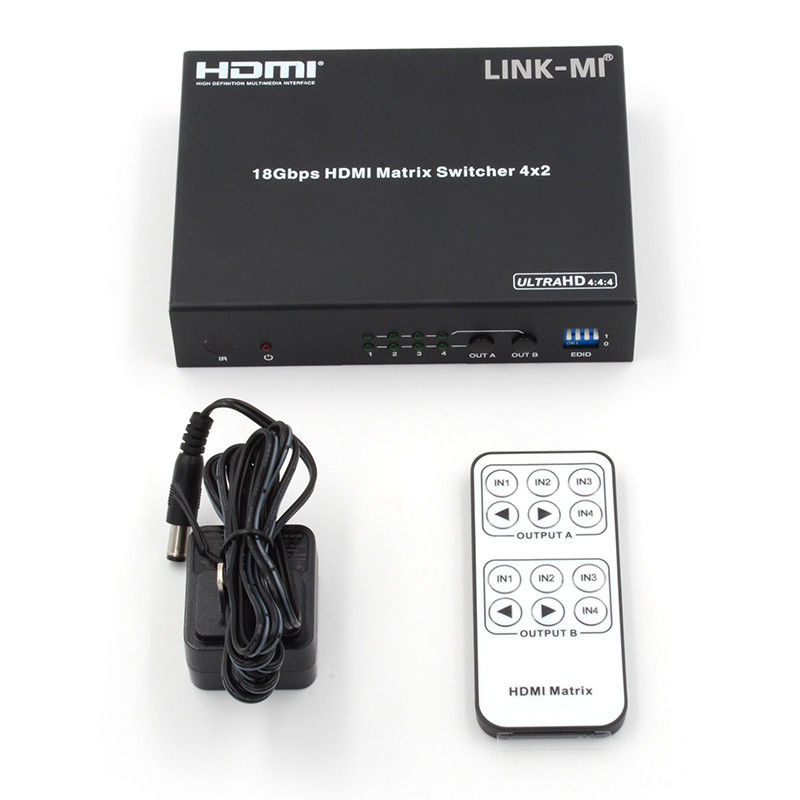

LINK-MI LM-MX42S O 4x2 HDMI 2.0 Matrix Switcher rota simultaneamente quatro fontes HDMI para dois ecrãs HDMI.44 e HDCP 2.2. A saída A suporta a desincorporação de áudio para saídas ópticas e analógicas L / R. A saída B pode suportar automaticamente a função downscale de 4K a 1080P se a fonte for 4K, mas a TV só suporta até 1080P.16 configurações diferentes de EDID podem satisfazer a maioria dos casos de utilizaçãoControle flexível através de botões no painel, controlo IR.
Características
1. HDMI2.0b, compatível com HDCP2.2/HDCP1.4.
2. Até 4K2K@60Hz (4:4:4) em todas as portas HDMI.
3Suporta pass-through de áudio de até 7,1 canais de áudio de alta definição (LPCM, Dolby TrueHD e DTS-HD Master Audio).
4- Uma saída de áudio para L/R óptico e analógico.
5. Out B suporta 4K para 1080P em downscale automaticamente.
6HDR, ARC, gestão inteligente EDID.
7O controlo é através do botão do painel e da infravermelha.
Especificações
| Número do modelo. |
LM-MX42S |
| Técnico |
| Conformidade HDMI |
HDMI 2.0 |
| Conformidade com o HDCP |
HDCP 2.2 e HDCP 1.4 |
| Resolução do vídeo |
4K2K@50/60Hz ((YUV4:44K2K@30Hz.Todas as televisões 3D HDMI
formato
|
| Espaço de cores |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Profundidade de cor |
8 bits, 10 bits, 12 bits |
| Formato de áudio HDMI |
PCM2.0/5.1/7.1CH, Dolby 5.1DTS5.1, Dolby-TrueHD,
DTS-HD
|
| Formatos de áudio óptico |
LPCM 2CH, LPCM 5.1, Dolby Digital 2/5.1CH, DTS 2/5.1CH
|
| Formatos de áudio L/R |
Stereo analógico 2CH
|
| Protecção ESD |
Modelo do corpo humano: ±8kV (descarga de espaçamento atmosférico), ±4kV (descarga de contacto) |
|
Conexões
|
| Portas de entrada |
4×HDMI Tipo A [fêmea de 19 pinos]
Janela do receptor 1×IR
|
| Portas de saída |
2×HDMI Tipo A [fêmea de 19 pinos]
1 × L / R áudio fora [3.5mm Stereo Mini-jack]
1 × saída de áudio óptico [S/PDIF]
|
|
Mecânico
|
| Habitação |
Revestimento metálico |
| Cores |
Negro |
| Dimensões |
12.5 mm ((W) × 9,5 mm ((D) × 2,5 mm ((H)
|
| Peso |
363 g |
| Fornecimento de energia |
Input: AC100~240V 50/60Hz
Output: DC5V/1A ((normas dos EUA/UE, certificados CE/FCC/UL)
|
| Consumo de energia |
3.2W (máximo) |
| Temperatura de funcionamento |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura de armazenamento |
-20°C ~ 60°C / -4°F ~ 140° |
| Umidade relativa |
20~90% RH (não condensante) |
| Nota: As especificações estão sujeitas a alterações sem aviso prévio. |
Diagrama de ligação

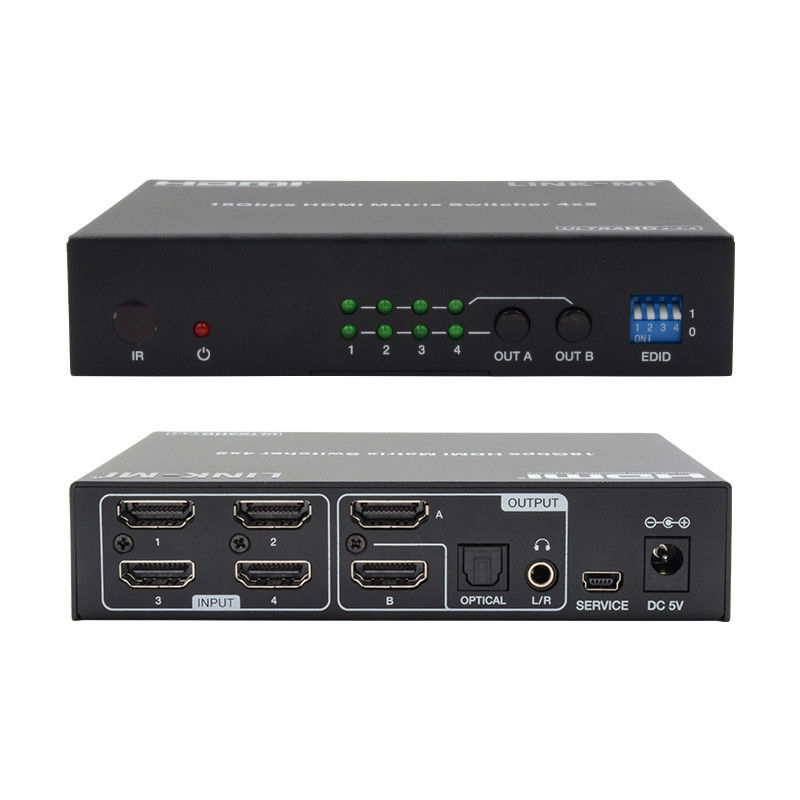

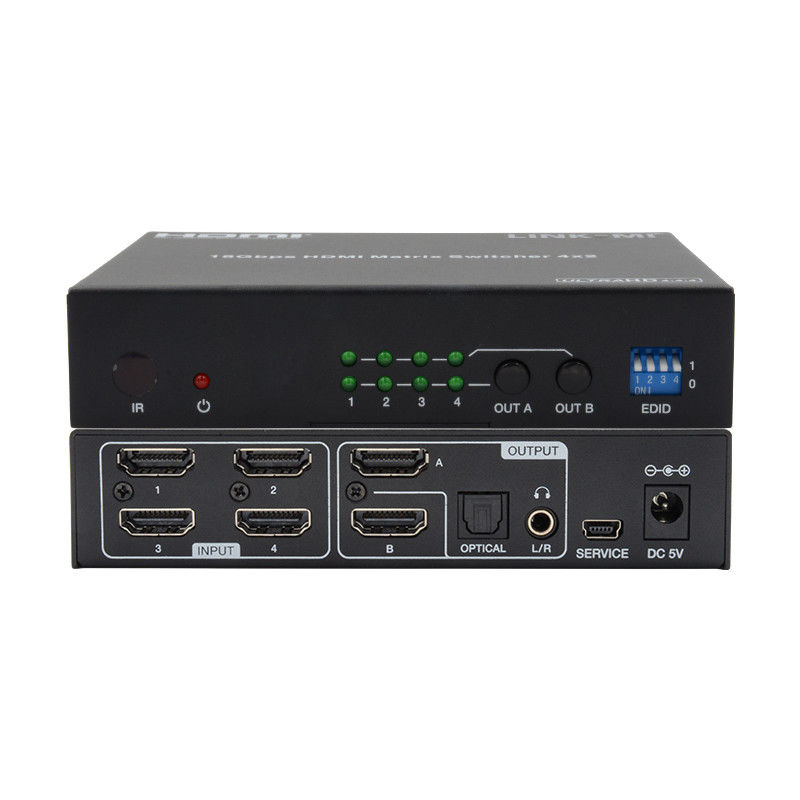

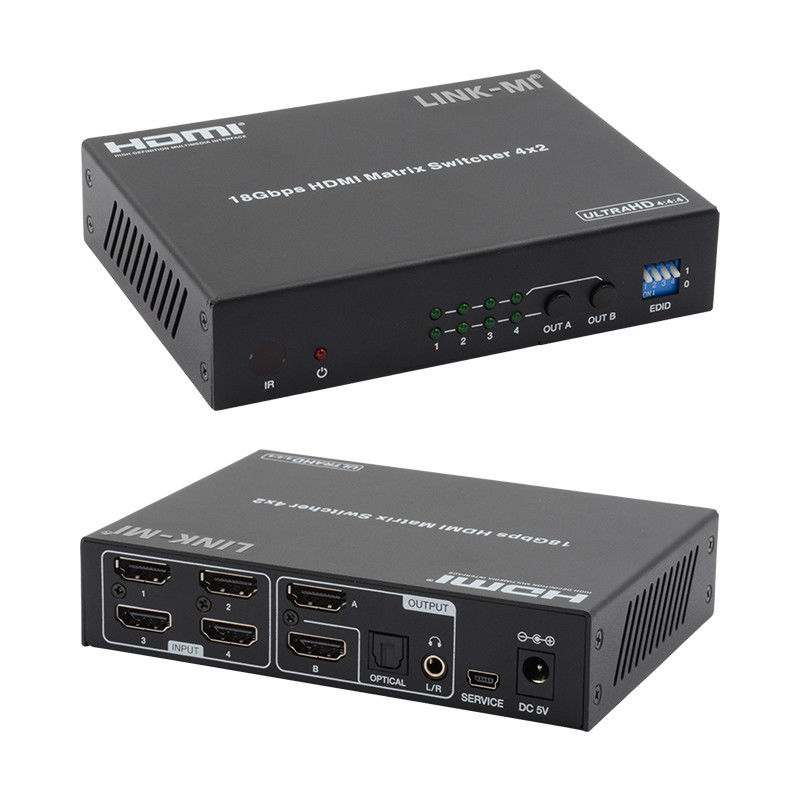

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-MX42S 4x2 HDMI 2.0 Matrix Switcher.pdf
