4x1 HDMI Multi-Viewer PIP POP com IR Remote RS232 Control Center Control
Introdução
O LINK-MI LM-TS71 4x1 HD Quad Video Multiviewer é de alto desempenho,sua função principal é fazer os quatro sinais HD ou analógicos exibidos simultaneamente em uma unidade de exibição de super-alta definição no modo quad, e contêm função PIP, POP. Este tipo de multiviewer de vídeo HD Quad suporta entrada de sinal VGA de 1 canal, entrada de sinal DP de 2 vias, entrada de sinal HDMI de 4 vias.O sinal de entrada HDMI mais elevado pode suportar 1920x1080@60Hz, e a resolução máxima de saída até 1920x1080@60Hz; Suporte a 1 saída de sinal HDMI, a resolução de saída e a taxa de atualização até 1920x1080@60Hz.
O LM-TS71 4x1 HD Quad Video Multiviewer utiliza atualmente um número relativamente elevado de produtos padrão no mercado,Os produtos são utilizados principalmente em locais de trabalho onde é necessária uma única unidade de exibição para exibir simultaneamente múltiplos sinais HD, tais como videoconferência., ensino, exposições...etc.
Características

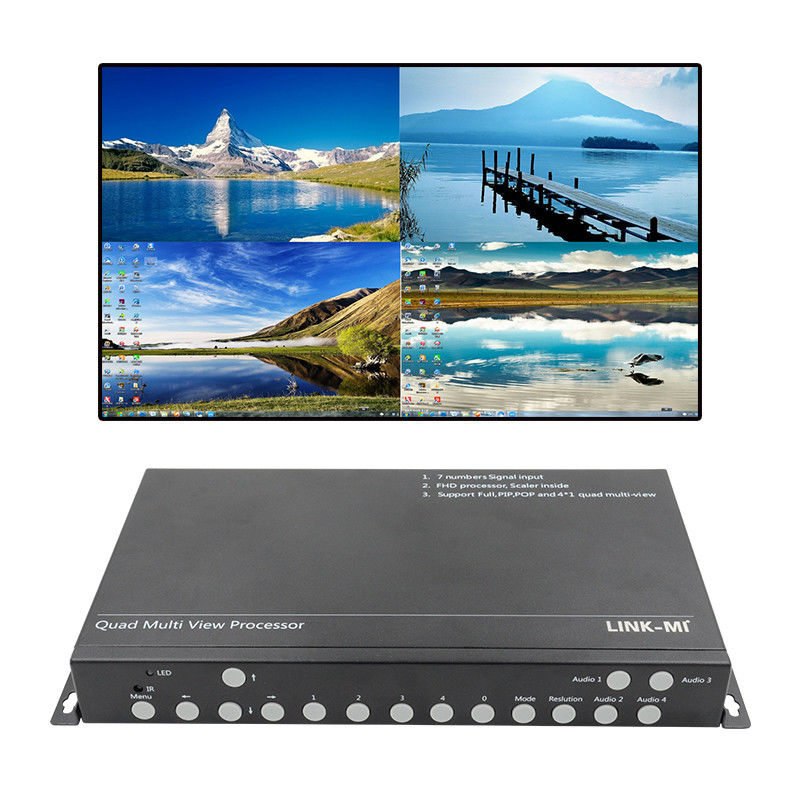

1Suporte a 1 unidade de exibição única para exibir simultaneamente 4 sinais de alta definição, ou mudar um determinado sinal para exibição em tela inteira.
2Suporte a sinalização de entrada VGA de 1 canal, DP de 2 vias, HDMI de 4 vias (incluindo sinal móvel compatível de 3 vias).
3Suporte a 1 saída HDMI, resolução de saída até 1920x1080@60Hz.
4Todos os sinais de entrada contêm áudio, suporte áudio e vídeo comutação síncrona e quatro áudio comutação independente sob quartering.
5Suporte à função POP, PIP e posição fixa da imagem.
6Suporte de controlo por botões do chassi, controlo remoto IR, porta serial RS-232 e controlo central.
Especificações
| Nome |
Especificações |
| Entrada de sinal |
| Porta de entrada |
1 canal VGA, 2 vias DP, 4 vias HDMI, 4 vias USB, 1 canal esquerdo e direito de áudio |
| Resolução |
DP suporta uma resolução máxima de 1920×1080 @ 60HZ, compatível com versões anteriores;
HDMI suporta uma resolução máxima de 1920×1080 @ 60HZ, compatível para baixo
|
| áudio |
Áudio de entrada suporta interface de áudio de 3,5 mm para VGA |
| Profundidade de cor |
24 bits, 1677 dez mil |
| Modo POP, PIP |
Modelo fixo |
| produção |
| interface |
Dispositivos de exibição conectados com saída HDMI 1.4 de 1 canal que suportem saída de sincronização de áudio e vídeo;
Um rádio estéreo de canal esquerdo e direito de áudio de 3,5 mm, para ligar o rádio estéreo
|
| Resolução |
1920×1080 @ 60HZ, 1280×720 @ 60HZ opcional |
| Profundidade de cor |
24 bits, 1677 dez mil |
| Modo de controlo |
RS232, IR, chave de caixa. |
| Software de controlo |
Não disponível |
| tensão |
DC: 12 V |
| dimensão |
278 mm ((L) × 36 mm ((H) × 166 mm ((W) |
| peso |
1.2 kg |
| Potência |
Máximo de 15 W |
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

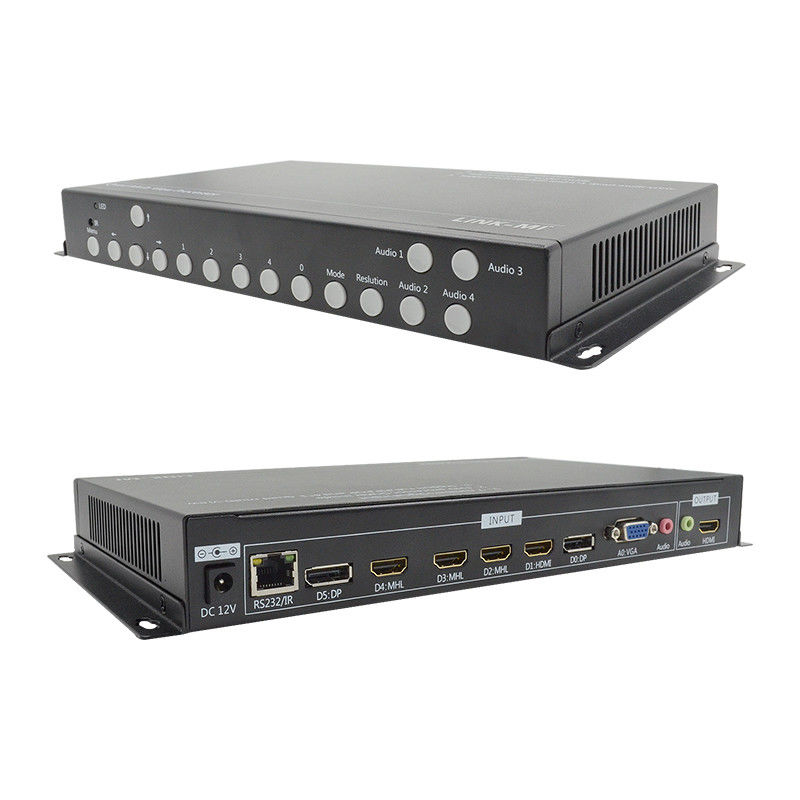

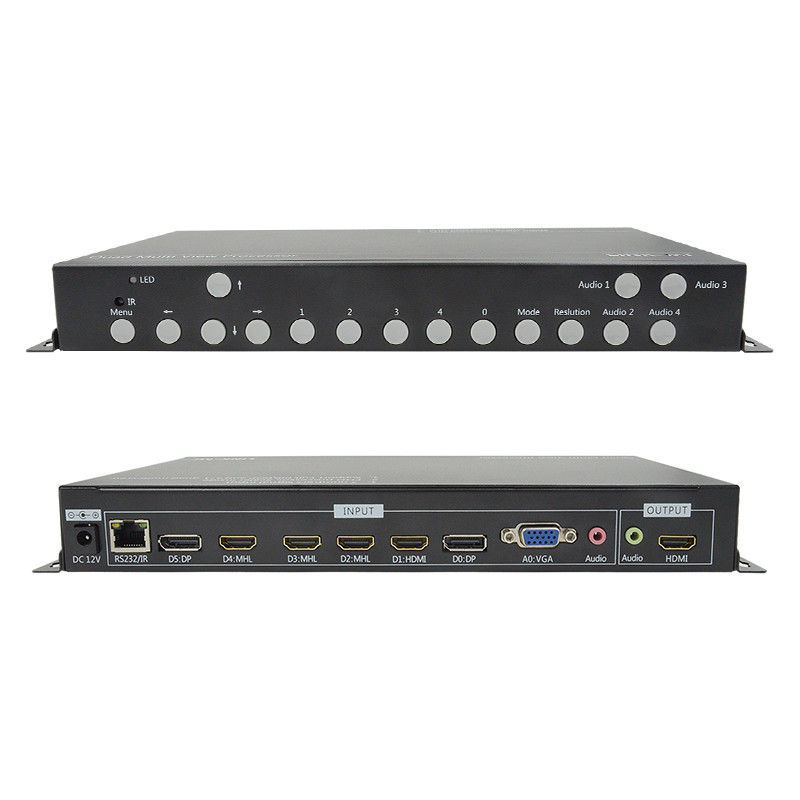

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-TS71 4x1 HD Video Multiplexer.pdf
