Conversor AHD para HDMI, com saída AHD 1xlooping
Introdução
O LINK-MI LM-AHD01 para HDMI é um conversor profissional, usa o projeto de processamento de conversão SCALER de nível industrial, convertendo o sinal AHD ao longo da saída do sinal HDMI,Anel de amplificação do sinal AHD para fora ao mesmo tempo. Faça o seu equipamento HDMI HD compatível sistema AHD. AHD sinal de identificação automática compatível AHD - 720 p, AHD - 960 sinal HD,tais como saída HDMI pode ser fixado em cinco tipos dos formatos mais utilizados: 480 i60, 576 i50, 720 p60, 1080 i50, 1080 i60, 1080 p25, 1080 p30, 1080 p50 e 1080 p60.
Características
1. Suporte à entrada de alta definição AHD analógica
2. Suporte de entrada de sinal digital de alta definição HDMI ((1080P@60Hz)
3Suporte ao adaptador de alimentação 5-24V DC
4. Suporte à integração do receptor AHD, do modulador HDMI integrado
5. Suporte HDMI Formatação de saída de resolução fixa
6. Suporte HDMI versão 1.3 de compatibilidade para baixo
7Suporte à saída de fluência de vídeo, sem perda de sinal, tela parcial e balanço da tela.
8.Os produtos são especializados em sala de máquinas de transmissão de rádio e televisão e sistema de edição não linear; A instalação é simples ((Sem instalação de software e driver).
9Consideração da condução térmica do projeto, 7 dias x 24 horas requisitos de operação online
Especificações
| Número do modelo |
LM-AHD01 |
| Ponto |
Distribuidor AHD para HDMI+AHD |
| Peso |
0.195kg |
| Dimensão |
135 x 110 x 26 mm (5,31 ̊ x 4,33 ̊ x 1,02 ̊) |
| Materiais |
Liga de alumínio |
| Pontos de venda |
Design de hardware puro, escalador, identificação inteligente e extensão AHD |
| Interface de entrada |
1 x AHD (BNC) |
| Formato AHD |
AHD1.0 ((720P30/50/60Hz),AHD2.0 ((1080P25Hz) |
| Força do sinal |
0.8Vp-p |
| Impedância |
75Ω |
| Tipo de engate |
Ar condicionado |
| Distância máxima recomendada |
500 metros. |
| Padrão de cabos |
SYV75-3 /5 /7 |
| Interface de saída |
1 x HDMI (tipo A) 1 x AHD (BNC) |
| Formato HDMI |
HDMI 1.3a ((1.3/1.2/1.1) |
| Resolução HDMI |
480p@60Hz,576i@50Hz,720p@50/60Hz,1080i50/60Hz,1080p@25/30/50/60Hz |
| Largura de banda da interface |
2.25Gbps, totalmente digital (um total de 6.75Gbps, cada cor 2.25Gbps) |
| Tremor do relógio |
< 0,15 Tbit |
| Tempo de ascensão |
< 0,3 Tbit ((20%-80%) |
| Tempo de queda |
< 0,3 Tbit ((20%-80%) |
| Tipo de sinal |
sinal digital T.M.D.S DVI-D/HDMI na especificação DVI1.0/HDMI1.3a |
| Força do sinal |
T.M.D.S. 3.3V p-p |
| Nível mínimo/máximo |
T.M.D.S. 2,9 V/3,3 V
|
| Impedância |
50Ω |
| Erro máximo de compensação de CC |
± 15 mV |
| Distância máxima recomendada |
10 metros. |
| Interface de alimentação |
1 x DC_2,1 mm. |
| Corrente alternada (AC) |
110~220V 50/60Hz. |
| Corrente contínua (DC) |
DC5~24V ±500mA |
| Fornecimento de energia |
Combinação UL plug, BS plug, VDE plug |
| Dissipação máxima de potência |
Máximo 5W |
| Protecção ESD |
1a Descarga de contacto Nível 3.
1b Descarga de ar Nível 3.
Norma executiva:IEC61000-4-2.
|
| Tempo médio entre falhas (MTBF) |
Trinta mil horas. |
| Temperatura |
Armazenagem, temperatura de utilização -25°C a 80°C |
| Umidade: Armazenamento |
Humidade de utilização: 0~95% |
| Tamanho da caixa-presente |
220 x 162 x 60 mm (8,66 ¢ x 6,38 ¢ x 2,36 ¢) |
| Peso líquido |
0.385kg |
| Peso bruto |
0.400 kg |
| Tamanho da embalagem |
520 x 455 x 315 mm (20,47 ¢ x 17,91 ¢ x 12,40 ¢) |
| Peso líquido |
11.550kg ((30pcs) |
| Peso bruto |
12.000kg |
Diagrama de ligação

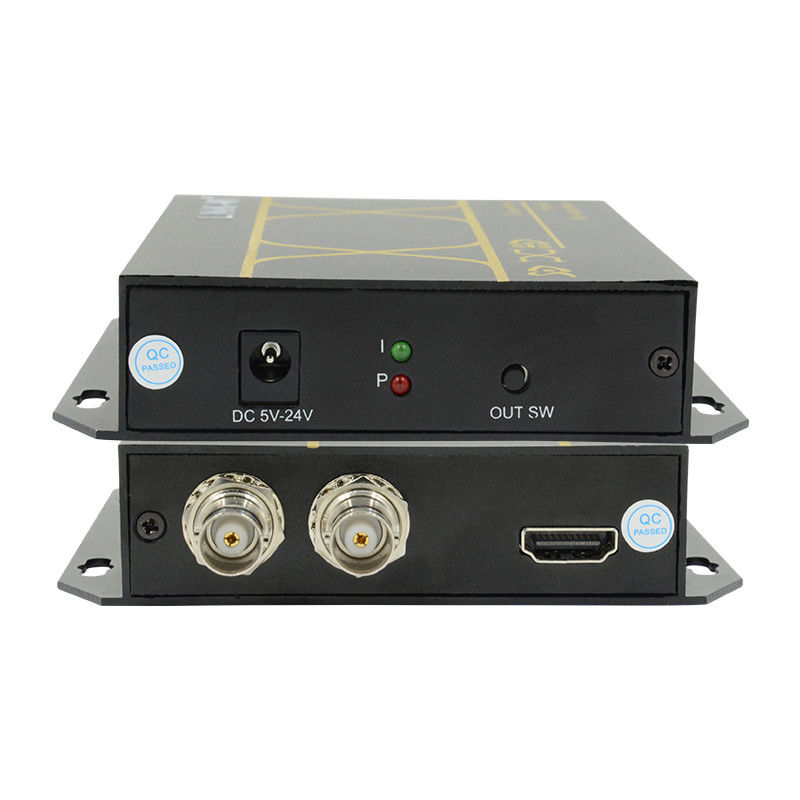

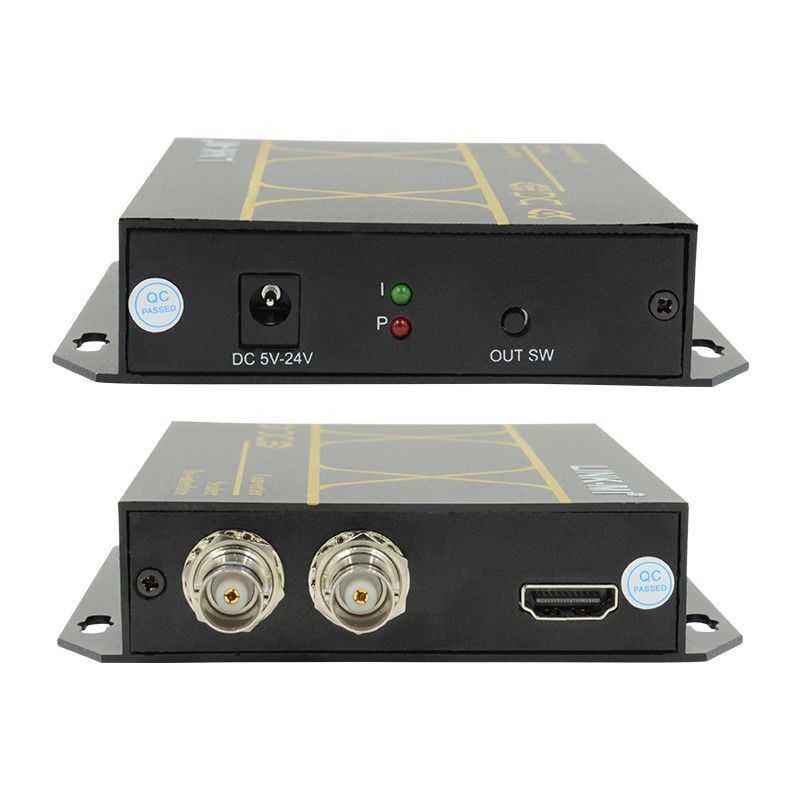

Descrição do painel
