Controlador de parede de vídeo 1X4 HDMI Suporte de entrada USB-C, áudio, RS232
Introdução
LINK-MI LM-TV04MO controlador de parede de vídeo 1x4 de 18 Gbps foi projetado para capturar, converter, rotear e distribuir sinais de todos os formatos para a parede de vídeo (ecrãs LCD),mantendo uma verdadeira transmissão de sinal digitalDispõe de entrada HDMI e USB-C com resolução de até 4K@604:4:4Ele suporta vários modos de parede de vídeo para ser definido para a saída de vídeo. Além disso, áudio óptico e L / R áudio analógico de saída de incorporação também são suportados.
Características
1HDMI 2.0, HDCP 2.2 e DP1.2a compatíveis
2. Suporte de entrada HDMI e entrada USB-C, e a resolução é de até 4K@60Hz 4:4:4
3. Suporte à saída de desintegração de áudio óptico e áudio analógico L/R
4Suporte a 8 modos de emplaçamento de parede de vídeo: 1x1, 2x1, 3x1, 4x1, 1x2, 1x3, 1x4, 2x2
5- Suporte à rotação da imagem a 180°, conveniente para instalação no teto
6. Ajuste do bisel de suporte para a borda de empalhe
7Gestão avançada do EDID
8Controle através de botões do painel frontal, controle remoto IR e comandos RS-232
9. Plug and play simples, não são necessárias configurações de unidade e instalação
Especificações
| Número do modelo. |
LINK-MI LM-TV04C |
| Técnico |
| Conformidade HDMI |
HDMI 2.0b |
| Conformidade com o HDCP |
HDCP 2.2 |
| Largura de banda de vídeo |
18 Gbps |
| Resolução do vídeo |
Entrada: até 4K@60Hz 4:4:4
Output: 720P60Hz, 1080P60Hz, 4K30Hz, 1024x768P60Hz |
| Espaço de cores |
RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0 |
| Profundidade de cor |
8/10/12 bits |
| Nível IR |
5Vp-p |
| Frequência IR |
Frequência IR |
| Formatos de áudio |
HDMI IN/OUT: LPCM 2.0/5.1/7.1, Dolby Digital/Plus/EX,
DTS, DTS-EX, DTS-96/24
L/R OUT: PCM 2.0
SPDIF ((OPTICAL): Dolby Digital/plus, DTS 5.1, PCM 2.0 |
| Latência de áudio |
Sem Latência |
| Latência de vídeo |
Sem Latência |
| Protecção ESD |
Modelo do corpo humano ± ±8kV (descarga no espaço aéreo) &
± 4 kV (descarga por contacto) |
| Conexão |
| Portas de entrada |
1 × entrada HDMI [tipo A, feminina de 19 pinos]
1 × Entrada USB-C [tipo C, fêmea de 24 pinos] |
| Portas de saída |
4 × saída HDMI [tipo A, feminina de 19 pinos]
1 × SAÚDE ÓPTICO [S/PDIF]
1 × L/R AUDIO OUT [RCA] |
| Portos de controlo |
1 × RS-232 [3pin-3.81mm conector Phoenix]
1 × IR EXT [3,5 mm, Mini-jack estéreo] |
| Mecânico |
| Modos de emplaçamento |
2x2, 1x4, 1x3, 1x2, 2x1, 3x1, 4x1 |
| Outras funções |
Legendas, zoom e corte, cascata, rotação, borda em branco... |
| Outros |
| Habitação |
Revestimento metálico |
| Cores |
Negro |
| Dimensões |
220 mm [W] × 100 mm [D] × 30 mm [H] |
| Peso |
590 g |
| Fornecimento de energia |
Input: AC 100-240V 50/60Hz, saída: DC 12V/1A
(norma dos EUA/UE, certificado CE/FCC/UL) |
| Consumo de energia |
5.5W (máximo) |
| Temperatura de funcionamento |
32 - 104°F / 0 - 40°C |
| Temperatura de armazenamento |
-4 - 140°F / -20 - 60°C |
| Umidade relativa |
20 - 90% RH (sem condensação) |
Diagrama de ligação

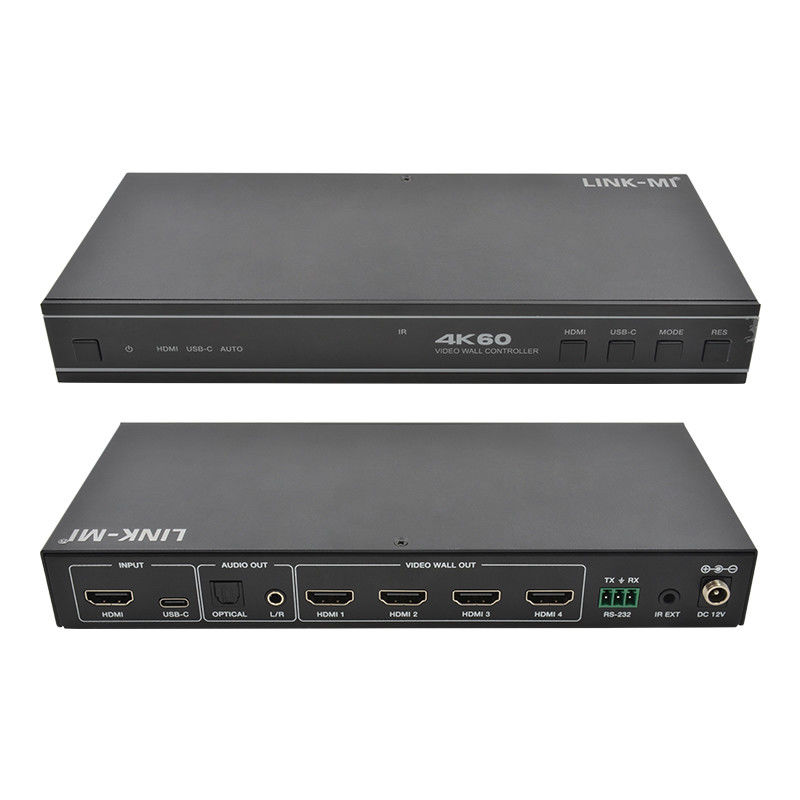

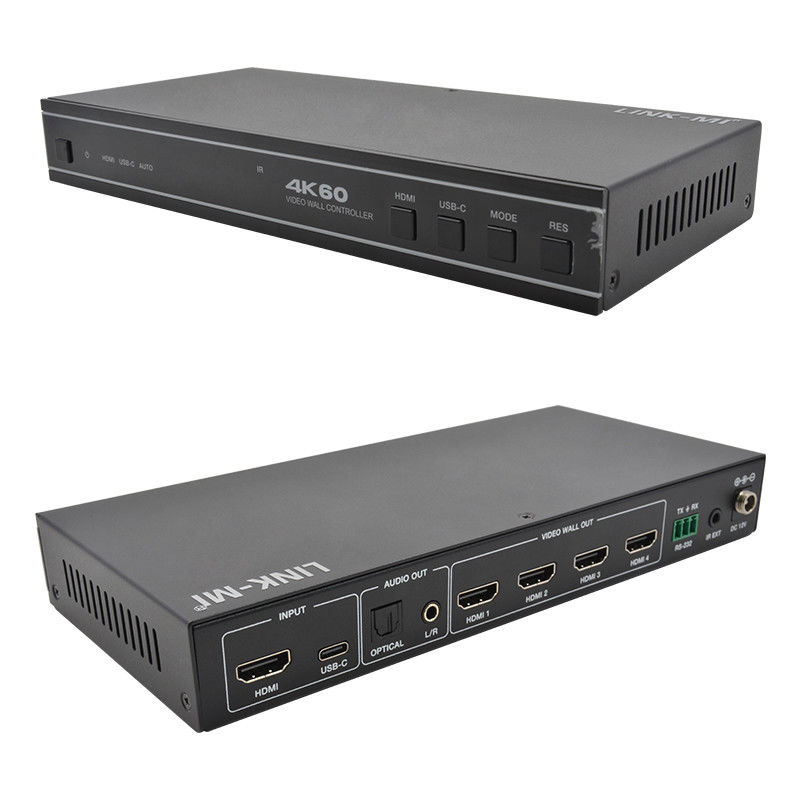

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir a sua marca, o seu design no produto com base na sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
