1X2 SDI Splitter Repetidor de vídeo 1 a 2 Extensor
Introdução
O LINK-MI LM-SS12 SD/HD-SDI/3G-SDI 1:2 Repeater& Distribution Amplifier é um amplificador de repetição e distribuição de 1 a 2 com função de Re-clocking.Em seguida, ele retransmite duas saídas SDI para multi-visualização em tempo real. It is a reliable video device splitting a SDI or HD-SDI video source to two 3G-SDI or HDSDI or SD-SDI display at the same time and takes one input then re-clocks and equalizes the signal and distributes it to two identical outputs.
Características
1. Padrão SDI:3G-SDI, HD-SDI, SD-SDI
2Taxas de dados: 270 Mbps/1.485 Gbps/2.97 Gbps
3Tipo de sinal: SMPTE 292M, SMPTE 259M, SMPTE 424M
4. Duas saídas separadamente tamponadas
5Equalização de cabos (Beldon 1694A)
6- Capacidade de função de re-clocking - Conexão de repetidor ilimitada
Especificações
|
Sinais de entrada
|
1×BNC SDI
|
|
Tipo de sinal SDI
|
SD-SDI ((270Mbps),HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps)
|
|
Suporte de vídeo
|
480i,576i,720p@23.98/24/25/30/50/60
A taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação.
1080p@50/59.94/60
|
|
Amplitude do sinal SDI
|
0.8Vp-p
|
|
Impedância
|
75Ω
|
|
Tipo de acoplamento SDI
|
Acoplamento AC
|
|
Jitter de sinal SDI (típico)
|
O número de unidades de produção é igual ou superior a 0,01
3G-SDI≤0,4 UI
|
|
Sinais de saída
|
2×BNC SDI
|
|
Max. Distância
|
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
|
|
Intervalo de temperatura de funcionamento
|
0°C~40°C/32°F~104°F
|
|
Intervalo de temperatura de armazenamento
|
-20°C~60°C/-4°F~140°F
|
|
Intervalo de umidade de funcionamento
|
20~90%RH ((sem condensação)
|
|
Fornecimento de energia
|
5 ~ 12 V DC
|
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

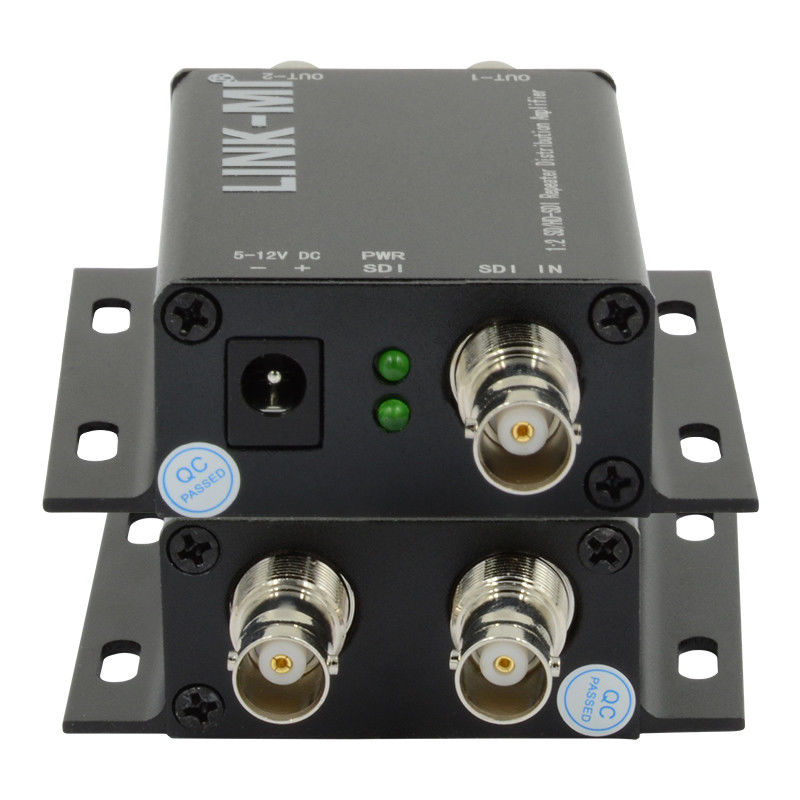

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-SS12 1x2 3G-SDI Repeater Splitter.pdf
