Amplificador e repetidor de distribuição SD/HD/3G-SDI 1 a 4 com áudio
Introdução

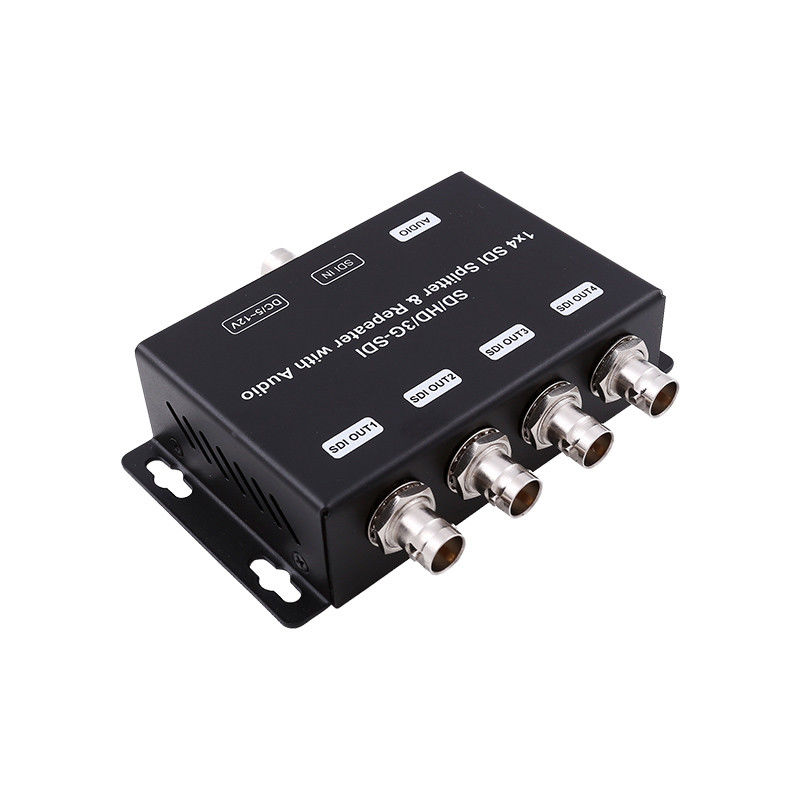

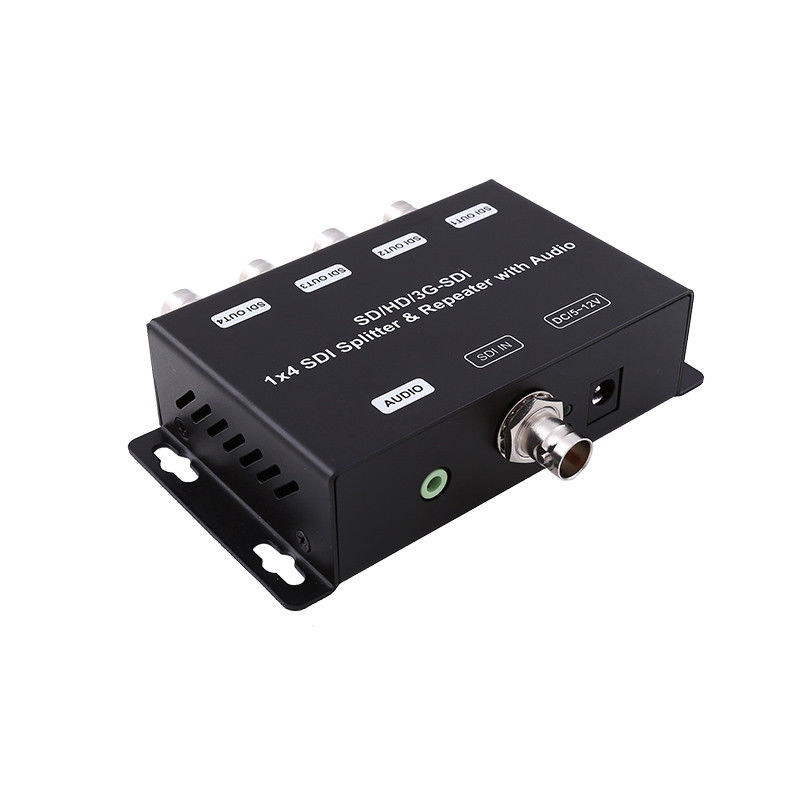

LINK-MI LM-TV04M SD/HD/3G-SDI 1 a 4 Amplificador e Repetidor de Distribuição com áudio
Características
1Distribui 1 entrada SDI para 4 saídas SDI simultaneamente
2Uma única unidade pode transmitir até 120m/390ft (Belden 1694A)
3. Com extracção de áudio (saída de áudio estéreo de 3,5 mm)
4. Capacidade de função de re-clocking --- conexão de repetidor ilimitada
5Suporte ao padrão SDI: SD-SDI, HD-SDI, 3G-SDI
6Taxas de dados: 270 Mbps (SD-SDI), 1.485 Gbps (HD-SDI), 2.97 Gbps (3G-SDI)
7Tipo de sinal: SMPTE 292M, SMPTE 259M, SMPTE 424M
8DC 5V1A (Consumo de energia inferior a 2W)
9Com orelhas montadas
Especificações
| Função de re-clocking |
- Sim, sim. |
| Normas SDI |
SD-SDI, HD-SDI, 3G-SDI |
| Detecção HD/SD-SDI |
Auto |
| Protocolos apoiados |
SMPTE 259M
SMPTE 292M
SMPTE 424M
|
| Taxas de dados |
270 Mbps ((SD-SDI), 1.485 Gbps (HD-SDI), 2.97 Gbps (3G-SDI) |
| Suporte de vídeo |
480i@60hz, 720p@50/59.94/60hz, 1080i@50/59.94/60hz, |
| Tipo de sinal SDI |
SMPTE-292M, SMPTE-259M, SMPTE-424M |
| Impedância de saída |
De potência não superior a 75 ohms |
| Equalização de cabos |
HD-SDI até 120 m
SD-SDI até 200 m
Conexão de repetidor ilimitada
|
| Taxa de amostragem de áudio |
48 Khz |
| Impedância |
De potência não superior a 75 ohms |
| Input |
1x BNC [SDI] |
| Produção |
4x BNC [SDI], tomada de áudio estéreo de 3,5 mm |
| Adaptador de energia |
5V1A CC |
| Consumo de energia (max) |
2W |
| Dimensão ((LxWxH) |
L115xW64xH30mm |
| Temperatura de funcionamento |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura de armazenamento |
-20°C ~ 60°C / -4°F ~ 140°F |
| Umidade relativa |
20~90% RH (sem condensação) |
| Material de habitação |
Caixa de metal |
Diagrama de ligação

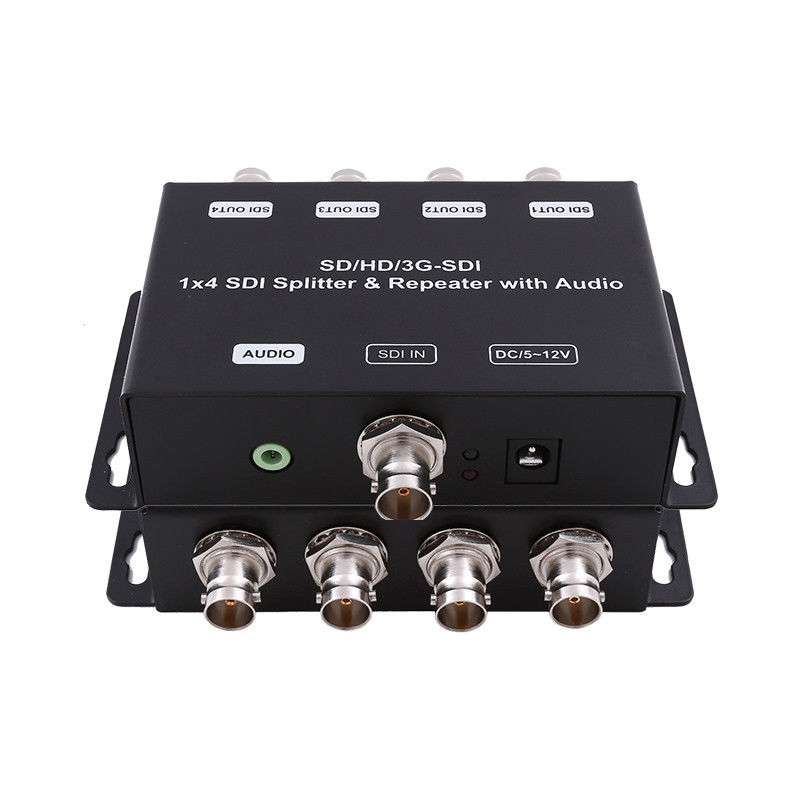

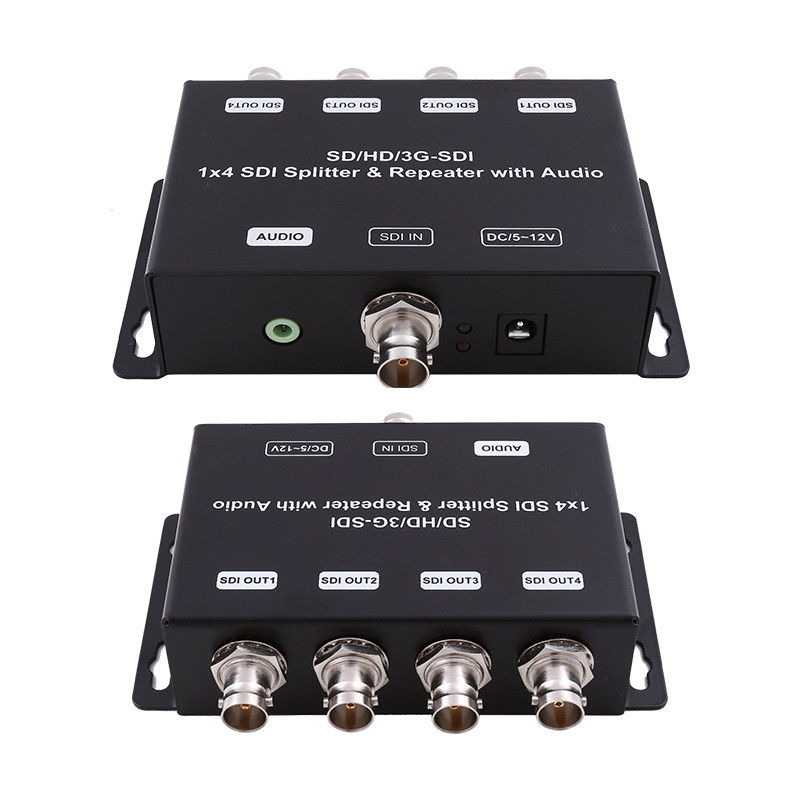

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir a sua marca, o seu design no produto com base na sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
