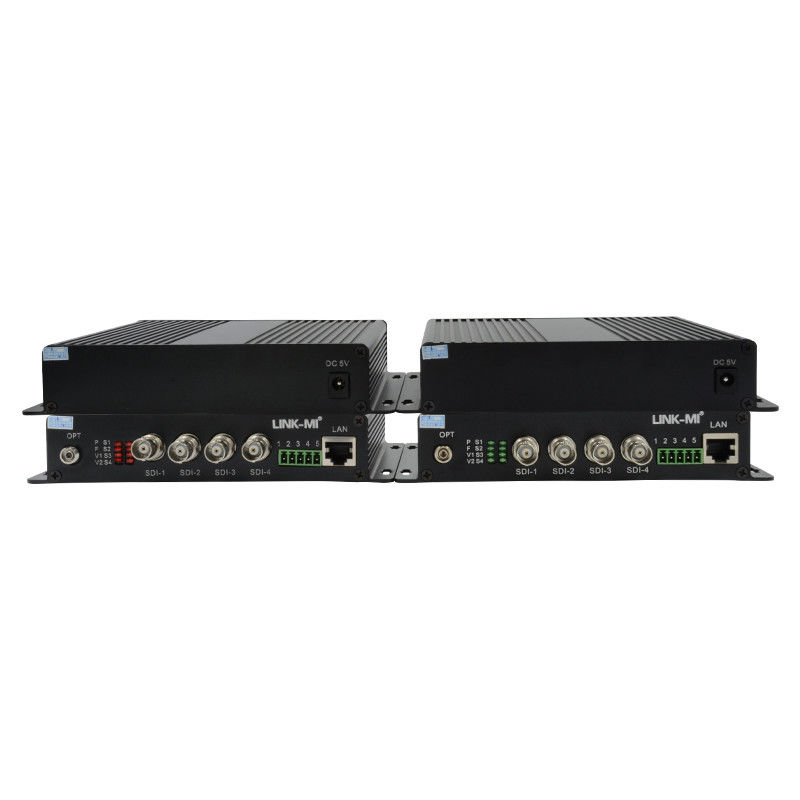

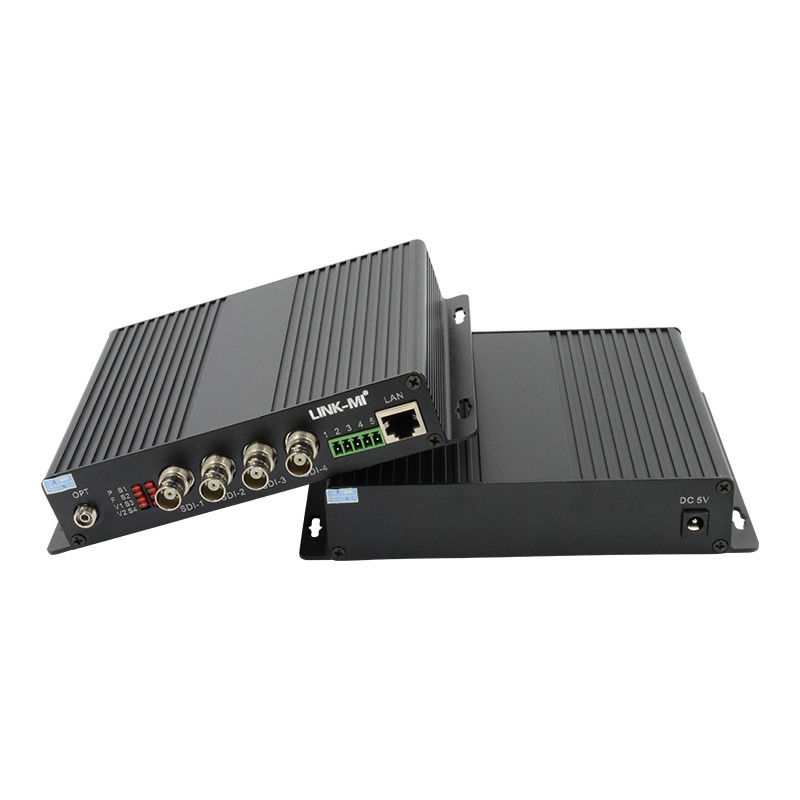

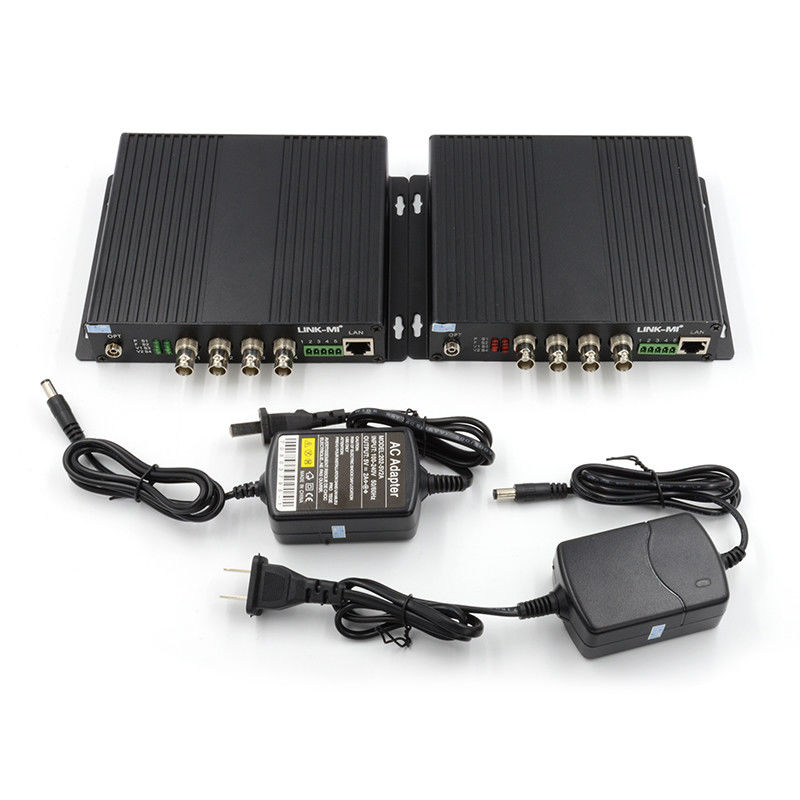

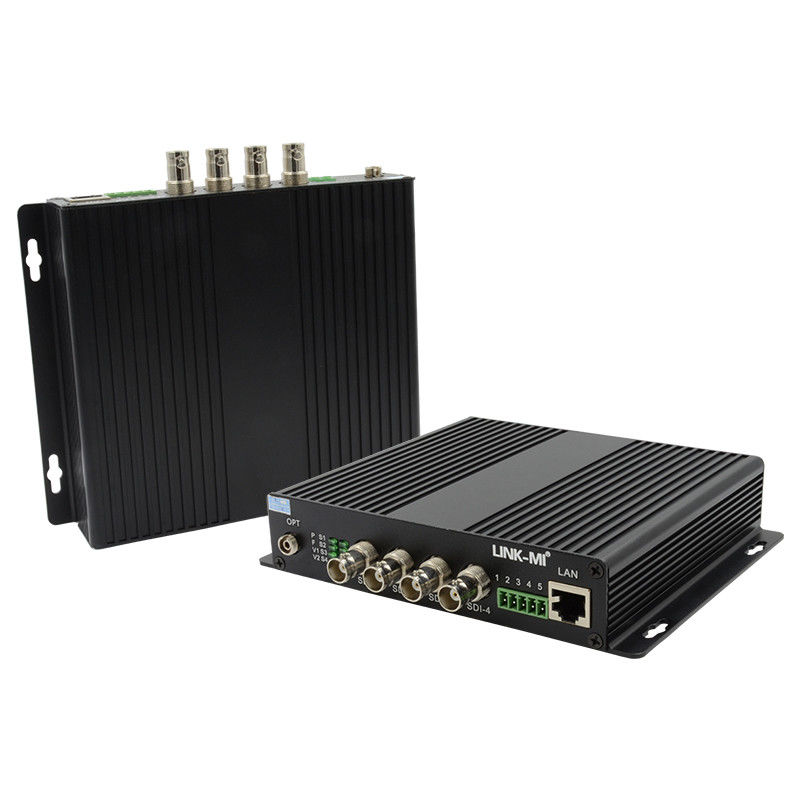

4ch multifuncional / HD-SDI para conversor de fibra
Introdução
LINK-MI LM-SF44N O conversor SDI de vídeo para fibra é uma solução ideal e econômica para aplicações de transmissão ou vigilância.,Os conversores de vídeo de fibra da série SDI são tipicamente usados em aplicações onde as câmeras têm capacidades P/T/Z.O projeto Plug and Play garante a facilidade de instalação e operação. Nunca são necessários ajustes eletrônicos e ópticos. Indicadores LED são fornecidos para monitoramento instantâneo do estado do sistema. Os dispositivos estão disponíveis para instalação independente ou montada em rack,adequado para diferentes ambientes de trabalho.
Características
1, Compatível com sinais padrão SMPTE-424M,SMPTE344M,SMPTE-292MHD-SDI e SMPTE-259M SD-SDI, suportando 1485Mb/s e 270Mb/s, taxa de 2,97Gbps
2, suportar 1ch 10/100M Ethernet com interface RJ45 e 1ch bidirecional/unidirecional RS485/RS232 com interface terminal Phoenix, até 115,2Kb/s taxa de baud
3, Suporte 1080P@,30, 25, 24, 1080I@60, 50, 720P@60, 50, 30, 25 e outros formatos de vídeo.
4, Entrada com função de equalização do cabo para compensar a perda de transmissão do cabo
5, Circuito de proteção ESD e de sobretensão para evitar danos causados por eletricidade estática e raios
6, Fornecer alarme de desaparecimento óptico, alarme de falha de energia remoto, indicação do estado do sinal de saída e indicação do estado do bloqueio do sinal de entrada
7, tipo autônomo ou tipo de cartão instalado num chassi de 19' 4U.
Especificações
| Opitcal: |
| Comprimento de onda |
1310nm, 1550nm |
| Voltagem de entrada/saída de vídeo digital em série |
Valor máximo típico 800mVp-p, 600~1000mVp-p |
| Tipo de fibra |
50/125u multimodo,62.5/125u multimodo,9/125u monomodo, fibra única ou fibra dupla |
| Perda de retorno de sinal de vídeo |
≤ 15dB@5MHz/1,5GHz,-10dB@1,5GHz/3,3GHz |
| Conector óptico |
SC,FC |
| Distância |
0~500M (MM) / 0~100KM (SM, selecionável) |
| Dados: |
| Protocolo de dados |
Modelos de transmissão de energia elétrica |
| Taxa de dados |
0~115,2 Kbps |
| Taxa de erros |
< 10 a 9 |
| Conector |
Bloco terminal padrão industrial (também pode ser configurado com interfaces como DB9/DB25) |
| Ethernet: |
| Modo de trabalho |
Complexo duplex/meio duplex |
| Taxa de dados |
10/100Mbps (AUTO) |
| Terminal de ligação |
RJ45 |
| Vídeo: |
| |
Entrada SDI |
| Tipo de sinal SDI |
MPTE259M,292M,344M,424M |
| Taxas de dados |
143Mbit/s 2.97Gbit/s |
| Equalização de cabos |
≤ 140 metros de Belden 1694A a 1,485 Gbps
≤ 400 metros de Belden 1694A a 270 Gbps
|
| Conector |
BNC 75 Ohm |
| Geral: |
| Potência de entrada |
5 V DC |
| Consumo de energia (máximo) |
5W |
| Temperatura de funcionamento |
0°C a 55°C |
| Temperatura de armazenamento |
-20°C a 70°C |
| Umidade de funcionamento |
0 ~ 95% (não condensado) |
| Dimensão para o conversor ((TX&RX) |
173x150x32MM |
| Dimensão para o pacote de 1 par |
320x247x61MM |
| Peso líquido |
1.75kg |
| Peso bruto |
2 kg |
| Materiais do caso |
Alumínio |
Diagrama de ligação
Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir a sua marca, o seu design no produto com base na sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-SF44N 4CH HD-SDI para conversor de fibra (Novo).pdf
