Kit de transmissão de vídeo sem fio SDI/HDMI 3G sem fio de 400M
Introdução

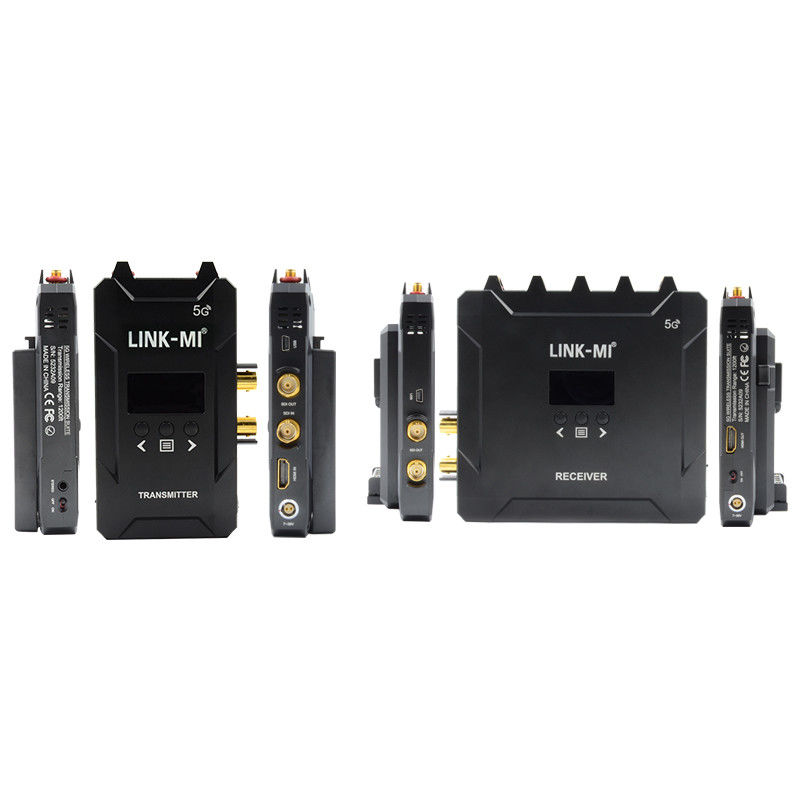

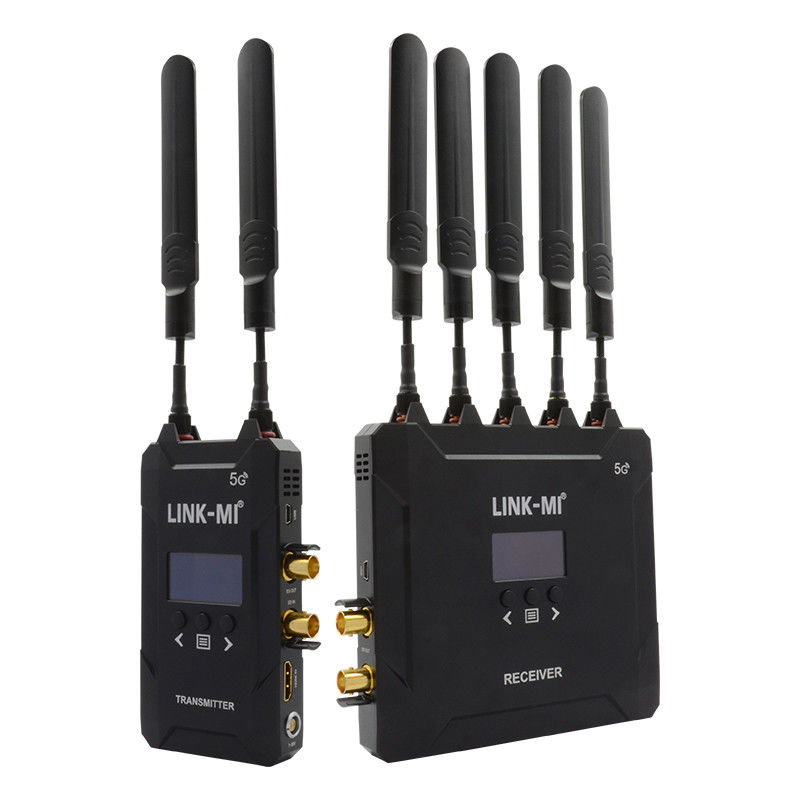

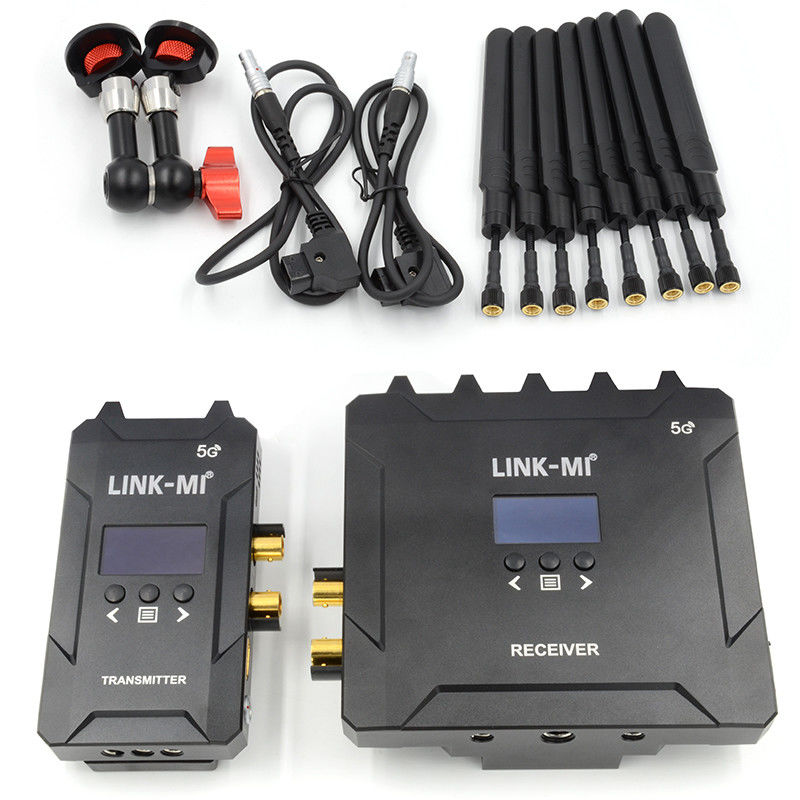

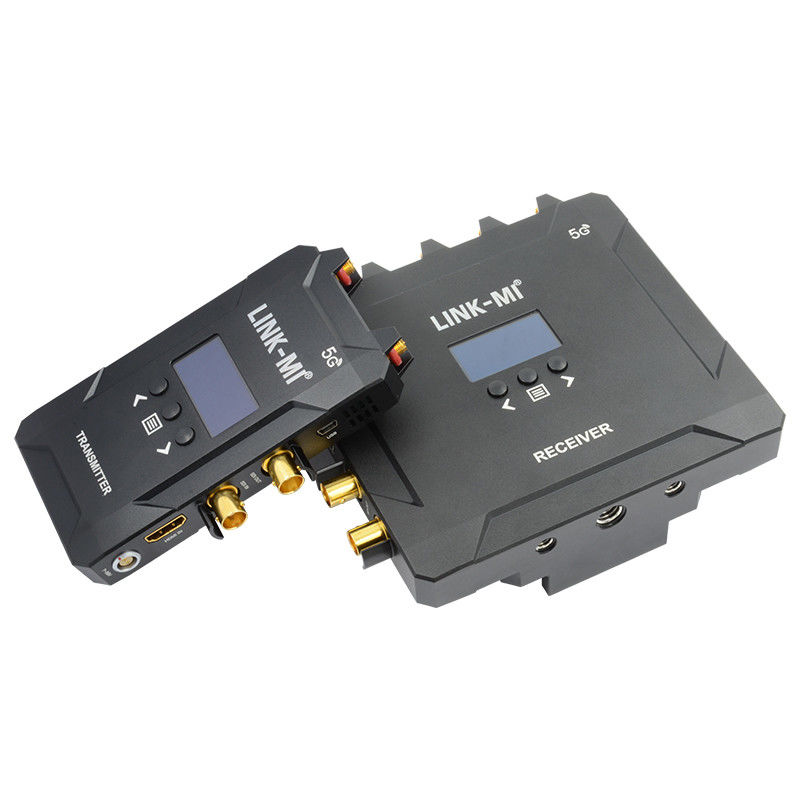

LINK-MI LM-WHS400 Este Wireless HD HDMI/SDI produtos de transmissão que usam o mais alto nível de tecnologia de comunicação sem fio permitir transmitir sem perda, não comprimido,sem atraso 3G SDI ou sinais HDMI full HD Este produto inclui um transmissor e um receptor e está equipado com uma interface 3G/HD SDI e uma interface HDMI full HD. O transmissor tem duas antenas e o receptor tem cinco antenas.A frequência de operação das antenas é 5.1GHz ~ 5.9GHz, e a frequência pode ser alterável através da configuração de software para adotar os requisitos regulatórios sem fio no mundo.
Características
1Compatível com HDMI 1.3
2Suporte ao padrão SMPTE 425M, SMPTE 424M, SMPTE 292M
3. Suporte de entradas e saídas HDMI e 3G-SDI
4Suporte de ponto a ponto e topologia de rede ponto a múltiplos
5. Suporte de resoluções de até 1080P@60Hz, zero atraso e nenhuma compressão
6Suporte à faixa de frequência ISM de 5 GHz, máximo 10 canais de frequência selecionados por botões com ecrã OLED
7A distância máxima de transmissão é de 1300 pés ((400 metros)
8Suporte à exibição do estado de alimentação em corrente contínua, do estado de vídeo e do receptor RSSI por OLED
9Suporte de alimentação de gama larga, gama de 7V a 36V
10. Suporte Opcional Sony F970, V-montar e G-montar, fivela da bateria, conveniente para a bateria de campo instalação e substituição
11Suporte ao nível de protecção ESD de ±8 KV (HBM, descarga de contacto)
12- Caso industrial, estável, fiável e conveniente
Especificações
| Ponto |
Descrição |
| Interface |
Transmissores |
Receptor |
| Entrada SDI ((BNC feminina);SDI Loop out ((BNC feminina);entrada HDMI ((tipo A feminina);entrada DC ((2 pin LEMO feminina) |
Saída SDI ((BNC feminina); Saída HDMI (tipo A feminina); Entrada CC ((LEMO de 2 pinos feminina) |
| Potência |
< 6,5 W TX ou < 6 W RX |
| Largura de banda de vídeo |
Frequência máxima de relógio TMDS 148,5 MHz, 4,45 Gbps |
| Resolução e distância |
1080P@60Hz 1300ft |
| Formatos de áudio |
SDI incorporado em 4 canais de 24 bits/48KHz |
| Largura de banda |
40 MHz |
| Faixa de frequência |
5.0 GHz~5.9GHz, configurável com China, América, Japão, Europa etc. |
| Potência de transmissão |
Máximo de 21 dBm |
/ |
| Receber sensibilidade |
/ |
- 75 dBm |
| Meta dados do SDI |
Código horário ((LTC VITC1 VITC2);Comando remoto ((Trigger); |
| Nível ESD |
HBM +/-8kv (descarga por contacto) |
| Dimensão |
(L x P x H): 80,30 mm x 34,60 mm x 134,40 mm |
(L x P x H): 156,60 mm x 43,00 mm x 141,40 mm |
| Peso líquido |
0.232 kg por unidade (sem antena incluída) |
0.512 kg por unidade (sem antena incluída) |
| Temperatura |
0 ~ 40 °C (operação), -20 ~ 60 °C (estoque) |
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação
Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-WHS400 400M Transmissor sem fio HDMI SDI Receptor...
