HDMI/SDI Wireless 500M Extender com sistema TALLY Video Transmission Link
Introdução

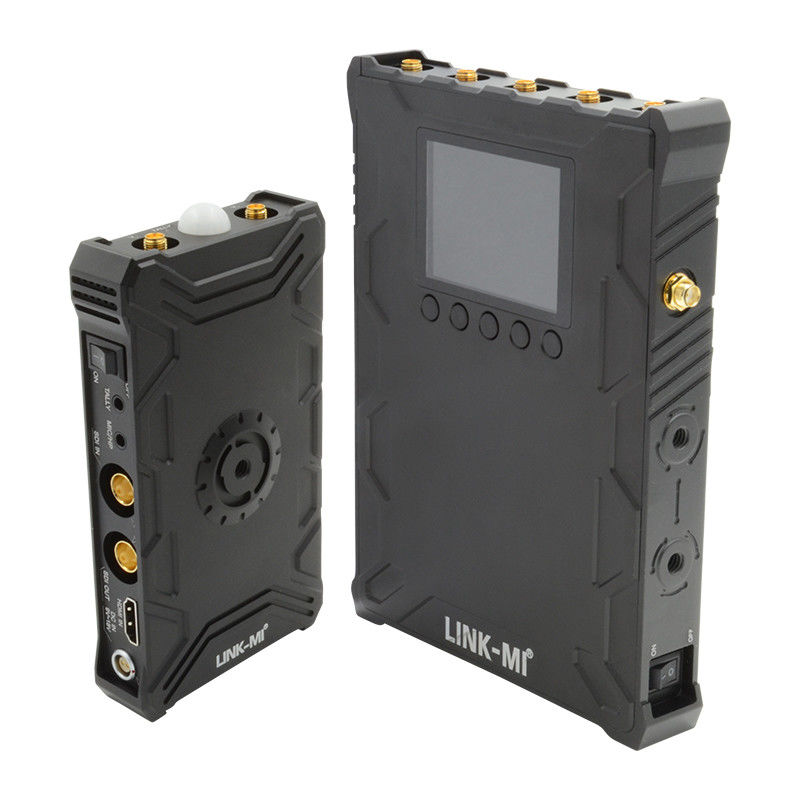

LINK-MI LM-WX500T Este equipamento foi concebido para substituir o atual cabo amplamente utilizado no ambiente de transmissão e produção ao vivo, pode ser utilizado na produção de filmes,transmissão ao vivo, bem como muitas aplicações que exigem uma boa qualidade de conexão de vídeo sem fioUm intercomunicador com sistema TALLY também está incorporado, permitindo que o operador de câmera e o diretor possam falar facilmente.
Características
1. Transmissão 3G/HD/SD-SDI e HDMI não comprimida Até 1080p 50/60 SDI&HDMI não comprimido.
2Menos de 1 frame de latência Não há atraso de vídeo perceptível e você pode usá-lo como monitoramento em tempo real no local.
3. Até 2000 pés de distância de transmissão (linha de visão) A distância de transmissão pode ser diferente, dependendo do ambiente, condições de ondas de rádio, bloco de edifícios, etc.
4. Suporte multicast Suporte de um transmissor para vários receptores. O usuário pode definir o canal para emparelhar o transmissor e os receptores.
5Frequência de operação livre de licença A frequência sem fio é de 5,1-5,9 GHz e banda ISM 2,4G, operada livre de licença.
6- Ventilador incorporado TX lado ventilador incorporado de alta eficiência com ruído muito baixo.
7. Controle do ventilador Quando a temperatura for inferior a 25°C. O ventilador lateral integrado será desligado automaticamente. O utilizador pode desligar manualmente o ventilador quando a temperatura for superior a 25°C.
8O usuário pode obter o transmissor dentro da temperatura em tempo real pelo display OLED do lado do TX.
9Para reduzir a interferência mútua ao usar vários conjuntos de produtos em um ambiente pequeno, o usuário pode diminuir manualmente a potência de transmissão TX.
10. Encriptação AES 128
11. Indicador TALLY dianteiro e traseiro.Uma saída JACK TALLY de 3,5 mm para pulso externo ((não fornece, e a corrente de saída máxima é de 20mA)
12Conector LEMO de 6 pines para sistema de intercomunicação
13. Concha totalmente metálica Tanto o transmissor como o receptor adaptam uma concha metálica que é durável e sólida.
14Conexão simples O sistema sem fios é projetado de modo plug-and-play, sem qualquer configuração de software.
Especificações
| Ponto |
Especificação |
| Faixa de frequências |
5.1-5.9 ((GHz) * Sujeito a diferentes regulamentações de RF em diferentes regiões. |
| 2.4-2.483 GHz com banda ISM |
| Método de modulação e largura de banda |
OFDM/40MHz para vídeo |
| GFSK/1MHz para sistema de interfone |
| Formatos de vídeo suportados |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94/60
576p 576i 480p 480i
|
| Formatos de áudio suportados |
PCM, DTS-HD, Dolby TrueHD |
| Código horário |
SMPTE-12M |
| Faixa de transmissão |
Até 2000 pés ((Línea de visão) |
| Transmissor |

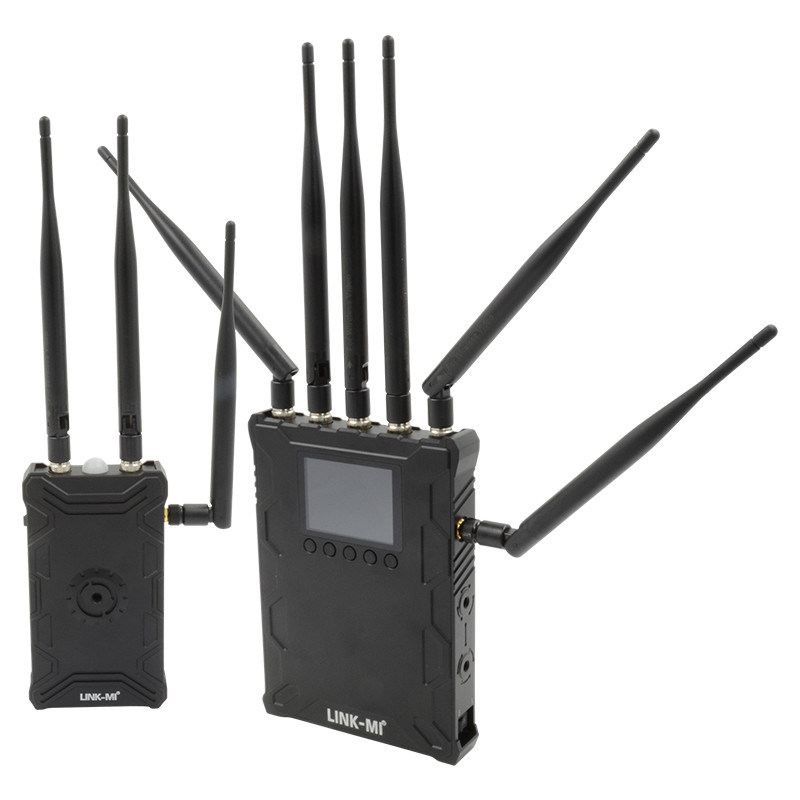

| Antenas |
Antennas externas 5G × 2pcs |
| Antenna externa 2.4G x1pcs |
| Potência de transmissão |
17 dBm |
| Interface funcional |
Entrada HDMI; Entrada SDI; Saída SDI Loop; Mini USB; LEMO Power IN; Socket RPSMA da antena; Energia ON/OFF,3Soquete HP/MIC de 0,5 mm
Saída TALLY para pulso
|
| Estrutura de montagem |
Conexão de calçado quente |
| Exibição OLED |
Informações do canal; Status do vídeo; Capacidade da bateria; Menu de status, Volume de áudio |
| Fonte de energia |
9-18V para entrada de corrente contínua, bateria F550/F970 |
| Consumo de energia |
7.5-8.5W |
| Peso líquido ((com antena) |
400 g |
| Dimensões |
142.5×76×24,3 mm |
| Temperatura |
-10-50°C (operando); -40-80°C (armazenando) |
| Receptor |
| Antenas |
Antennas externas 5G × 5pcs |
| Antennas externas 2G x1pcs |
| Receber sensibilidade |
- 70 dBm |
| Interface funcional |
Output duplo SDI; Output HDMI; Mini USB;
LEMO Power IN; Socket RPSMA da antena;
Função ON/OFF, tomada HP/MIC de 3,5 mm;3Soquete TALLY de.5 mm; agulha LEMO 6
|
| Estrutura de localização |
Conexão de calçado quente |
| Exibição OLED |
Informações sobre o canal; Força do sinal; Informações sobre a potência; Indicador TALLY |
| Fonte de energia |
9-18V para entrada de corrente contínua; SONY bateria de montagem em V |
| Consumo de energia |
7.5-8.5W |
| Peso líquido ((com antena) |
800 g |
| Dimensões |
169.5×122×25,2 mm |
| Temperatura |
-10-50°C (operando); -40-80°C (armazenando) |
Diagrama de ligação

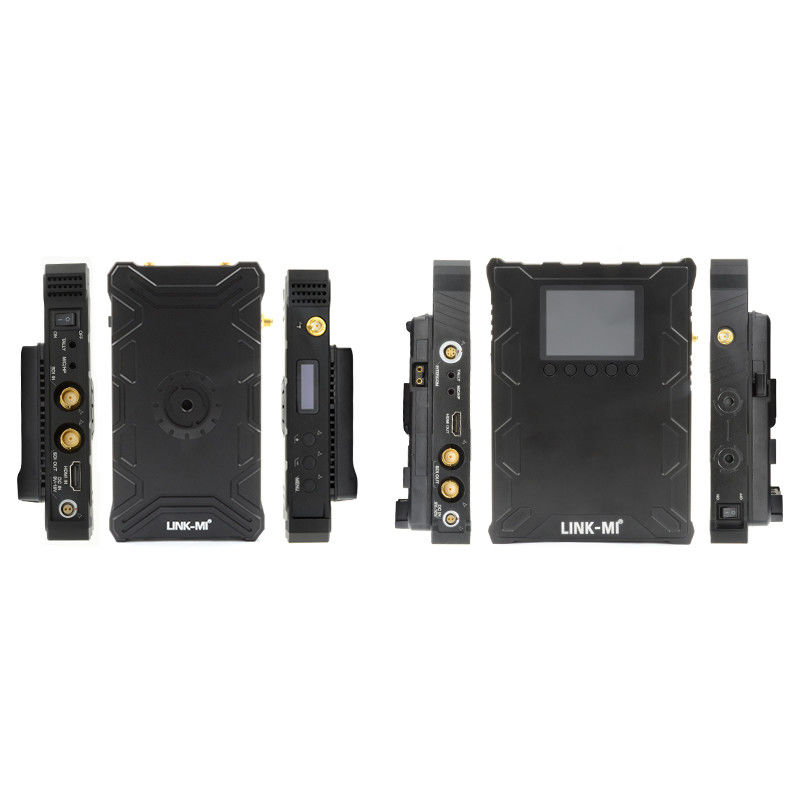

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
Kit de transmissão sem fio LM-WX500T 500M.pdf
