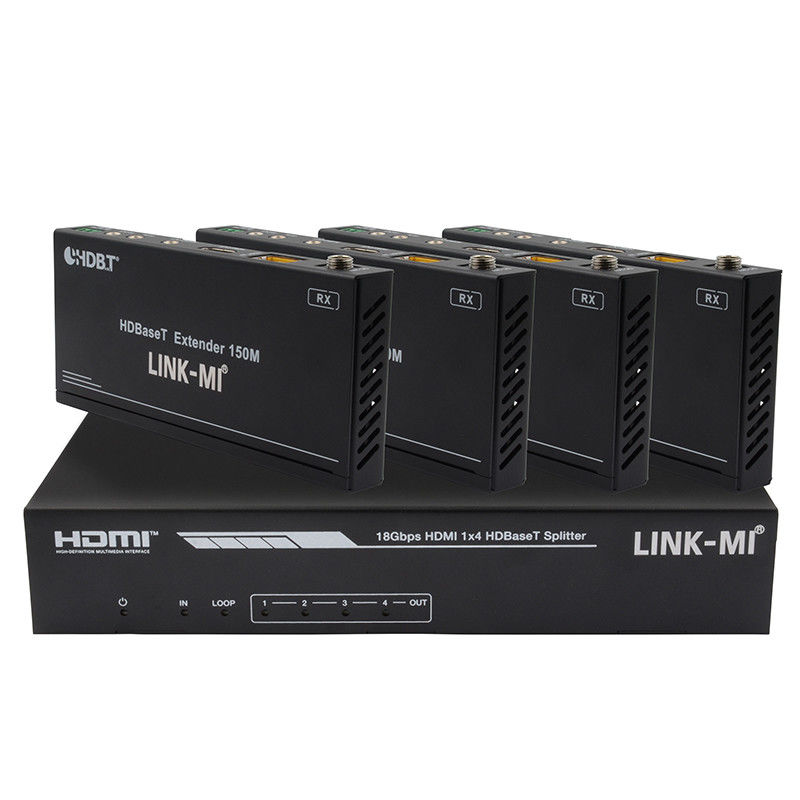

18Gbps 1x4 HDMI Splitter Extender 150m 4K Video Audio Splitter
Introdução
LINK-MI LM-SPH14-150 Este divisor HDMI 1x4 HDBaseT de 18 Gbps pode distribuir 1 sinal de fonte para quaisquer 4 dispositivos de exibição.A distância de transmissão do sinal HDMI pode ser estendida até 120 metros na resolução de 4K2K@60Hz, 150 metros em 1080P@60Hz através de um único cabo CAT6/6a/7. O produto suporta até 7.1CH HD pass-through de áudio.
Características
1. Compatível com HDMI 2.0b, HDCP 2.2 e HDCP 1.x
2Suporte à largura de banda de vídeo de 18Gbps
3. Suporte de resolução de vídeo até 4K2K@60Hz 4:4:4
4Suporte HDR, HDR10+, HLG e Dolby
5Suporte de até 7.1CH HD audio pass through
6. Suporte de saída de áudio digital e analógico desintegrado
7. Extender a distância de transmissão do sinal até 120 metros na resolução de 4K2K@60Hz, 150 metros em 1080P@60Hz através de um único cabo CAT6/6a/7
8Suporte a 1 entrada HDMI, 1 saída HDMI e 4 saídas HDBaseT.
9. IR, RS-232 encaminhado para saída HDBaseT
10Gestão avançada do EDID
11Suporte à função POC unidirecional (apenas do transmissor para o receptor)
12- Design compacto para instalação fácil e flexível
Especificações
|
Técnico
|
|
Conformidade HDMI
|
HDMI 2.0b
|
|
Conformidade com o HDCP
|
HDCP 2.2/1.x
|
|
Largura de banda de vídeo
|
594 MHz/18 Gbps
|
|
Resolução do vídeo
|
Até 4k2k@60Hz 4:4:4
|
|
Profundidade de cor
|
8-bit,10-bit,12-bit ((1080p@60Hz)
8 bits (4K2K@60Hz YUV4:4:4)
8 bits, 10 bits, 12 bits, 4K2K@60Hz22/4:2:0)
|
|
Espaço de cores
|
RGB 4:4:4, YCbCr 4:44 / 4:22 / 4:2:0
|
|
HDR
|
Suporte HDR, HDR10+, HLG, visão Dolby
|
|
Formato de áudio HDMI
|
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master
DTS HD-HRA, DTS-X
|
|
Formatos de áudio coaxial
|
PCM2.0, Dolby Digital / Plus, DTS 2.0/5.1
|
|
Formato de áudio analógico
|
PCM 2.0CH
|
|
Protecção ESD
|
Modelo do corpo humano ± 8 kV (descarga no espaço aéreo)&
± 4 kV (descarga por contacto)
|
|
Conexão
|
|
Input
|
1 × HDMI Tipo A (19 pines femininos)
|
|
Produção
|
1 × HDMI Tipo A (19 pines femininos)
4x HDBaseT OUT [RJ45]
1x Coaxial Audio OUT [RCA]
1x L/R Audio OUT [conector Phoenix de 5 pinos]
|
|
Controle
|
1 × RS-232 (conector Phoenix de 3 pinos)
1 x interruptor EDID DIP [5-pin]
1x IR IN [Stereo Mini-jack de 3,5 mm]
1x IR OUT [3.5mm Stereo Mini-jack]
|
|
Mecânico
|
|
Habitação
|
Revestimento metálico
|
|
Cores de tela de seda
|
Negro
|
|
Dimensões
|
Transmissor: 220 mm (W) × 130 mm (D) × 40 mm (H)
Receptor: 140 mm (W)×65 mm (D)×18 mm (H)
|
|
Peso
|
Transmissor: 853g
Receptor: 246g
|
|
Fornecimento de energia
|
Input: AC100 - 240V 50/60Hz, saída: DC 24V/2.7A
(normas dos EUA/UE, certificados CE/FCC/UL)
|
|
Consumo de energia
|
35 W
|
|
Operação
Temperatura
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Temperatura de armazenamento
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Umidade relativa
|
20~90% RH (não condensante)
|
| Nota:As especificações estão sujeitas a alterações sem aviso prévio |
Diagrama de ligação

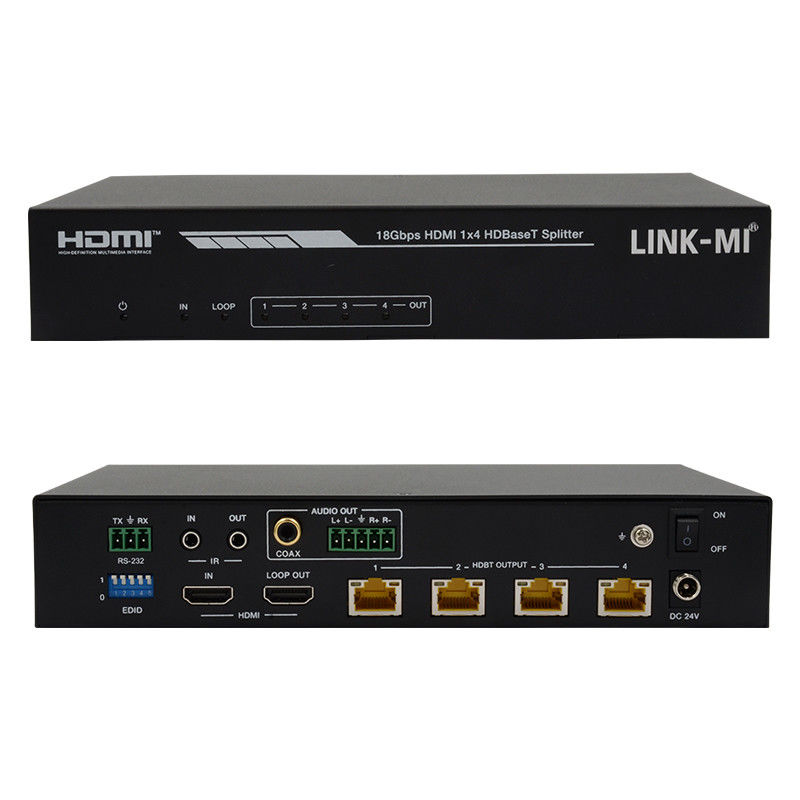

Descrição do painel
Perguntas frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Como fabricante profissional, fornecemos produtos relacionados com HDMI há mais de 10 anos na China.
P2: Por que devemos escolher-vos?
A2: Podemos oferecer produtos com preço de fábrica, boa qualidade, melhor serviço e longa garantia.
Q3: Que tal o seu serviço de produtos?
A3: Podemos oferecer OEM e ODM, imprimir sua marca, seu design no produto com base em sua quantidade de pedido.
Q4: Que tal os termos de pagamento?
A4: Aceitamos transferência bancária, western union, gram de dinheiro, paypal, banco da China ou dinheiro como pagamentos.
Q5: Como envia o pacote?
A5: DHL, Fedex, EMS, por via aérea, marítima...etc.
Q6: Que tipos de garantia você oferece?
A6: Nossa excelente equipe de serviço pós-venda fornecerá suporte técnico on-line. Oferecemos uma garantia de um ano para nossos produtos.
P7: Como posso comprar os produtos de que preciso se não houver preço no site?
A7: Você pode nos enviar sua consulta sobre os produtos que você precisa. Nossas vendas responderão dentro de 24 horas para ajudá-lo a fazer a encomenda.
Manual do utilizador:
LM-SPH14-150 1x4 HDBaseT Splitter 150m.pdf
